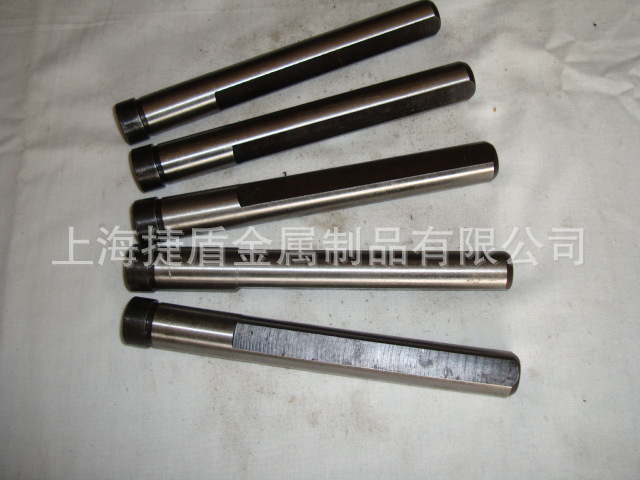

斜導柱

SGP滑動導柱

精密導柱

SRP滾珠導柱

獨立導柱

產品說明

    導柱是用於模具中與組件組合使用確保模具以精準的定位進行活動引導模具行程的導向元件。

材    質

軸承鋼、熱作模具鋼、易車鐵等

使用量較大

軸承鋼SUJ2

導柱簡介

      導柱， 英文Guide rod或Guide pin--〖機械模具〗--[模具術語]導柱的材質一般選用軸承鋼、熱作模具鋼、易車鐵等，而以軸承鋼SUJ2的使用量較大，使導柱在導向性能上的耐用性與可換性大大加強。導柱與組件組成外導柱組件與內導柱組件，具有美麗的金屬光澤。

導柱熱處理：HRC58-62；

導柱一般是帶肩圓柱形，一般會有油槽，油槽的數量隨著導柱的程度加長而增加，極限最多的油槽一般是8個。

分類

     導柱，按照使用場所不一樣，分為：汽車模具用導柱，獨立導柱，模架用導柱，卸料板用導柱。按照導向方向不一樣，分為：滑動導柱（代號SGP），滾動導柱（代號SRP）。按照安裝方式不一樣，分為：裝卸型導柱和壓入型導柱。

中心孔

導柱的圓度是有很高的要求的 ，打中心孔主要是為瞭能使用外圓磨床研磨外徑，因為使用外圓磨床研磨外徑的時候要用頂尖頂住中心孔使導柱旋轉才可以研磨。

 塑膠模具中，用來提供滑塊（行位）側向抽芯所需動力的圓柱。
