    沖頭、彈簧、發條、弓子及周邊產品

    銀色大壓縮量輕荷重彈簧TR  D14.5-----D46mm  長20-300mm藍色輕小負荷重TL¢08-60mm**10---300mm TLR¢30-60**45--60mm黃色輕小荷重TF¢08-70mm**10-350mm紅色中荷重TM¢08-70mm**10-350mm一茶色、棕色極重荷重TB¢08-70mm*10--350mm型堮由小到大TF,TL,TM,TH,TB型號:TR  TY  TF  TL  TM  TH  TB綠色重荷重TH¢08-70**10-350

    周邊配套

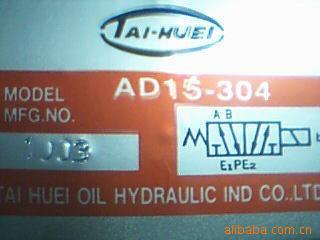

    型號:AD15-304  AD15-303   AD15-304    AS15-304  AS15-303  AS15-302

    電壓:交流AC110V (綠色線)  AC220V(紅色線)

    位置:兩位五通

    產地:臺灣原裝進口  可和KURODA日本黑田精工AS2410同用

    安裝尺寸:和KURODA日本黑田精工AS2410一樣

    用途:廣泛用於自動化焊接設備,是焊接設備高頻率、長壽命、價格最實惠的理想進口電磁閥

    價格:比日本KURODA黑田精工AS2410節省30-40%

    質量:正常使用包用15個月(線圈除外)

    密封:金屬密封

    配件:彈簧、線圈

    包裝:硬紙盒

    數量:1個/小盒     12小盒/箱

    型號:AD15-304  AD15-303  AD15-302  AD25-304   AD25-303   AD25-302

          AS15-304  AS15-303  AS15-302  AS25-304   AS25-303   AS25-302

    電壓:交流110V(綠線)  AC220V(紅線)

    位置:倆位五通

    產地:臺灣原裝進口  (安裝尺寸、大小、用途和日本KURODA黑田精工AS2410一樣)

    用途:廣泛用於自動化焊接設備。如:點焊機、碰焊機H型焊機、龍門焊機等,是焊接設備中高頻率、高速度、最優惠的理想電磁閥



    價格:比日本KURODA黑田精工AS2410更實惠,可節省30-40%

    配件:彈簧、線圈

    保修期:正常使用15個月內免費包用(線圈除外),長期包修

    包裝:1/  12/

    AD15 / AS15

    Quick links:
    • 型號說明
    • 仕樣
    • 電磁線圈特性
    • 外觀尺寸
    • 特性
    • 註意事項
    • AD與AS底座固定孔比較

    Models:



    AD-15-XXX-ACXXX
    Add to Inquiry
    AS-15-XXX-ACXXX
    Add to Inquiry


    型號說明

    Back to Top

    仕樣
    口徑PT 1/ 4PT 3/ 8PT 1/ 2
    有效斷麵積31mm240mm242mm2
    使用壓力0.10 kg /cm2
    使用溫度5-60C
    應答速度0.03秒以下
    動作頻度360次 / 分
    使用電磁線圈ASOL-L3-
    重量
    AD 1.4kgAS 1.3kg
    記號
    Back to Top

    電磁線圈特性
    型式使用電壓啟動電流保持電流電壓許容範圍
    ASOL-L3-AAC110V 50Hz, 60Hz1.6 / 1.4A0.32 / 0.20A10%
    ASOL-L3-BAC220V 50Hz, 60Hz0.8 / 0.7A0.16 / 0.1A10%
    Back to Top

    外觀尺寸

    Back to Top

    特性

    1.由於特殊設計,使起動及保持電流很小。
    2. 整體均使用高級鋁合金壓鑄品,故外型美觀、重量輕、體積小。
    3. 本體與底座採分離式裝配,故配管及安裝甚為容易。
    4. 底座安裝固定孔可以與他廠牌尺寸相符 (請參考AD與AS底座固定孔)

    Back to Top

    註意事項

    1.電磁線圈導線長度為300mm。
    2. 裝配時原則上保持水平為佳。
    3. 為保護閥正常使用,請配合40u以下之過濾使用。
    4. 潤滑油以使用Turbin#90為佳(請勿使用機油或Spindle油,以免套筒與短軸受損及動作不良)
    5. 需使用空壓三點組合有濾水及供油功能。

    Back to Top

    AD與AS底座固定孔比較
    -------------------------------------------------------------------AD-------------------------------------------------------------------

    他廠名稱abcde備註
    KKS牌
    (黑田精工)
    74.66455104.87AD-2410-15A(1/2PT)AD-3410-15A(1/2PT)
    SMC牌
    (燒結金屬)
    74.66456104.87VS4130-02(1/4PT)VS4130-03(3/8PT)
    VS4130-04(1/2PT)
    NISCCN牌
    (日本精器)
    74.66455104.87BN-7E41-10A(3/8PT)BN-7E45-10A(3/8PT)
    BN-7E41-15A(1/2PT)BN-7E45-15A(1/2PT)

    -------------------------------------------------------------------AS-------------------------------------------------------------------

    他廠名稱abcde備註
    KKS牌
    (黑田精工)
    686090767AS-2408-8A(1/4PT)AS-3408-8A(1/4PT)
    AS-2408-10A(3/8PT)AS-3408-10A(3/8PT)
    SMC牌
    (燒結金屬)
    686090767VS4120-01(1/8PT)VS4220-01(1/8PT)VS4220-01(1/8PT)
    VS4120-02(1/4PT)VS4220-02(1/4PT)VS4220-02(1/4PT)
    VS4120-03(3/8PT)VS4220-03(3/8PT)VS4220-03(3/8PT)
    NISCCN牌
    (日本精器)
    686090767BN-7E41-8A(1/4PT)BN-7E45-8A(1/4PT)
    BN-7E41-10S(3/8PT)BN-7E45-10S(3/8PT)
    Back to Top










    空壓用直動式電磁閥
    └─  AD Series / AS Series
    └─  └─  AD15 / AS15
    └─  └─  AD25 / AS25
    └─  └─  AD35 / AS35
