模具彈簧材質一般選用鉻合金鋼。鉻合金彈簧鋼具有耐高溫、剛性大、壽命長的特點。
矩形模具彈簧具有體積小、彈性好、剛度大、精密度高、製作材料呈矩形，表麵分色噴塗（鍍）以區分不同負重，外表美觀等特點。
目前標準化模具彈簧的產品生產標準有：ISO9001:2000、日本JIS、ISO10243、NAAMS(北美汽車公製標準)，根據不同標準生產的彈簧即日標彈簧、美標彈簧、ISO10243德標模具彈簧等。

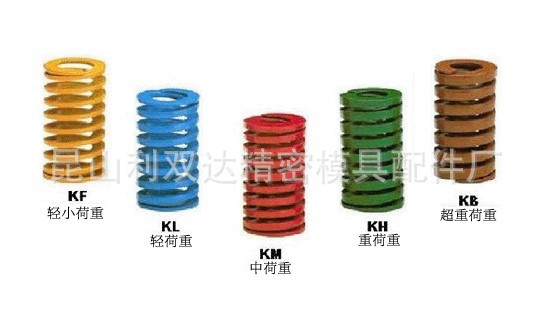

日標模具彈簧使用次數和壓縮比的關系 | |||||
使用100萬次 | 使用50萬次 | 使用30萬次 | 色別 | ||
(壓縮比：占自由高度的%) | |||||
荷重 種類 | 較小 | 40 | 45 | 50 | 黃色Yellow |
輕 | 32 | 36 | 40 | 藍色Blue | |
中 | 25.6 | 28.8 | 32 | 紅色Red | |
重 | 19.2 | 21.6 | 24 | 綠色Green | |
超重 | 16 | 18 | 20 | 棕色Brown | |
日標模具彈簧幾何尺寸及負荷公差 | |||||
外徑D(mm) | 內徑D(mm) | 自由高度H 0 ≤50(mm) | 自由高度H 0 ≥50（mm） | 負荷P N （N） | 旋向 |
0 | 0.7 | ±0.5 | ±10%H 0 | ±10%P N | 右 |
-0.7 | 0.1 | ||||
日標模具彈簧最大壓縮量 | |
種類 | 最大壓縮度 |
較小荷重 | 自由高度×58% |
輕荷重 | 自由高度×48% |
中荷重 | 自由高度×38% |
重荷重 | 自由高度×28% |
超重荷重 | 自由高度×24% |
德標模具彈簧顏色負重對照表 | |
較負荷 V | 綠色 |
中負荷R | 藍色 |
重負荷B | 紅色 |
超負荷G | 黃色 |
美標模具彈簧顏色負重對照表 | |
較負荷 SV | 綠色 |
中負荷SR | 藍色 |
重負荷SB | 紅色 |
超負荷SG | 黃色 |
