一、 概述
輥輪支架是用在長輸油氣管道穿越施工中，實現鋼管回托的專用傳輸設備。本輕型輥輪架用於輸送管徑為φ508-φ1219mm鋼管，當管徑小於φ813 mm時，可以單獨使用。在管徑大於φ813 mm時，可以與重型輥論支架配合使用。
二：結構概述及作用
1：結構
滾輪架的機械結構如圖1圖2所示，主要由浮動輥輪部件（1），底座部件（2），壓蓋（3）和黃油嘴（4）組成。
圖1
如圖2
圖2浮動滾輪部件
1：轉軸2：主支撐梁3：輪軸4：圓螺母5：圓錐滾子軸承（32314）
6：軸承密封蓋7：支撐架8：橫梁9：滾輪10：吊耳螺釘
在使用過程中，如果需要安裝或更換滾輪，請將滾輪9連同輪軸6一起從支撐架7中吊出，松開圓螺母4和軸承密封蓋6，將輪軸從滾輪中取出，在新滾輪中裝入軸承，將輪軸裝入軸承內，用圓螺母帶緊軸承，安裝時應保證圓螺母4對軸承5有一定的預緊力，確保滾輪在輪軸上輕松轉動。根據使用的環境溫度註入合適的潤滑脂。 裝配完畢後將滾軸連同滾輪一起裝入支撐架內。
三：主要技術參數
型 號：QGLJ
適應管徑：φ508-φ1219mm
單輪額定承重載荷：10T
整機重量： 輕型1050kg 重型4000kg
滾輪材質：鋼芯聚氨酯包膠
四：使用，維護和保養
1、在使用設備前請你閱讀使用說明書。
2、在使用設備以前，請先做以下工作：
a、檢查所有零、部件是否齊全；如果有缺失，需要立刻補齊。
b、檢查加註的潤滑脂是否達到瞭規定要求。
c、檢查各緊固件是否有松動現象；檢查結構焊接件是否有開焊的部位，如果存在開焊等情況，需要立即進行焊接修補。
d、檢查滾輪轉動是否靈活，有無脫膠，開裂等缺陷，如果有請立即更換。
3：潤滑
輕型輥輪支架采用潤滑脂潤滑，潤滑部位分別是每個滾輪兩端的軸承處和轉軸處的黃油嘴處。根據使用工作環境的不同選用不同的潤滑脂。
A:3#通用鋰基潤滑脂（GB7324-1994）具有良好的抗水性、機械穩定性、防腐蝕性和氧化安定性，適用於工作溫度-20～120℃內滾動軸承和其他摩擦部位的潤滑。
B: 低溫鋰基潤滑脂，適用於寒冷地區軸承和其他磨擦部位的潤滑，使用溫度為：-40℃～120℃。
C：航空潤滑脂，適用於極端嚴寒地區軸承和其他磨擦部位的潤滑，使用溫度為：-62℃～120℃。
4、滾輪架安全距離計算：
例:鋼管規格Ф508mm（壁厚19.1mm）3PE防腐
M（動態載荷）=M（靜載重）÷6系數
M（動態載荷）=10噸*2個輪*2個架子÷6系數=6.7噸
S(兩滾輪架擺放距離小於)=6.7噸÷0.233≤28米
（特註：考慮3PE防腐層重量，地麵起伏較大，管道架設彎曲較大，可適當縮短架設距離。）

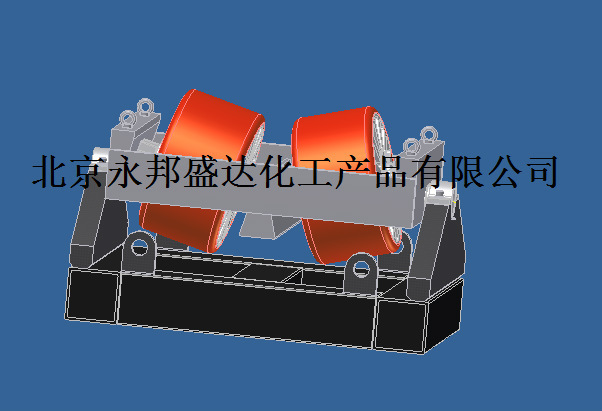

輕型滾輪架效果圖

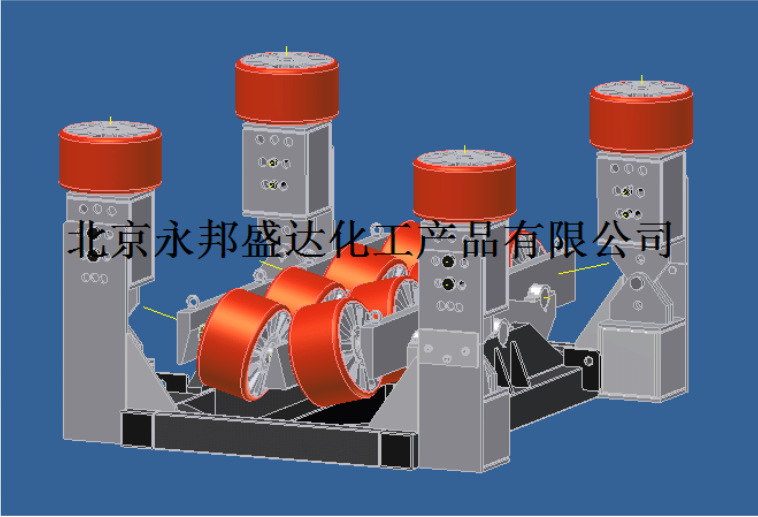

重型滾輪架效果圖
