    塑料薄壁模具 薄壁一次性外帶餐盒模具 一次性塑料盒模具 一出六
    商品代碼: 5053854
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

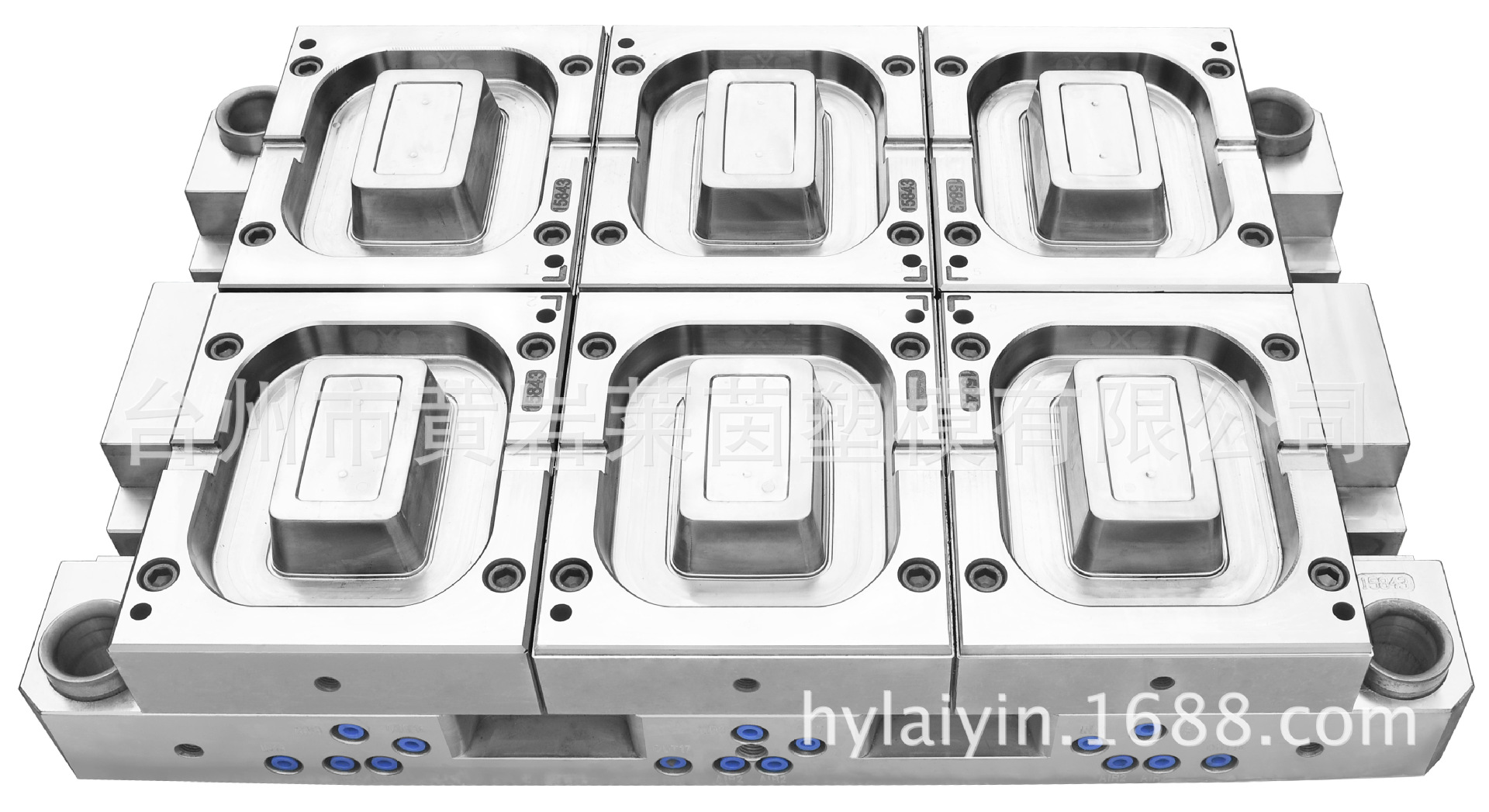

    _DSC0100 (2)

    2123819493_817244280

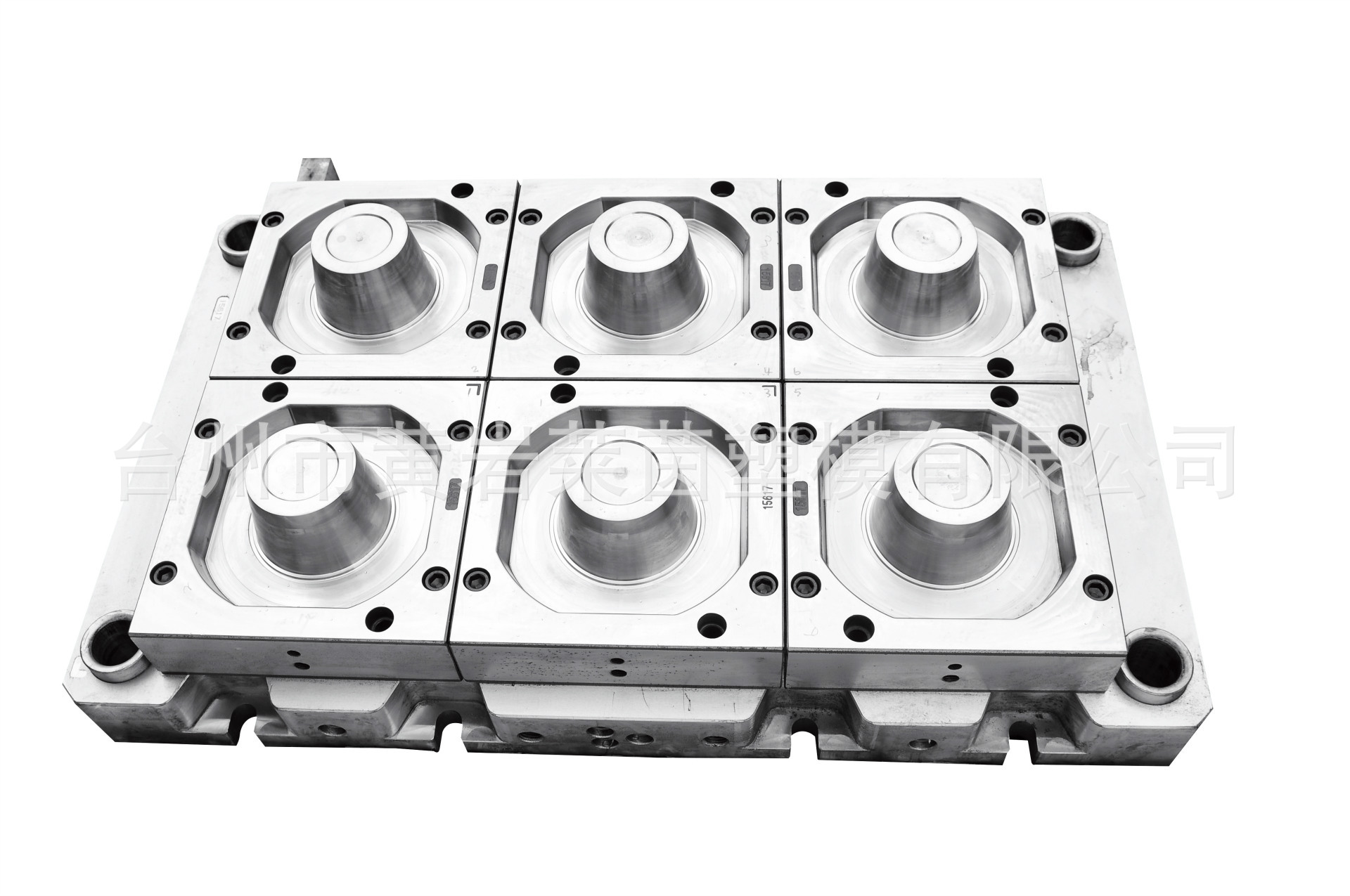

    _DSC0112-

    圓碗2

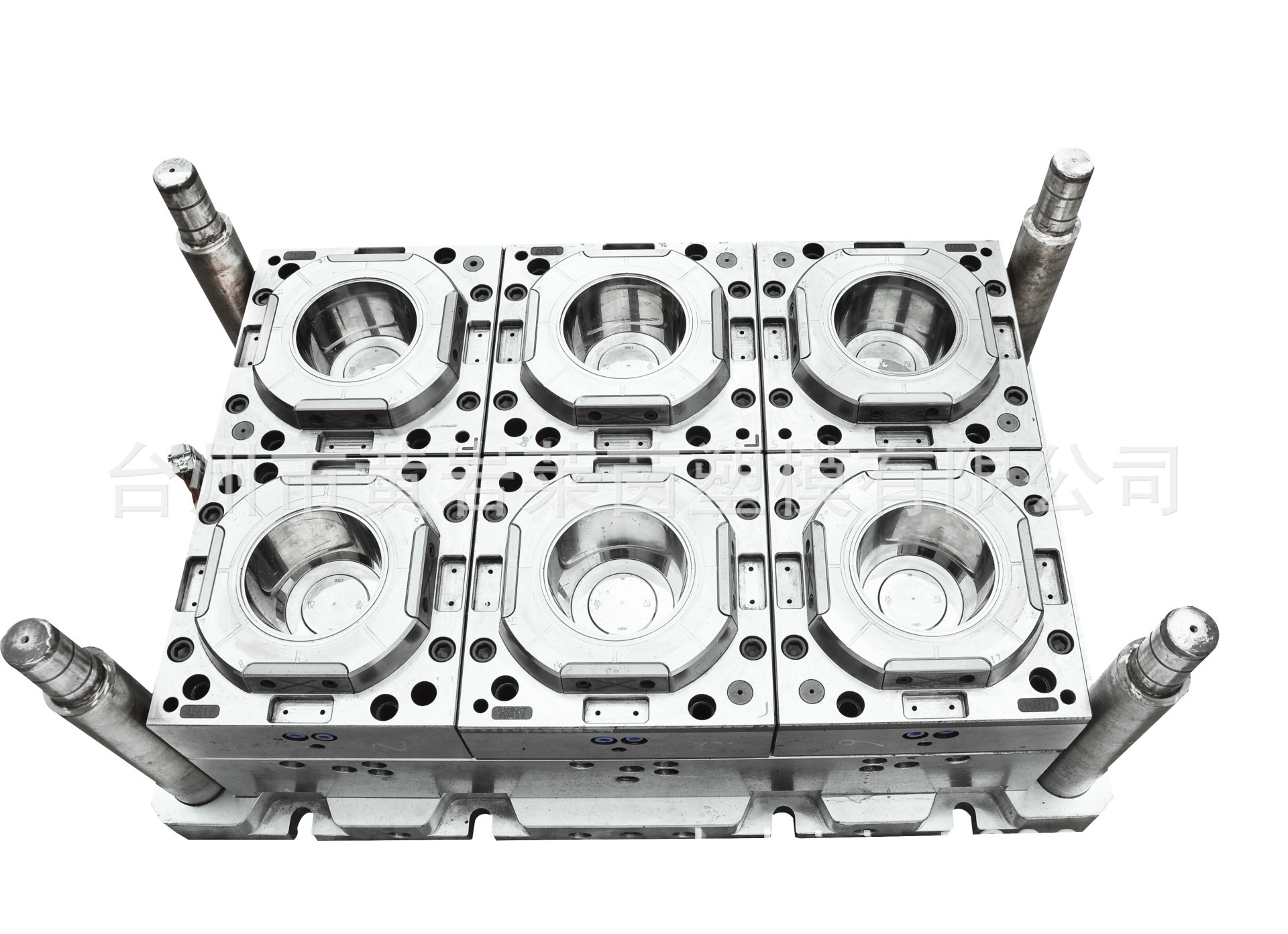

    _DSC0127-

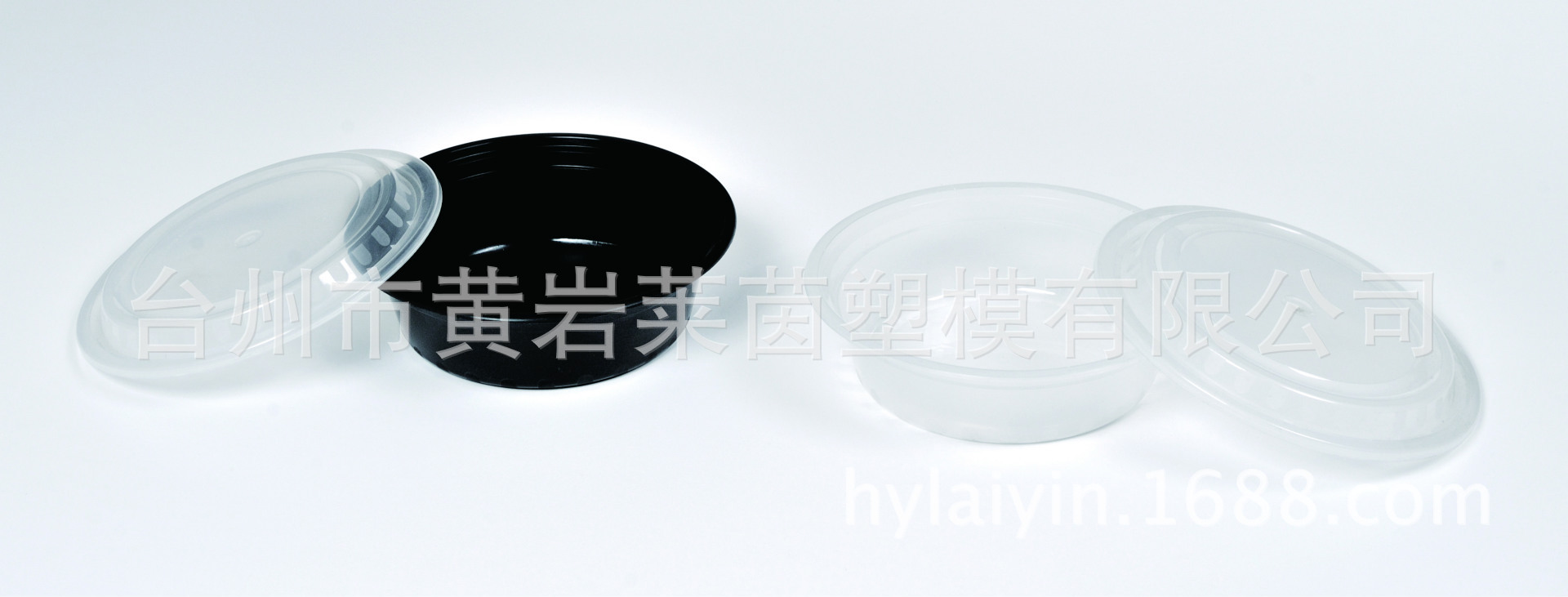

    undefined

    生產流程

    客人下訂單至我司——產品造型(根據客人提供的實樣或者設計圖)——模具造型——模具粗加工——模具細加工——裝配——第一次試模——第二次試模——安排出運



    _DSC0186

    具體結構方案
    (一)確定模具類型



    (二)確定模具類型的主要結構



    影響模具結構及模具個別系統的因素:



    1、佈置。2、分型麵。3、澆註系統和排氣系統4、頂出方式、決定側凹處理方法、抽芯方式。5、決定冷卻、加熱方式及加熱冷卻溝槽的形狀、位置、加熱元件的安裝部位。6、根據模具材料、強度計算或者經驗數據,確定模具零件厚度及外形尺寸,外形結構及所有連接、定位、導向件位置。7、確定主要成型零件,結構件的結構形式。8、考慮模具各部分的強度,計算成型零件工作尺寸。



    (三)繪製模具圖
    模具總裝圖應包括以下內容:
    1.模具成型部分結構
    a、澆註系統、排氣系統的結構形式。
    b、分型麵及分模取件方式。
    c、外形結構及所有連接件,定位、導向件的位置。
    d、標註型腔高度尺寸(不強求,根據需要)及模具總體尺寸。
    e、輔助工具(取件卸模工具,校正工具等)。
    f、按順序將全部零件序號編出,並且填寫明細表。
    g、標註技術要求和使用說明。
    2.繪製全部零件圖

    由模具總裝圖拆畫零件圖的順序應為:先內後外,先復雜後簡單,先成型零件,後結構零件。
    圖形要求:一定要按比例畫,允許放大或縮小。



    標註尺寸要求統一、集中、有序、完整。



    表麵粗糙度。其它粗糙度符號在零件各表麵分別標出。
    其它內容,例如零件名稱、模具圖號、材料牌號、熱處理和硬度要求,表麵處理、圖形比例、自由尺寸的加工精度、技術說明等都要正確填寫。
    (四)校對、審圖、描圖、送曬



    對模具及其零件與塑件圖紙的關系, 塑料製件方麵,成型設備方麵 ,模具結構方麵,模具溫度調節方麵,設計圖紙等進行校對。把描好的底圖交設計者校對簽字,習慣做法是由工具製造單位有關技術人員審查,會簽、檢查製造工藝性,然後才可送曬。



    (五)編寫製造工藝卡片



    在模具零件的製造過程中要加強檢驗,把檢驗的重點放在尺寸精度上。模具組裝完成後,由檢驗員根據模具檢驗表進行檢驗,主要的是檢驗模具零件的性能情況是否良好,隻有這樣才能俚語模具的製造質量。
    (六)試模及修模



    雖然是在選定成型材料、成型設備時,在預想的工藝條件下進行模具設計,但是人們的認識往往是不完善的,因此必須在模具加工完成以後,進行試模試驗,看成型的製件質量如何。發現總是以後,進行排除錯誤性的修模。
    (七)整理資料進行歸檔



    把設計模具開始到模具加工成功,檢驗合格為止,在此期間所產生的技術資料,例如任務書、製件圖、技術說明書、模具總裝圖、模具零件圖、底圖、模具設計說明書、檢驗記錄表、試模修模記錄等,按規定加以系統整理、裝訂、編號進行歸檔。

    QQ圖片20140730125421

    模具說明

     產品材料/模具鋼材

     H13

     產品尺寸/模具尺寸

     500*450*360/720*660*530

     模具價格

      160000元/副

     產品成型周期

      5秒

     模具製造周期

      60天

     膠口位置/脫模方式

     氣吹

     模具標準

     模架:標準,頂針:SKD,導柱:2344

     設計

     2D,3D,三座標,模流分析

     試模

     200g--50000g註塑機

     運輸/保質期

     木箱包裝,公路,鐵路,海運/一年

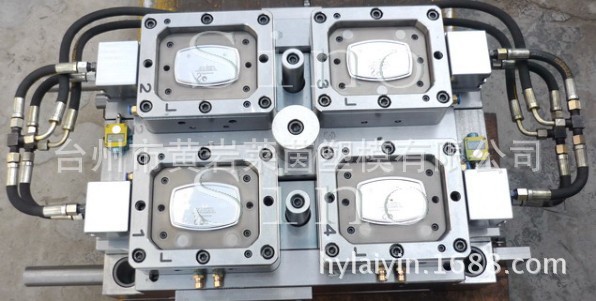

     4CAVITY MOULD

    歡迎致電!

    臺州市黃巖萊茵塑模有限公司
    聯系人:王安琪
    手機:13605860728
    電話:0576-84803366
    傳真:0576-84298928
    QQ:729567217
    地址:浙江省黃巖院橋高洋路3號
