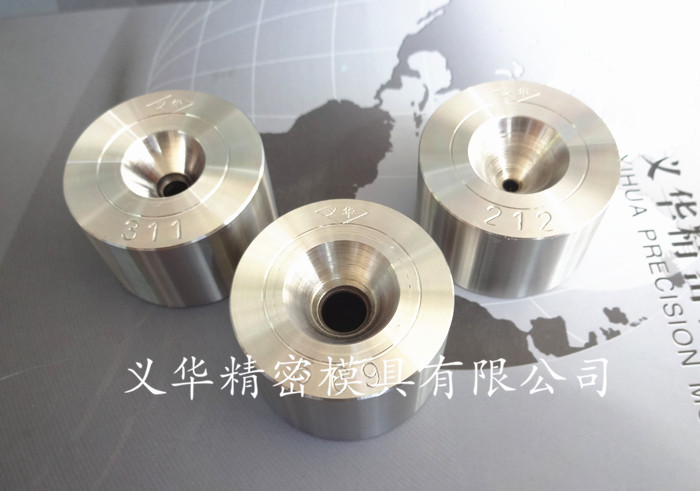

聚晶絞線模、緊壓模

束線模和絞線模用於引導和/或組織金屬絲通過束線機和絞線機。
雙捻線和單捻線聚束機的繞線筒在機器內部，模具固定在機器的入口處以收集金屬絲。
有些情況下，模具被固定在機器內部繞線筒的前部，以便規整金屬絲。
管狀和筐籃式捻股機的絞線模在機器內部，用於引導和集中金屬絲。
胚料
碳化鎢、聚晶金剛石、天然鉆石、人造單晶鉆石、陶瓷
外套
不銹鋼和冷軋製鋼
幾何特征
根據生產的電纜尺寸，模具尺寸為0.380 毫米至35 毫米 (0.015” to over 1.38”)。
公差范圍是上下1%。
角度在18°至24°之間變化，公差2°。
束線模和絞線模的孔型不能有尖銳的突起。
設計考慮
入口
束線模和絞線模的入口必須有足夠的寬度以從分線板接收金屬絲。

收縮角
標準角度是20°至24°。較寬的角度能夠保證入口和收縮角的結合。
定徑長度
定徑的長度並沒有特別規定。模具的作用是收集從分線板出來的金屬絲並將其送進機器。用於同軸同向結構的定徑通常要長一些，以便金屬絲在進入機器時保持正確位置。
