    模溫機油咀、模具管接頭
    商品代碼: 5041413
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

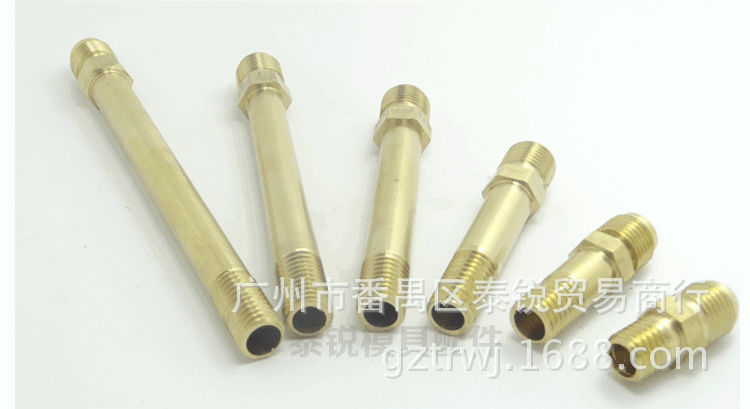

    溫模機油咀_01

    一,模具水咀和模具快速接頭的品牌:DME(迪恩易-美洲)美國、DME-EOC(迪恩易-歐洲)美國、HASCO(哈斯高)德國、MISUMI(米思米)日本、STAUBLI(史陶比爾)法國、NITTO(日東)日本等。



    二,模具水咀和模具快速接頭的一般叫法(按尺寸):小組、大組、加大組。尺寸分別如下:



    分類

    小組(mm)

    大組(mm)

    加大組(mm)

    備註

    DME模具水咀

    9.5

    13.5

    20.0

    插母頭那頭的直徑

    DME模具接頭

    9.5

    13.5

    20.0

    插公頭那頭的內徑

    HASCO模具水咀

    9.0

    13.0

    19.0

    插母頭那頭的直徑

    HASCO模具接頭

    9.0

    13.0

    19.0

    插公頭那頭的內徑

    MISUMI模具水咀

    8.0

    10.9

    11.5

    插母頭那頭的直徑

    MISUMI模具接頭

    8.0

    10.9

    11.5

    插公頭那頭的內徑

    STAUBLI模具水咀

    17.0

    21.0

    32.0

    插公頭那頭的外徑

    STAUBLI模具接頭

    17.0

    20.0

    28.0

    插母頭那頭的外徑



    三,模具水咀分為傳統模具水咀和快接水咀:傳統水咀一頭是牙,另一頭是插軟管,常用的牙為1/8PT、1/4PT、1/2AT(粗牙)、3/8AT(粗牙)、M12*1.75、M10*1.5,插軟管那頭的直徑為10MM和12MM,也可以按要求的尺寸生產;快接水咀一頭是牙,另一頭是插快速接頭,常用的牙為1/8、1/4、3/8、1/2等,快接那頭是根據不同的品牌形狀不同。



    四,模具快速接頭:

    A,按角度分:180度、90度、45度。

    B,按使用方式分:接軟管(寶塔)、接鐵氟龍管(外牙3/8H、1/2H)、接油管(內牙)



    五、快速接頭的解釋:模具快速接頭是一種不用輔助工具用手操作就能實現管路連通或斷開的接頭。模具接頭(母頭)和模具水咀(公頭),它有三種結構形式:

    (一)     模具接頭和模具水咀為封閉式(模具水咀一定是標準長度)

    (二)     模具接頭和模具水咀為開放式

    (三)     模具水咀開放式,模具接頭封閉式

    1、  模具接頭和模具水咀為封閉式:

    A、不連接時-----母頭與公頭在在各自頂針和彈簧的作用下頂住管通道,公頭與母頭的頂針各自閉合,瞬間阻斷流體流動。

    B、  連接時-----當公頭插入母頭時,頂針在彈簧的作用下回到原來的位置,鋼珠滾動鎖緊公頭緊密連接,同時母頭與公頭的頂針互相推動而打開,流體流通,O型圈能完全阻斷流體的滲漏。

    2、模具接頭和模具水咀為開放式

    A、不連接-----當母頭的銅外套被推到另一端時,鋼珠自動向外滾動,因此,公頭被移出;由於公頭與母頭都沒有閥門,流體向外流出。

    B、連接--當公頭插入母頭時,銅外套被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈阻止流體往外流。

    3、模具水咀開放式,模具接頭封閉式

    A、不連接時----當母頭的銅外套移到另一端時,不銹鋼珠自動向外滾動,公頭被閥門彈簧的反作用力彈開,閥門就能自動關閉以阻斷流體流動。

    B、連接--當公頭插入母頭時,銅外套被其彈簧的作用力推到先前的位置致鋼珠鎖緊,流體流動,其中的O型圈阻止流體往外流。

    六、選用快速接頭的目的:

    1、省時省力:通過快速接頭拆裝和連接水、油、氣路時,動作簡單、節省時間和人力。

    2、省油、水、氣:折裝管路時,快速接頭上的單項閥可封閉管路,流體不會流出,避免流體的損失。

    3、環保:快速接頭折裝和連接時,流體不會遺漏,保護環境的乾凈。

    4、設備化整為零,方便運輸:大型設備或是需要便於攜帶的液壓工具,使用快速接頭分拆後運輸,到達目的地後再組裝使用。

    5、經濟:以上各種優點都為客戶創造瞭經濟價值。

    七、按用途形式可分為:空氣用快速接頭、油壓用快速接頭、冷卻水溫用快速接頭、油溫用快速接頭。

    (一)空氣用快速接頭:主要用於空氣配管、氣動工具配件。對應其用途,有豐富多樣的本體材質、尺寸及安裝形狀多樣。使用註意事項:

    1、請不要用於快速流體接頭以外的用途。

    2、請不要用於適用流體以外的流體。

    3、請不要與其它公司產的快速流體接頭相連接。

    4、使用時不要超過最高使用壓力。

    5、不要在使用溫度范圍以外使用,防止造成密封材料磨損或泄漏。

    6、不要進行人為的擊打、彎曲、拉伸、防止造成破損。

    7、不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。

    8、如附著雜物會造成工作不良或泄漏。

    9、請勿拆卸快速接頭。

    (二)油壓用快速接頭:主要用於油壓裝置、建築機械。主體材質應采用能抗振動和沖擊的金屬。尺寸以及安裝形狀豐富多樣。

    使用註意事項(警告)

    1、請不要用於適用流體以外的流體。

    2、使用時不要超過最高使用壓力限製。

    3、不要用於使用溫度范圍外,防止造成密封材料磨損或泄漏。

    4、請勿拆卸

    使用註意事項(註意)

    1、管製螺紋的外螺紋要使用螺紋專用密封材料。

    2、安裝時,所加力矩不要超過最大力矩,防止造成破損。

    3、請不要用於快速接頭以外的用途。

    4、請不要與不同公司生產的快速流體接頭相連接,這樣有可能導致密封性不好。

    5、不要進行人為的擊打、彎曲、拉伸、防止造成破損。

    6、不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。

    7、如附著雜物會造成工作不良或泄漏。

    8、如用於有震動、沖擊的機器會造成耐久性降低的原因。

    9、不要使用水、乙二醇系列的介質。此類物質會造成表麵塗鋅層溶解。

    10、使用流體必須是經過過濾器過濾的潔凈流體。

    11、"O"密封圈使用時必須一直保持帶有油分狀態。

    12、使用時流體的流速應保持在8m/s以下。

    (三)冷卻水溫用快速接頭、油溫用快速接頭:主要用於通用型模具介面。徹底實現模具互換操作的簡單化,加強防銹功能,種類多樣。

    使用註意事項(註意)

    1、請不要用於適用流體以外的流體。

    2、使用時不要超過最高使用壓力限製。

    3、不要在使用溫度范圍以外使用,防止造成密封材料磨損或泄漏。

    4、不要進行人為的擊打、彎曲、拉伸、防止造成破損。

    5、不要在混入金屬粉或砂塵等地方使用,防止造成工作不良或泄漏。

    6、螺紋類的安裝,在安裝時不要超過最大緊固扭矩,防止造成破損。

    7、不要使用帶裂縫的軟管,防止造成泄漏或脫落。

    8、如用於有震動、沖擊的機器會造成耐久性降低。

    9、使用流體必須是經過過濾器過濾的潔凈流體。

    10、 不要拆卸快速接頭。

    八、按結構形式可分為:模具接頭和模具水咀為封閉式(模具水咀一定是標準長度)、模具接頭和模具水咀為開放式、模具水咀開放式,模具接頭封閉式。



    溫模機油咀_02

    溫模機油咀_03

    溫模機油咀_04

    溫模機油咀_05
