PVC其實是一種乙烯基的聚合物質，其材料是一種非結晶性材料。PVC材料在實際使用中經常加入穩定劑、潤滑劑、輔助加工劑、色料、抗沖擊劑及其它添加劑。具有不易燃性、高強度、耐氣侯變化性以及優良的幾何穩定性。 PVC對氧化劑、還原劑和強酸都有很強的抵抗力。然而它能夠被濃氧化酸如濃硫酸、濃硝酸所腐蝕並且也不適用與芳香烴、氯化烴接觸的場合。 另外遊戲中術語person vs computer，縮寫為PVC，以及PVC人形經常被簡稱為PVC等.
PVC材料用途極廣， 主要用於製作：普瑞文pvc卡片；pvc貼牌；pvc鐵絲；pvc窗簾；pvc塗塑電焊網；pvc發泡板、pvc吊頂、pvc水管、pvc踢腳線等以及穿線管、電纜絕緣、塑料門窗、塑料袋 等方麵。在我們的日常生活領域中處處可見到PVC產品。PVC被用來製作各種仿皮革，用於行李包，運動製品，如籃球、足球和橄欖球等。還可用於製作製服和專用保護設備的皮帶。 pvc材料用途極其廣泛，而且具有加工性能良好，製造成本低，耐腐蝕，絕緣等良好特點。
PVC在加工時熔化溫度是一個非常重要的工藝參數，如果此參數不當將導致材料分解的問題。 PVC的流動特性相當差，其工藝范圍很窄。特別是大分子量的PVC材料更難於加工（這種材料通常要加入潤滑劑改善流動特性），因此通常使用的都是小分子量的PVC材料。 PVC的收縮率相當低，一般為0.2~0.6%。
PVC的特點及成型特性
　　比重：1.38克/立方厘米，成型收縮率：0.6-1.5%，成型溫度：160-190℃。 　　特點：力學性能,電性能優良,耐酸堿力極強,化學穩定性好,但軟化點低. 適於製作薄板,電線電纜絕緣層,密封件等。 　　成型特性： 　　1.無定形料,吸濕小,流動性差.為瞭提高流動性,防止發生氣泡,塑料可預先乾燥.模具澆註系統宜粗短,澆口截麵宜大,不得有死角.模具須冷卻,表麵鍍鉻； 　　2.由於其腐蝕性和流動性特點，最好采用專用設備和模具。所有產品須根據需要加入不同種類和數量的助劑； 　　3.極易分解,在200度溫度下與鋼.銅接觸更易分解,分解時逸出腐蝕.刺激性氣體.成型溫度范圍小； 　　4.采用螺桿式註射機噴嘴時,孔徑宜大,以防死角滯料.好不帶鑲件,如有鑲件應預熱。

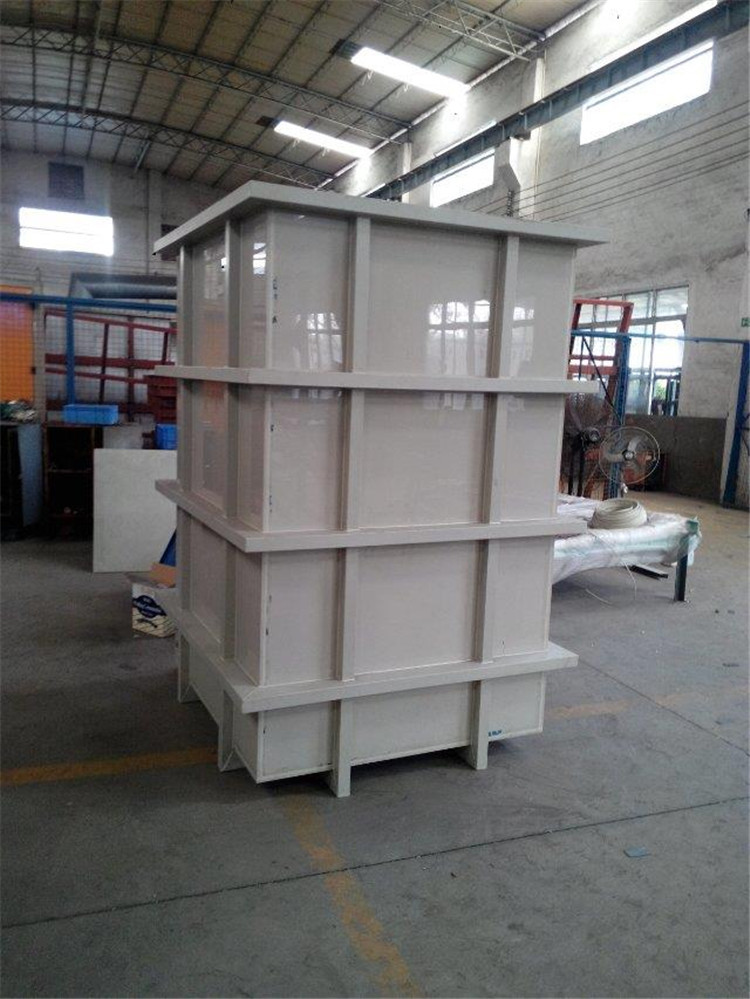

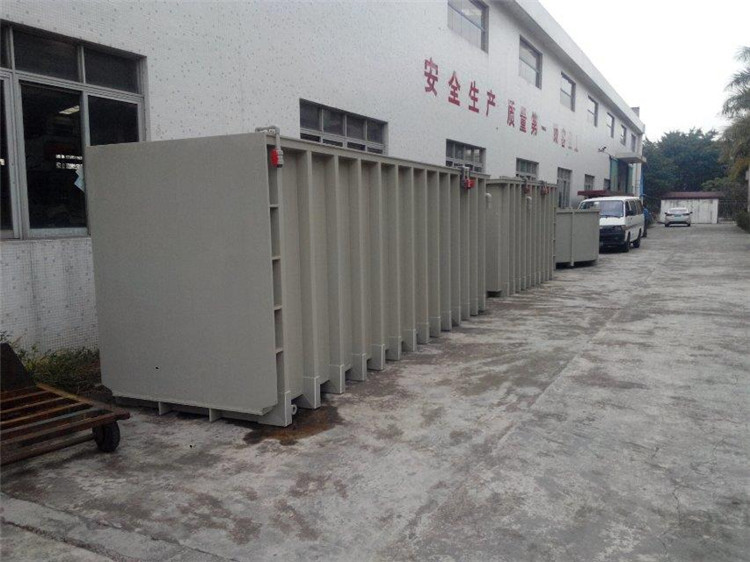

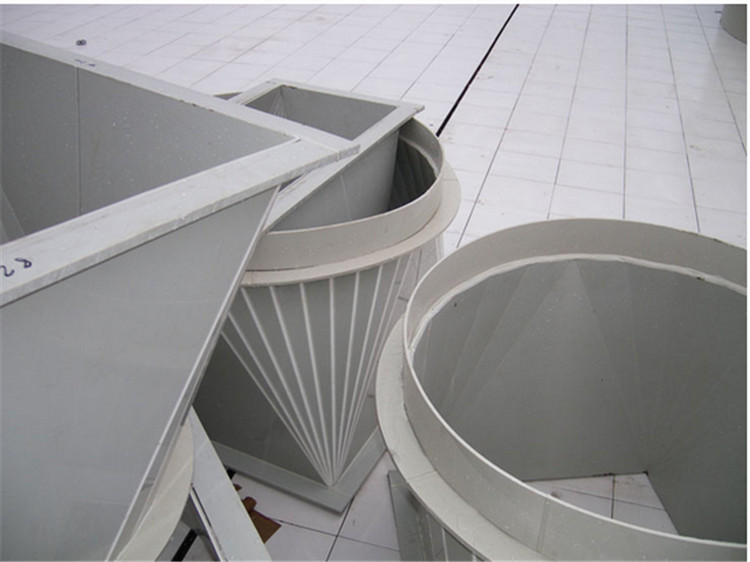

規格可按客戶要求而定，可定做各種不同的規格，材料也可按實際使用而定，
