    現貨熱銷 實驗型提取罐 動態提取罐 精油提取罐
    商品代碼: 5028161
    (可點擊以下立即詢價直接線上諮詢,或來電提供此商品代碼諮詢)
    即日起提供日本樂天代購服務-詳見 Rakuten-suki日本樂天代購,謝謝。
    商品詳細說明

    undefined



    IMG_20160318_132303

    undefined

    IMG_20160318_132309

    IMG_20160318_132319

    IMG_20160318_132337

    IMG_20160318_132356


    undefined


    一、 應用概述:
    本設備適用於中藥、食品、化工行業的常壓、微壓、水煎、溫浸、熱回流、強製循環滲漏作用,芳香油提取及有機溶媒回收等多種工藝操作,具有效率高、操作方便等優點。罐內配備CIP清洗系統,符合GMP醫藥標準。


    二、 設備結構特性:
    1.傳統型式,所占建築空間較小,為提取車間廣泛使用。
    2.出渣門上設有底部加熱,使藥材提取更加完全。
    3. 改進出液方式和增加攪拌裝置後可應用於動態提取系統。


    三、 操作工藝簡述:
    提取(流程圖見圖2):投料完畢後,關緊投料門,打開閥門8加溶劑開始加熱,根據生產的品捉或工藝不同提取罐的提取操作過程有以下幾點:
    1.一般水提並且不收集芳香水和揮發油的產品的提取操作:先打開排空閥9然後打開夾套蒸汽閥門6、7(單段加熱隻開閥門6)和閥門13、14,排放完蒸管道中的冷凝水後關閉閥門14,待溫度上升至規定溫度後,調整夾套蒸汽大小保持藥液溫度穩定。如果提取罐內藥液需要循環,則關閉所有蒸汽閥門,打開閥門2、3、4、5,然後打開藥液泵。
    2.醇提或需要收集芳香水和揮發油的產品的提取操作:先關閉排空閥9打開閥門10然後打開夾套蒸汽閥門6、7(單段加熱隻開閥門6)和閥門13、14,待放完蒸汽管道中的冷凝水後關閉閥門14,接著打開冷卻水閥門15,待溫度上升至規定溫度後,調整夾套蒸汽大小保持藥液溫度穩定,待油水分離器中的液麵達到一定高度後打開閥門11收集產品。如果需要揮發液回流則打開閥門12。
    3. 出料:
    關閉夾套蒸汽閥門6、7(單段加熱隻開閥門6),打開閥門1、3、4、5,然後再打開藥液泵向藥液貯罐輸送藥液。
    4. 排渣:


    四 、 主要結構與配置說明:

    主機提取罐簡述
    結構形式直錐、倒錐、斜錐、直筒(無錐)、磨菇
    夾套形式采用中空夾套、盤管夾套、蜂窩夾套等(按需選擇)
    保溫材料珍珠棉、巖棉或聚氨脂發泡,具有良好隔熱保溫效果
    保溫層筒體采用鏡麵拋光或2B磨砂麵亞光處理,外形美觀、整潔、耐用
    攪拌裝置(選配)中心攪拌,攪拌槳形式:直葉、螺旋帶式等(按需選擇)
    支腳形式耳式支腳
    隨機附件快開式投料孔、視燈/鏡、溫度計、排空口、清洗口等各功能管口
    主機配套設備
    除沫器采用隔板式,內充不銹鋼絲網衛生易清洗
    冷凝器列管式冷凝器換熱效率高
    冷卻器蛇管式冷卻器換熱效果好

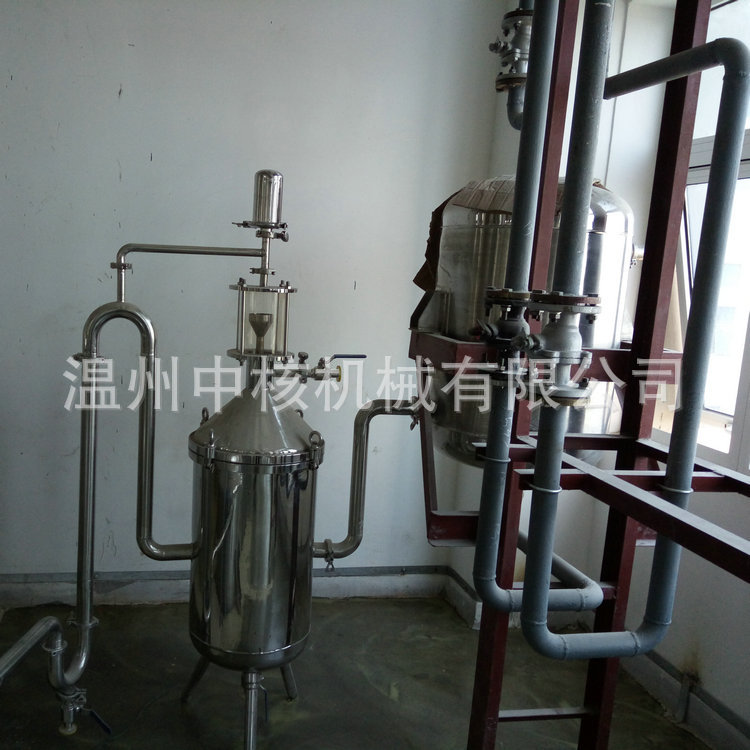

    油水分離器玻璃筒式或不銹鋼帶視鏡式(按需選擇)
    雙聯過濾器500L以上選用雙聯過濾器,內設不銹鋼濾網衛生易清洗
    衛生泵(選配)歐洲EHEDG認證,材料符合FDA標準.
    註:1.此設備為非標設備均需訂做,以上參數僅供參考!實際參數以訂合同為準!
    2.攪拌裝置為選配型,可根據工藝要求增加!其他問題請電話咨詢!


    undefined



    規格------型號
    T -0.5
    T -1.0
    T -2.0
    T -3.0
    T -6.0
    T -8.0
    T -10.0
    有效容積L
    500L
    1000
    2000
    3000
    6000
    8000
    10000
    罐內設計壓力Mpa
    0.09Mpa
    夾套設計壓力Mpa
    0.09~0.3Mpa(可選)
    加料口直徑mm
    350
    350/400
    400
    400
    450
    500
    500
    加熱麵積㎡
    2.1
    3
    4.7
    6.8
    9.6
    12
    15
    冷凝麵積㎡
    4.0
    4.5
    5.5
    9.0
    10
    15
    18
    冷卻麵積㎡
    0.7
    1
    1
    1
    2.2
    2.2
    2.2
    過濾麵積㎡
    ≈0.3
    ≈0.5
    ≈0.5
    ≈0.5
    ≈0.8
    ≈1.2
    ≈1.2
    排渣門直徑cm
    60
    60/80
    80/100
    80/100
    100/120
    120/140
    120/140
    耗汽kg/h
    130
    245
    325
    425
    580
    720
    980
    設備重量kg
    1300
    1800
    2050
    2400
    3025
    4030
    6500
    加熱汽管口
    DN25
    DN32
    DN40
    DN40
    DN50
    DN60
    DN60
    二次汽管口
    DN80
    DN100
    DN100
    DN125
    DN150
    DN200
    DN200
    冷卻水管口
    DN25
    DN32
    DN40
    DN40
    DN50
    DN60
    DN60
    電動機功率kw
    1.5
    2.2
    3
    5
    7.5
    11.5
    15.0
    攪拌轉速
    25
    25
    25
    36
    36
    36
    36
    註:1.此設備為非標設備均需訂做,以上參數僅供參考!實際參數以訂合同為準!
    2.以上排渣門參數為直錐式提取罐排渣門參數(直徑可選),其他型號請電話咨詢!
    3.攪拌裝置為選配型,可根據工藝要求增加!



    技術文件支持:

    可提供設備結構尺寸圖紙、安裝圖、平麵佈置圖、產品質量合格證及使用說明書等。
    七、 按使用功能要求分別采用如下標準設計、製造、檢驗、運輸等:
    1.GB-1998 《鋼製壓力容器》
    2.JB/T4735-1997《鋼製焊接常壓容器》
    3. GB/T 191包裝儲運圖示標志
    4.GB3836.1 爆炸性氣體環境用電氣設備 第1部份:通用要求
    5.GB/T 9969.1工業產品使用說明書 總則
    6.GB5226.1-2002 機械安全 機械電氣設備 第1部份:通用技術條件
    7.GB/T 13306 標牌
    8.GB/T 13384 機電產品包裝通用技術條件
    9.GB/T 16769 金屬切削機床 噪聲聲壓級測量方法
    10.JB/T 4711-2003 壓力容器塗敷與運輸包裝
    11. YY/T 0216 製藥機械型號編製方法
    12. 中華人民共和國藥典(2000版)國傢藥典委員會
    13.藥品生產質量管理規范(1998修訂版)國傢藥品監督管理局
    14. 壓力容器安全技術監察規程(1999版)國傢質量技術監督管理局

    1

      1.問:交貨期要多久?
       答:壓力容器設備50天,非壓力容器設備30天

      2.問:設備能否達到GMP要求?
       答:符合GMP認證要求

      3.問:是否派人安裝?
       答:設備及外接管就位後,派安裝調試人員現場指導安裝

      4.問:不銹鋼設備放室外久瞭,為什麼表麵有銹點?
       答:室外放久瞭,雨水裡帶有酸性或靠近碳鋼設備都會有小黃點,用清潔擦拭後,小黃點就會消失。

      5.問:質保期多久?
       答:一年

      6.問:公司有多少人?
       答:40人

      7.問:帶壓力容器證和不帶壓力容器證相差多少錢?
       答:相差12-20%

      8.問:換熱管是否都是無縫鋼管?
       答:換熱管都采用內外鏡麵無縫鋼管,保證換熱管長時間使用無泄露,清洗更方便徹底,提高傳熱效果

       9.問:設備多久清洗一次?
       答:每班次生產完後,需要對設備清洗乾凈待生產

      10.問:板材正不正宗?
       答:我們用的板材都是上海寶鋼,每個卷板都有爐號和材質報告單

      11.問:網上顯示價格屬實嗎?
       答:產品型號不一, 網上價格隻是作為參考 詳情電話咨詢。
