多功能提取罐

設備特點：

多功能提取罐可用於中藥、食品、化工、製糖、油脂行業的常壓、微壓、水煎、溫浸、熱回流、強製循環、滲漉、芳香油提取及有機溶煤的回收等多種工藝操作。無論水提、醇提、油提、蒸製，回收殘渣中溶媒等工藝流程，均能適用，做到一罐多用設備利用率高。罐體配備CIP 清洗自動旋轉噴洗球，測溫孔、防爆視孔燈、視鏡、快開式投料口等，確保操作簡便，符合GMP 標準。設備內筒體材質為進口SUS304 ，夾套采用全封閉矽酸鋁毯保溫，外筒體貼SUS304 亞光薄鋼板飾麵。設備成套供應包括：除沫器、冷凝器、冷卻器、油水分離器、過濾器、氣缸控製臺等附件。

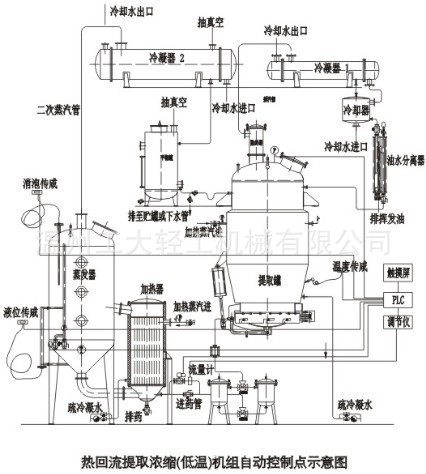

系統組成：

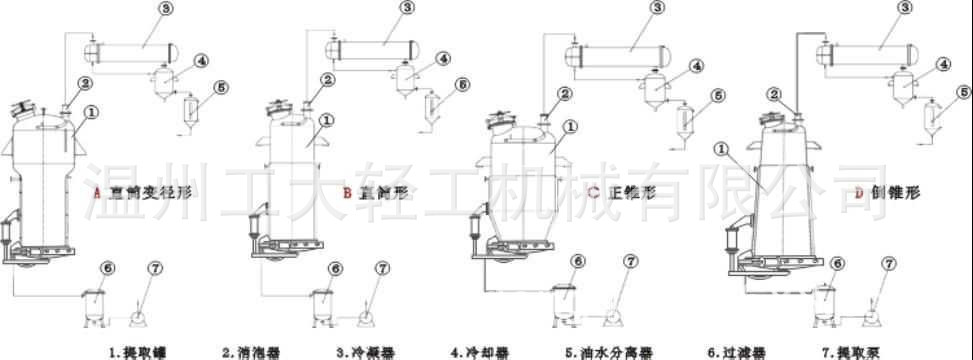

設備主要形式有正錐式、蘑菇式、直筒式、斜錐式、倒錐式。可作靜態提取，也可根據生產工藝需要，配置攪拌器作動態提取。

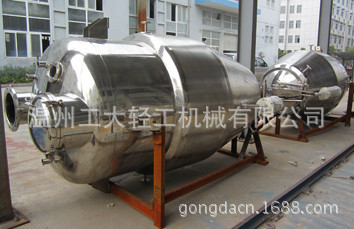

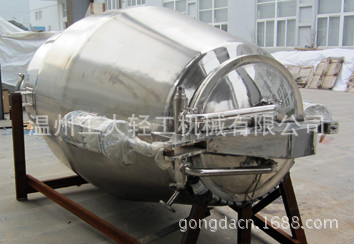

1、主罐體，帶夾套及保溫，上有人孔，下有氣缸控製出渣門開關，勞動強度低。

2、捕集器，主要用來消除煎煮中藥時產生的泡沫，並防止藥流蒸汽中的藥渣進入冷凝器。

3、冷凝器，主要作用為藥液蒸汽進行冷凝與酒精回收。

3、冷卻器，主要作用對冷凝液與溶媒進行冷卻。

4、油水分離器，主要作用在提油時，經冷卻的回收液進行油分離，以獲得需要的芳香油。

5、氣液分離器，分離汽液防止放空時的液體帶出罐外。

6、攪拌器，攪拌缸內的物料，使之提取的固體內部有效成分能均勻加熱與完全煎煮出來，有利於出渣。

主要參數：

參數/型號	0.5m3	1m3		2m3		3m3		4m3		6m3		8m3		10m3
全容積（L）	650	1200		2300		3300		4300		6400		8600		11000
罐內設計壓力（Mpa）	＜0.1
夾套設計壓力（Mpa）	≤0.3
壓縮空氣壓力（Mpa）	0.6-0.7
投料口直徑（mm）	350		400		400		400		400		450		500		500
排渣口直徑（mm）	500		800		800		800		800		1000		1000		1000
加熱麵積（m2）	2.7		3.6		5		6.5		7.5		11		13		15
冷凝麵積（m2）	3		4		5		6		8		8		12		15
冷卻麵積（m2）	0.5		0.5		1		1		1		1.5		1.5		1.5
