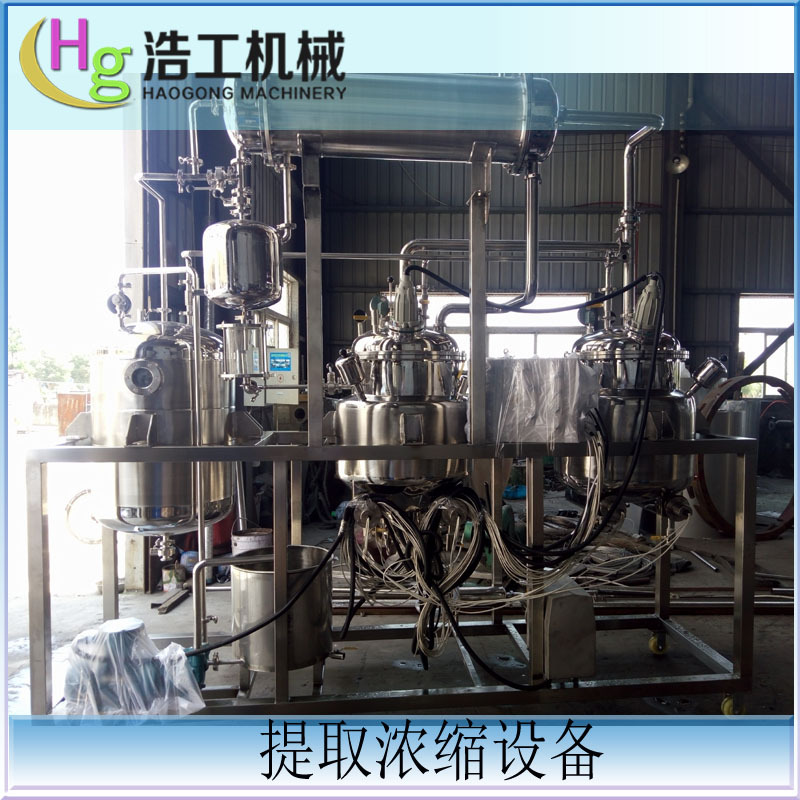

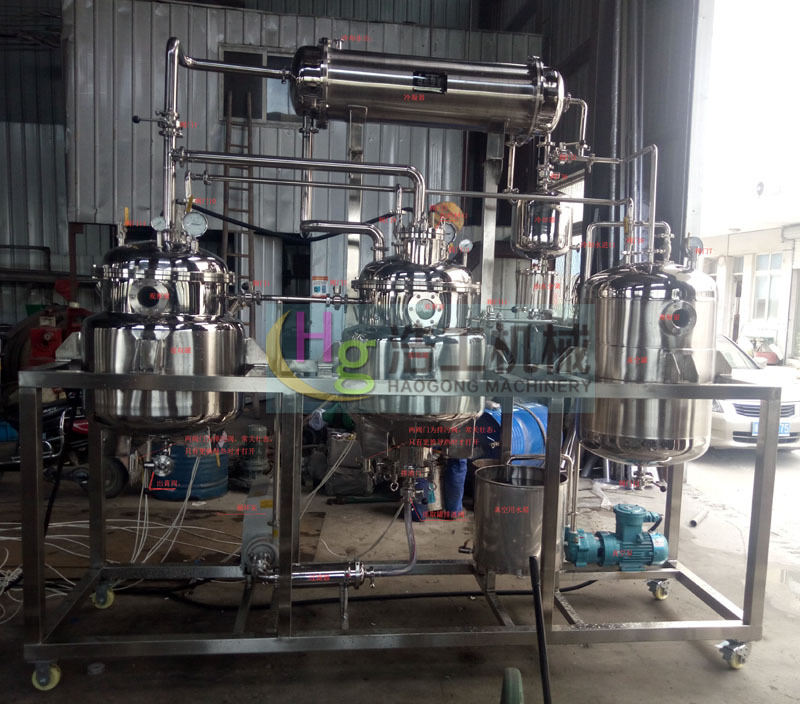

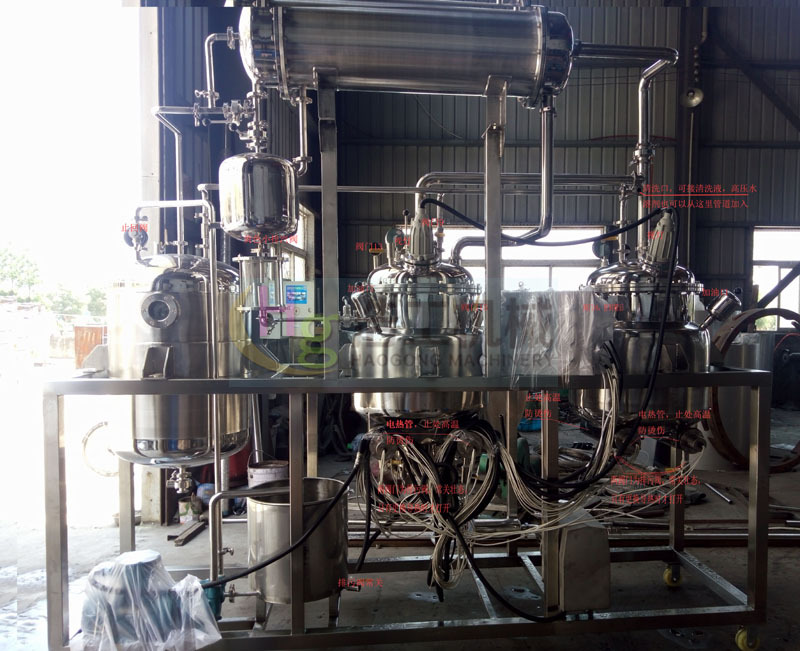

閥門1 提取液進濃縮罐

閥門2 提取液回流至提取罐

閥門3 濃縮蒸汽回流閥

閥門4 濃縮蒸汽上升閥

閥門5 提取真空開

閥門6 提取冷凝液回

閥門7 排空閥

閥門8 清洗開

閥門9 清洗開，進溶劑

閥門10清洗開

閥門11冷凝液回提取罐

閥門12排污閥

閥門13排空閥

閥門14排空閥

閥門15 導熱油排氣閥，此閥為常開壯態，禁止關閉

閥門16 導熱油排氣閥，此閥為常開壯態，禁止關閉

安裝超高解決，可以拆掉冷凝器，及管道，所有的都是快裝連接，方便拆卸。

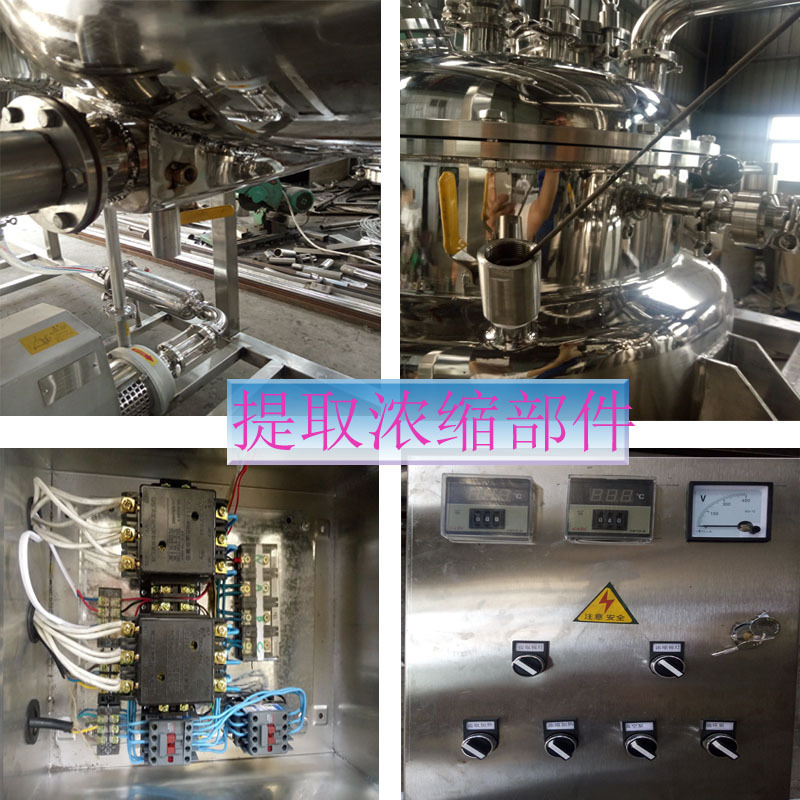

接電線，見控製箱圖解

冷卻水接入冷卻器的冷卻水進口，冷卻水出口在冷凝器上方，用管道接出去，可經水池循環，也可以直接排放，洗手都行。

其它

1， 真空用水箱：加90%的水，連續使用時，如果溫度過高，超過50度時，應該換掉水，

2， 過濾器：批冷次生產完畢，或長時間不用時，應該拆開清洗一次。

3， 提取罐內液體排完後，打開下手孔，將渣排出。

4，提取罐與濃縮罐都已加好油（320#導熱油），下排污閥，是禁止打開的，工作時上排氣閥是常開的。

5， 清洗：專用水，自來水，接入管道（見圖上管口），打開，閥門8，閥門9，閥門9，依次清洗罐內，開啟加熱，循環泵，真空泵，可能利用蒸汽清洗冷凝器，冷卻器，油水分離器，也可以分別拆開清洗。

操作

一、提取：關閉，提取罐排液閥，閥門11.閥門3，閥門9，閥門5，閥門2

開啟，閥門13，油水分離器上一小黃色閥，從提取罐上手孔加入藥材，也可以從這裡加入溶劑，溶劑可以從閥門9的管道加入。

開啟電加熱（已檢查過導熱油位），調好加熱溫度。溫度上升，待有汽體產生，關閉閥門13，開啟冷卻器進水閥，提取蒸汽經冷凝器冷卻器，油分離器（收精油時從這裡收），開啟閥門11，讓溶劑回流至提取罐。

低溫負壓提取時，隻需開啟真空泵，開啟閥門5，關掉閥門6-7-8-11，就可以負壓低溫提取瞭。

出液，開啟提取罐底部出液閥，開啟泵，開啟閥門2將液體打回流，開啟閥門1進入濃縮罐，進入濃縮罐前，開啟閥門14，關閉濃縮罐底出膏閥

二、濃縮：提取液進入濃縮罐後，關掉閥門1，14，10，3，5，開啟閥門4

開啟電加熱（已檢查過導熱油位），調好加熱溫度，

常壓濃縮隻需開啟閥門7，關閉閥門8，12

真空濃縮開啟真空泵，關閉閥門7，8，12

三、熱回流提取操作方式：提取罐內再次加入溶劑，真空泵開。

關閉閥門4，6，7，8，9，13，2，11 開啟閥門3，5.

此提取方法，利用濃縮蒸汽加熱提取罐內物料，從而節省提取電加熱能源。

工期25工作日
