結構形式：

1、工作溫度在-20??350℃          0.5SYDSYA             軸向型波紋補償器

2、工作溫度在350??1000℃  0.5SYDSY B/C            軸向型波紋補償器

備註：尺寸X由用戶提供

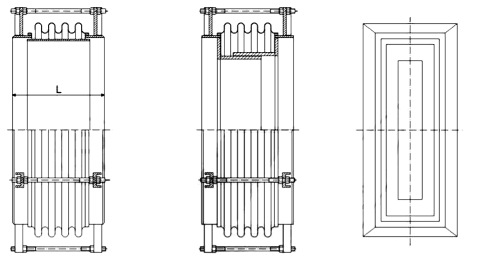

結構形式說明：

1、工作溫度為-20℃~350℃的SYDPA型補償器無X尺寸；

2、工作溫度為350℃~1000℃的SYDPB和SYDPC型補償器內導向套隔熱層結構為虛線所示。

3、S—焊接管壁厚（用戶提供）                     L—補償器總和（用戶提供）

  W—補償器總寬                                                 X—由用戶提供尺寸

訂貨須知

1、用戶須給出矩形補償器焊接端管尺寸L₀（邊長）W₀（短邊），單位mm。

2、使用溫度小於等於350℃時需要保溫加註（B）。

3、使用溫度大於350℃時，管道所加的隔熱層厚度（Xmm）。

4、帶焊接端管（J）還是帶法蘭（F）若要特殊法蘭，用戶須給出法蘭厚度，法蘭螺栓孔直徑，法蘭中心線位置，以及法蘭螺栓也分佈圖。

5、用戶若要加隔熱層，請將隔熱層厚度（X）尺寸直接放在所選型號的後麵，若法蘭（F）連接加保溫即為F—B，用戶直接註在所選型的後麵即可。

價格詳詢：18690885556（吳先生）
