迅佳XH-Y10T,20T,40T,多功能液壓機系列燙金壓花，燙印效果圖
XH－Y10液壓平麵燙印機、壓花機，工藝禮品加工設備
一.XH-Y10燙印機簡介
迅佳牌XH-RY液壓燙印機系列采用瞭獨特的G形結構，克服瞭一般壓力機采用四柱操作不方便的缺點，定時保壓、定壓增壓的設計都是經過多年實踐，為改進燙印的精度、改進操作工藝而精心設計的。該機經過多年的反復實踐改進，希望能為您的產品製造工藝發揮一定的作用。
感謝您采用瞭本廠生產的Y10燙壓燙印機，使用之前請詳細閱讀本說明書，以期我們的產品能更順利、更好地為您的生產出到一份應有的力量。
二、XH-Y10燙印機圖片
XH-Y10燙印機
三、XH-Y10燙印機主要技術參數：
1、電源：380V三相四線 50Hz - 60 Hz 黃綠—O相線 紅—A相線 綠—B相線 藍—C相線 | 1、Power：380VThree phase fourline 50Hz--60Hz Yellow-zero line Red- Aphase Green- Bphase Blue- Cphase |
| 2、最大開啟高度：80mm—130mm | 2、MaxOpening height：80mm-130mm |
| 4、壓板溫度調節：30—400℃±1℃可調 | 4、The platen temperatureregulation：30---400℃±1℃ adjustable |
| 5、工作臺麵積：660×430mm2 | 5、Area of working table：660×430mm2 |
| 6、壓板麵積:350(寬)×450(長)mm2 | 6、Platen area：400(W)×500(L)mm2 |
| 7、保壓時間:0—30任意可調(如需加長可訂做) | 7、Pressure time: 0-30arbitrary adjustable(can be customized) |
| 8、行 程：80mm | 8、Trip：80mm |
9、耗散功率：動力功率1.5KW 電熱功率5KW | 9、Dissipation power:1.5KW motor Electricpower 5KW |
| 10、工作壓力：10T | 10、Pressure：10T |
| 11、系統壓力：7Mpa | 11、System pressure：7Mpa |
| 12、液壓油：46#抗磨高級液壓油45—50升 | 12、Hydraulic oil:46#high anti-wear hydraulic oil 45-50L |
| 13、整機重量:300kg(不含液壓油) | 13、Machine weight:300kg(not including thehydraulic oil) |
四、產品結構圖
（1)電源總開關 （2）電機停止 （3）電機啟動
（4）（5）系統壓力指示/保壓調節（6）下壓雙聯按鈕
（7）油箱濾清器 （8）壓板控溫機 （9）保壓定時器
（10）熱壓板 （11）可卸貼模板
（12）滑塊調緊螺釘－４個 （13）滑塊調松螺釘－４個
（14）溢流閥設定手柄 （打開前蓋可見）
（15）油缸 （16）下電控箱 （17）上電控箱
（18）調平螺釘-4個 （19）發熱板保險座-在後正中
（20）固定地腳螺絲-4個 （21)緊急停止、上升！
五、機床安裝與使用：
1、提升本機請利用包裝底座（註意平衡重心）將機器運入場地。短距離可利用腳輪移動，定位後旋下M16螺栓（圖中20）校調工作臺至水平後，扭緊鎖緊螺母。
2、檢查油箱有無渣屑雜物，清除後打開工作臺左後側液壓空氣濾清器蓋子，加入潔凈的46#抗磨液壓油45~50升.
3、安裝為良好地線接通電源開關，啟動電機。（註意：電機轉向與油泵轉向要一致，泵體標牌有箭頭指示.）
4、調整壓板上蓋頂板的螺釘（18）,使發熱板工作麵與工作臺麵平行,卸下貼模板（11），將模具裝在貼模板上,然後鎖緊在壓板下麵。
5、設定溫度：打開溫度控製開關，設定需要的工作溫度，因壓板的厚度關系,本機為瞭使壓板中心的溫度與四周的溫度保持一致，特別設計瞭一組三片的發熱片，兩邊為每片1.8KW的發熱片每一塊中間為1.5KW的較小發熱片,當探點達到設定的溫度時壓麵應有一定的時間才能均勻,此時間約為3-15分鐘。
6、設定保壓時間：調整時間控製繼電器（9）旋鈕，指示到所需保壓時間。此時間為實際保壓時間,不包含壓頭上落時間。
7、壓力設定：按下雙聯按鈕（6） （為確保操作者安全本機采用雙聯開關）發熱板壓下穩定後，油壓表讀數為系統工作壓力；請您根據工件材質，厚度，所需加熱溫度與時間均衡選定壓力，旋轉壓力調節手柄⑷（5）為系統壓力指示兼壓力設定開關，操作時壓力表中間有一螺釘，用起子向下壓就能撥起表裡的兩支指針，紅針為壓力上限，即欲達到的最高壓力，綠針為壓力下限，即需保持的壓力，可撥動兩指針到設定范圍，機器即能按您需要的壓力工作，當工件發生變化（如受熱縮小）而造成位移時，機器能自動地補充壓力，一直保持您需要的工作狀態。
8、壓頭在上升或下降時系統壓力應指示在4Mpa以下，如上升下降過程系統壓力超過此讀數，且電機有不正常的響聲，則應檢查滑塊導柱的松緊度，請反復調節導塊蓋板上的調節螺釘⑿4個⒀4個及右邊的斜塊調節螺釘3個，使之達到靈活又不松動，壓頭平穩上落，壓力表指示在4Mpa以下為止。
9、為瞭確保操作安全，本機采用瞭雙聯急停製按鈕。即：隻有雙手同時按鈕時，機器才能下壓；當操作失當或需急停時隻要任何一手離開，機器即立即製動；避免瞭來不及按緊急停止開關的弊端。
註意：本機出廠前溢流閥⒁已設定最大壓力，請勿隨意加壓，以免過載燒毀電機，損壞系統！
迅佳XH-10L*2雙（多）頭液壓壓花機、燙印機，工藝禮品加工設備
一.產品簡介
在向皮具界的產品提出越來越高的品味及質量要求，高質量、高品味的皮具製品在招換著更高的加工手段，我廠的液壓壓花機就應運而生瞭。它大麵積，強勁的壓力能令一張檔次本來不高的真皮，人造革變成一張高檔次的，栩栩如生的精品。此外，燙金、燙起光、除損它也得心應手。
感謝您采用瞭本廠的機器，請詳細閱讀本說明書，以期我們的產品為您的生產出到一份應有的力量。
二、產品圖片
三、主要技術參數
1、電源：380V三相四線 50Hz - 60 Hz 黃綠—O相線 紅—A相線 綠—B相線 藍—C相線 | 1、Power：380VThree phase fourline 50Hz--60Hz Yellow-zero line Red- Aphase Green- Bphase Blue- Cphase |
| 2、最大開啟高度：80mm—130mm | 2、MaxOpening height：80mm-130mm |
| 4、壓板溫度調節：30—400℃±1℃可調 | 4、The platen temperatureregulation：30---400℃±1℃ adjustable |
| 5、工作臺麵積：660×430mm2 | 5、Area of working table：660×430mm2 |
| 6、壓板麵積:400(寬)×500(長)mm2 | 6、Platen area：400(W)×500(L)mm2 |
| 7、保壓時間:0—30任意可調(如需加長可訂做) | 7、Pressure time: 0-30arbitrary adjustable(can be customized) |
| 8、行 程：80mm | 8、Trip：80mm |
9、耗散功率：動力功率1.5KW 電熱功率5KW | 9、Dissipation power:1.5KW motor Electricpower 5KW |
| 10、工作壓力：10T | 10、Pressure：10T |
| 11、系統壓力：7Mpa | 11、System pressure：7Mpa |
| 12、液壓油：46#抗磨高級液壓油45—50升 | 12、Hydraulic oil:46#high anti-wear hydraulic oil 45-50L |
| 13、整機重量:300kg(不含液壓油) | 13、Machine weight:300kg(not including thehydraulic oil) |

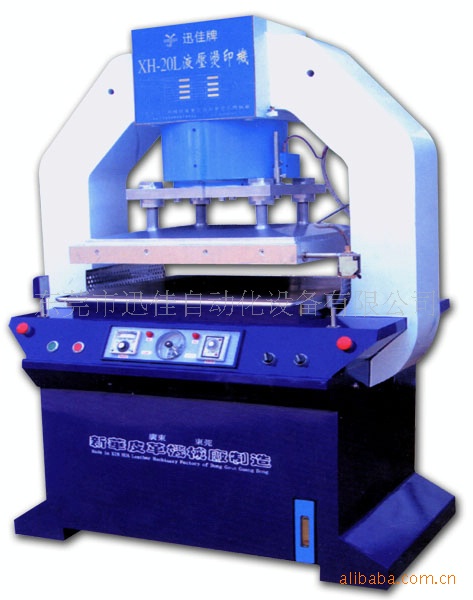

迅佳XH-20L液壓燙印壓花機，工藝禮品加工設備
一、產品簡介
一般的大功率壓力機通過一個龍門架傳遞壓力,利用導柱把壓麵均平行地導向，對於壓板需要發熱而且高溫的壓力機來說，四根導柱構成瞭極大的障礙及威脅。
我廠研製的XH-20L系列圓柱龍門式燙印壓花機，不但克服瞭以上所述的弊端，而且大大地增加瞭有效的導向麵積，使壓麵更加穩定。
此外，XH-20L系列采用多項先進的自動操作，自動保護，紅外線人身保護功能，使本機的使用更加方便、可靠、安全。
“科技以人為本”本機在設計，改進的過程中，已充分考慮到由操作，調整，進料，緊急製動，緊急上升，人身保護，各方麵的因素。
感謝您對本機的垂青，請詳細地閱讀本說明書，詳細地瞭解本機的各項功能，然後開始操作。希望我們的機器能為您的生產出到應有一份力量。
二、產品圖片
三、主要技術參數
| 1、系統壓力：1-10Mpa(建議采用7Mpa) | 1、System pressure：1-10Mpa（Recommended7Mpa) |
| 2、標準壓力：20T、40T、60T、80T、100T | 2、Standard pressure：20T、40T、60T、80T、100T |
| 3、有效壓麵：560×650mm2 | 3、Effectivepressure：560×650mm2 |
| 4、有效行程：80mm | 4、Effective stroke：80mm |
| 5、最大開啟高度：150mm | 5、MaxOpening height：150mm |
| 6、電源：380V 50-60Hz 三相四線 | 6、Power：380V 50-60HzThree phase fourline |
| 7、電熱功率：8.5KW | 7、Electricpower：8.5KW |
| 8、動力功率：3.9KW | 8、Motor power：3.9KW |
| 9、總能耗：12.9KW | 9、Total energy consumption：12.9KW |
| 10、壓板溫度：30℃-400℃任意設定 | 10、Heating platetemperature：30-400℃ arbitrarily set |
| 11、保壓時間：0-30S（加長可訂做） | 11、Holding time：0-30S（Increase thetimecan be customized） |
| 12、啟動方式：到位自動、腳踏啟動兩種方式. | 12、Start mode：Automatic、Pedal、Manual |
| 13、保護方式：紅外光幕式異物保護 | 13、Protection：infraredprotection |
