管道安裝原則

管道安裝順序本著分片區、分系統，先大直徑後小直徑，先下層後上層，先難後易，先上管廊後連設備，與機器相連接的管道原則上是從裡向外配，以減少焊接應力對機器安裝精度的影響，室內與室外管線的碰口應留在室外。

一、管道安裝要求

1、管道在安裝前應對設備管口、預埋件、預留孔洞、鋼結構等涉及管道安裝的內容進行復核。

2、管道的坡度應按圖紙的要求進行調整，調整方法可以利用支座達到坡度要求，焊縫應設置在便於檢修、觀察的地方。

3、與傳動設備連接的管道，安裝前內部要處理乾凈，焊接固定管口一般應遠離設備，以避免焊接產生應力對傳動設備安裝精度的影響。

4、管道與機器連接前，應防止強力相對，在自由狀態下檢查法蘭的平行度和同軸度。

5、安全閥應垂直安裝，在投入試運行時，要及時調校安全閥。安全閥的最終調校在系統上進行，開啟和回座壓力要符合設計文件的規定。

6、閥門安裝前，按設計文件核對其型號，並按介質流向確定其安裝方向。當閥門與管道以法蘭或螺紋方式連接時，閥門應在關閉狀態下安裝；如以焊接方式安裝時，閥門不得關閉。

7、機表元件的臨時替代：所有機表元件安裝時，均采用臨時元件替代，等試壓、沖洗、吹掃工作結束後，投料前再正式安裝。

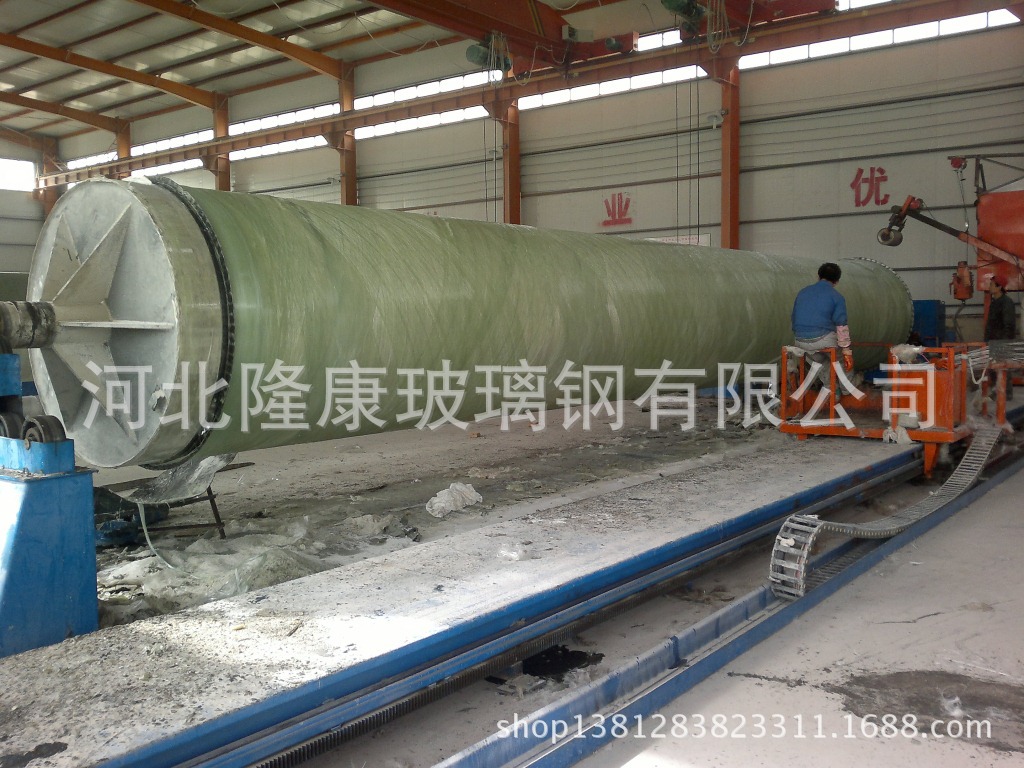

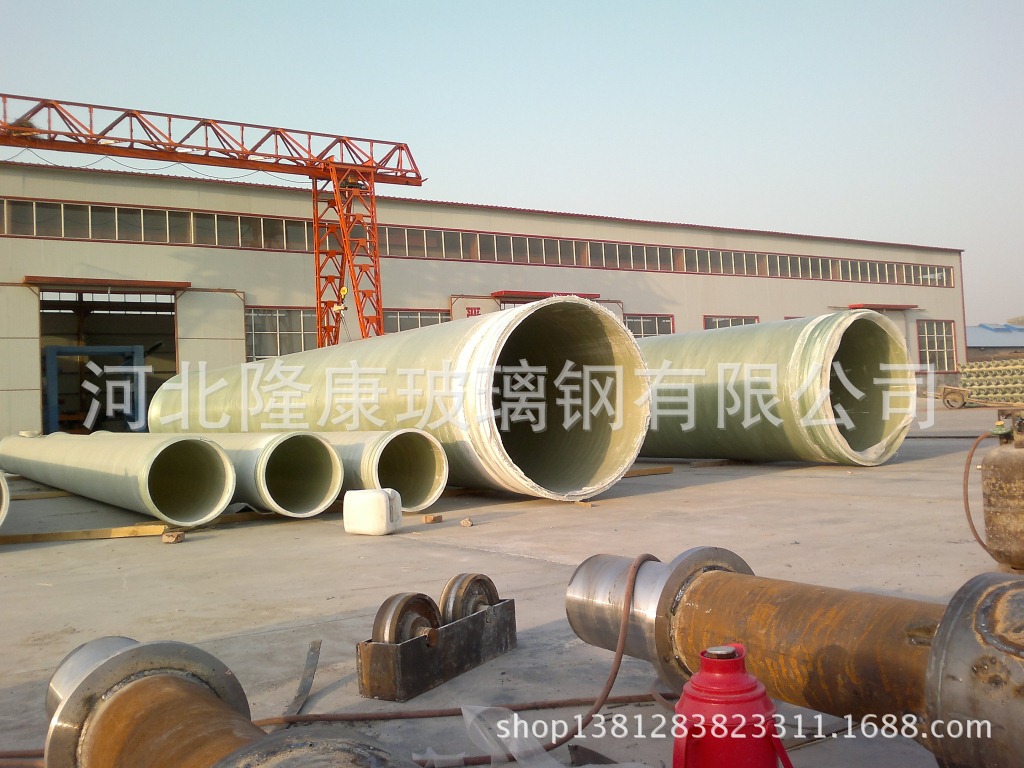

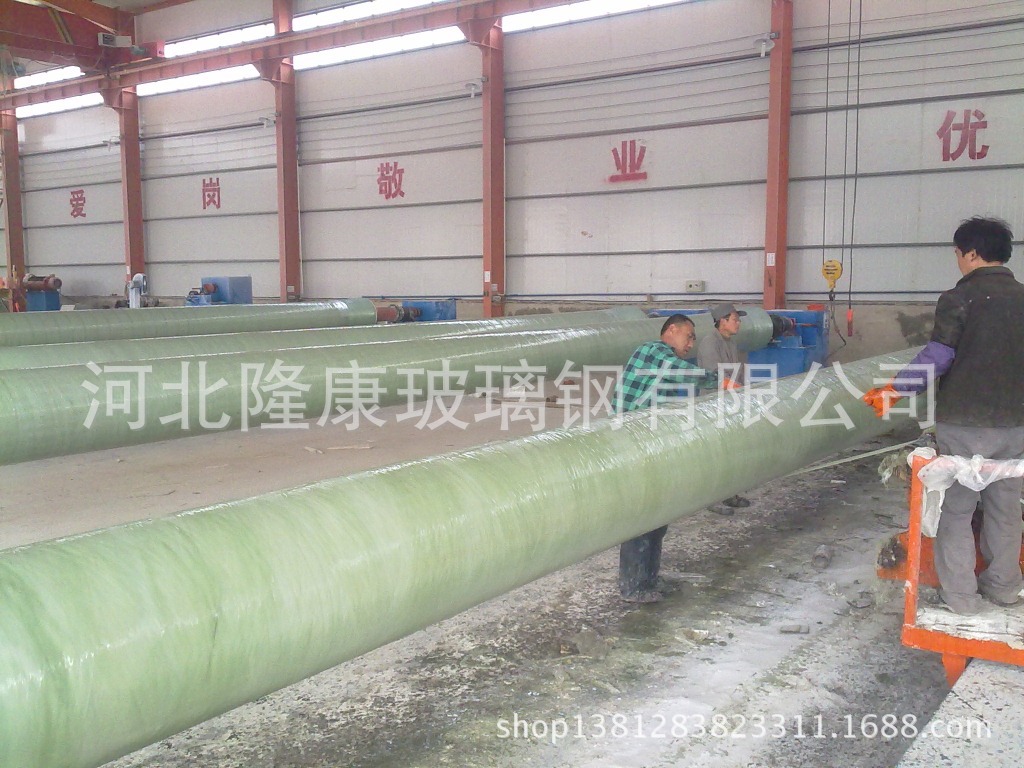

二、玻璃鋼管道及復合管的安裝

① FRP管在施工前，應對外觀和尺寸進行檢查，按出廠合格證進行驗收。

②　管道安裝圖是管道安裝工程的依據，FRP/PVC管的敷設（包括連接形式、座標、標高、坡度、坡向等）支承，FRP/PVC管和設備、管道附件的連接，管道附件的安裝位置、支承等，均應符合設計圖紙，如有變動，必須與設計單位協商解決。

③　管道安裝，可按管道安裝圖所劃分的管段，從管道的一端依次安裝管道附件，直至另一端，再設支架或支座（必要時在安裝過程中需設臨時支撐）。管道吊裝時，外壁表麵必須采取保護措施，禁止與鋼絲繩直接接觸，以免造成局部受力。

④　FRP管的連接點隻允許在直管部分。對焊連接點與管道支座邊緣的距離，應大於管道的外徑且不小於100mm；承插連接處與管道支座邊緣的距離應大於150mm。

⑤　管道的連接結構形式有承插式連接、法蘭式連接（焊環活套法蘭連接和復合平焊法蘭連接）、對焊連接三種。此工程中將根據設計文件的具體要求確定安裝方法。

⑥　從事焊接的安裝工人必須持有焊工合格證，並熟悉FRP/PVC管的粘接劑性能及其安裝方法，並且有熟練的PVC焊接操作能力。

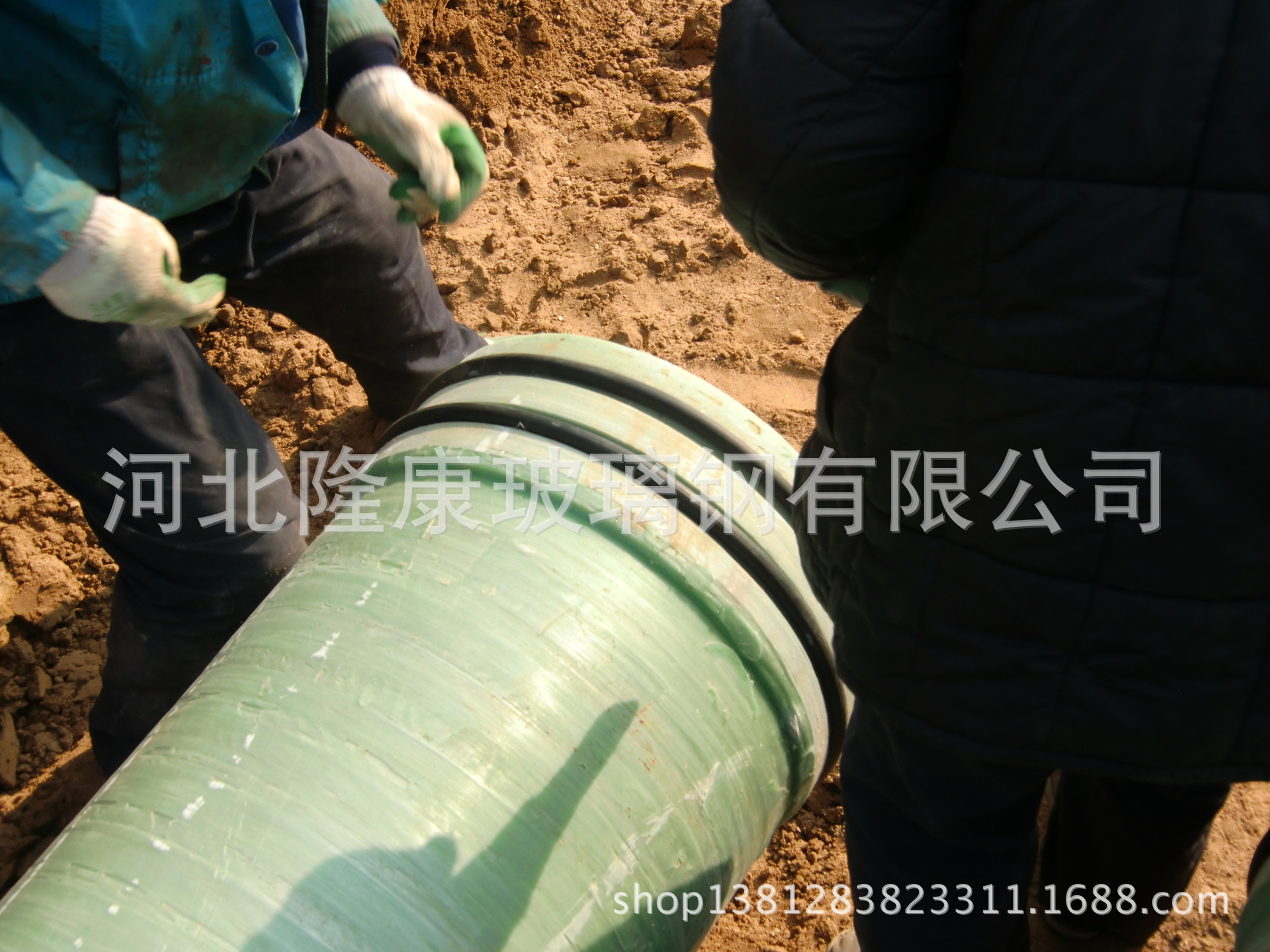

⑦　管道在承插連接前，首先應清除連接處PVC管內壁污垢，然後將承插頭插入承插座內，承插口不得有歪斜，裂紋等缺陷，達到承插深度後，方可進行PVC焊接。

⑧　承插部位應采用FRP增強，在增強處均勻塗一層R膠，塗層厚薄均勻，不得漏塗和流淌，再包一層玻璃佈，塗不飽和樹脂，包玻璃佈，反復進行，直至厚度達到要求為止。

⑨　當承插口安裝不合格需返修時，承插頭和承插座必須重新製作，不得采用已使用過的承插件。

⑩　法蘭與管道連接時，內外兩麵都必須與管子焊接，法蘭麵與管子軸線傾斜度應小於或等於管子外徑的1/100。法蘭連接應嚴格對中，軸向最大允許偏差不大於2mm，不得用強緊螺栓的方法消除歪斜。擰緊螺栓分兩次進行，第一次均勻對稱地擰一遍，然後再擰緊螺栓。

三、鋼襯膠管的安裝

①在搬運和堆放襯膠管及管件時,應避免強烈振動或碰撞。

②安裝前應檢查襯膠層完好，保持管內清潔。

③襯膠管安裝時，不得施焊，局部加熱，扭曲或敲打。

④對DN≤500的成品管件,安裝前要按單線圖對每管段進行編號，安裝時按單線圖和編號遂段組對安裝，其活口部分如要進行修正應將修正後的管段現場襯膠。

⑤襯膠管應采用軟墊片或半硬墊片，安裝時墊片要放正，必要時可有斜墊片找正。

⑥對DN≥500的管子,管件先按單線圖進行現場預製,預安裝,采用法蘭連接,法蘭麵之間需預留好襯膠層及墊片厚度約為7mm，現場試壓合格後,拆卸進行現場加工襯裡，預安裝後的管道應在管壁上做記號，按圖編號，使襯裡後仍能按原圖紙進行安裝。

⑦現場預製的管道法蘭應內外兩麵焊接，法蘭的內外表麵焊接後必須用角向砂輪機磨光銼平，不得有凹凸不平，氣孔等現象，以免空氣留在孔隙內，使襯膠層因空氣作用老化。

⑧管內襯膠如是反出到法蘭，要求管件在製作時達到法蘭裡口，轉角處應為r=5mm,如采用一般法蘭焊接,則法蘭裡口的焊縫必須加工成r=5mm的圓角。

⑨現場加工的彎管，其彎曲角度應不於90°彎曲半徑不應小於管徑4倍。

⑩鋼襯膠管開三通要做到內壁轉角處的小圓角r=5mm呈光滑狀，采用加熱拉製三通的方法，以符合襯膠要求。

四、卷管加工

①　卷管的同一筒節上的縱向焊縫不宜大於兩道；兩縱縫間距不宜小於200mm。

②　卷管組對時，兩縱縫間距應大於100mm。支管外壁距焊縫不宜小於50mm。

③　卷管應按規定檢查圓弧度、端麵偏差、平直度等。

④　焊縫不能雙麵成型的卷管，當公稱直徑大於或等於600mm時，宜在管內進行封底焊。

⑤　在卷管加工過程中，應防止板材表麵損傷。對有嚴重傷痕的部位必須進行修磨，使其圓滑過渡，且修磨處的壁厚不得小於設計壁厚。

⑥卷管所有焊縫應經煤油滲透試驗合格。

五、管道支、吊架的製作與安裝

①　現場製作的管架嚴格按規范和圖紙進行，並塗漆保護，對拉桿吊架和彈簧吊架的吊耳支撐，應按鋼結構製作標準進行焊接並進行100%的滲透或磁粉探傷。

②　所有管架位置，應在單線圖中標明。

③　管道安裝時，應及時固定和調整支架，支架位置應準確，安裝應平整牢固，與管子接觸應緊密。

④　固定支架應按設計文件要求安裝，並應補償器預拉伸之前固定。

⑤　導向支架或滑動支架的滑動麵應潔凈平整，不得有歪斜和卡澀現象。其安裝位置應從支承麵中心向反方向偏移，偏移量應為位移值的1/2或符合設計文件規定，絕熱層不得妨礙其位移。

⑥　管道安裝使用臨時支架時，不得與正式支架位置沖突，並有明顯標記。在管道安裝完畢後應予拆除。

⑦　FRP/PVC管道與管架（包括支座）之間不得直接進行粘接或焊接固定。FRP/PVC管道固定管架的管道配合件（管卡、管托或管夾）與管道外壁之間，應墊有厚度不小於3mm的橡膠塊或其他軟墊。

⑧　管道安裝完畢後，應按設計文件規定逐個核對支架的形式和位置。

六、玻璃鋼管道的試壓沖洗

①　為瞭減少吹掃時增加的臨時管線，節省試壓吹掃時間，提高試壓吹掃合格率，管道試壓、吹掃工作按系統、片區、壓力等級進行，試壓、吹掃前必須編製方案指導施工。

②　管道試壓采用潔凈水，當對連有不銹鋼管道進行試驗和沖洗時，水中的氯離子含量不得超過25×10（25ppm），管道試壓和沖洗程序執行總包商的規定。

③　壓力試驗時，無關人員不得進入。壓力試驗完畢，不得在管道上進行修補。

④　壓力試驗前，應具備下列條件：

a．試驗范圍內的管道安裝工程除塗漆、絕熱外，已按設計圖紙全部完成，安裝質量符合有關規定。

b．焊縫和其它待檢部位尚未塗漆和絕熱。

c．管道上的膨脹節已設置瞭臨時約束裝置。

d．試驗用壓力表已經校驗，並在周期內，其精度不得低於1.5級，表的滿刻度值應為被測最大壓力的1.5-2倍，壓力表不得少於兩塊。

e．符合壓力試驗要求的液體或氣體已備齊。

f．按試驗要求，管道已經加固。

g．待試管道與無關系統已用盲板或采取其它措施隔開。

h．待試管道上的安全閥及機表元件等已經拆下或加以隔離。

i．試驗方案已經批準，並進行瞭技術交底。

⑤　液壓試驗應遵守下列規定：

a．試驗前，註液體時應排盡空氣。

b．試驗時環境溫度不宜低於5℃，當環境溫度低於5℃時，要采取防凍措施。

c．管道試驗壓力為設計壓力的1.5倍。

d．當管道的設計溫度高於試驗溫度時,試驗壓力按下式計算:

Ps=1.5P[σ]1[σ]2

式中 Ps----試驗壓力(表壓)(MPa)；

P----設計壓力(表壓)(MPa)；

[σ]1----試驗溫度下，管材的許用應力（MPa）；

[σ]2----設計溫度下，管材的許用應力（MPa）。

當[σ]1[σ]2大於6.5時，取6.5。

e．當管道與設備作為一個系統進行試驗，管道的試驗壓力等於或小於設備的試驗壓力時，應按管道的試驗壓力進行試驗；當管道試驗壓力大於設備試驗壓力，且設備的試驗壓力不低於管道設計壓力的1.15倍時，經建設單位同意，可按設備的試驗壓力進行試驗。

f．對位差較大的管道，應將試驗介質的靜壓計入試驗壓力中。液體管道的試驗壓力以最高點為準，但最低點的壓力不得超過管道組成件的承受力。

g．液壓試驗壓力應緩慢升壓，待達到試驗壓力後，穩壓10min，再將試驗壓力降至設計壓力。停壓30min，以壓力不降、無滲漏為合格。

h．試驗結束後，應及時拆除盲板、膨脹節限位設施，排盡積液。排液時要防止形成負壓，並不得隨地排放。

i．當試驗過程中發現泄漏時，不得帶壓處理。消除缺陷後，應重新進行試驗。

⑥　對輸送有毒流體的管道，還必須進行泄漏性試驗，泄漏性試驗介質采用空氣（即進行氣密試驗）。氣密試驗按下列規定進行：

a．氣密試驗壓力為設計壓力。

b．氣密試驗重點檢驗閥門填料函、法蘭或螺紋連接處、放空閥、排氣閥、排水閥等。

c．氣密試驗用塗刷肥皂水或其它發泡劑的方法進行檢查，以不泄漏為合格。

⑦管道在壓力試驗合格後，應按吹洗方案組織管道的吹掃或清洗工作案。
