鶴管是由轉動靈活、密封性好的旋轉接頭與管道串聯起來，用於槽車與棧橋儲運管線之間,進行液體介質傳輸作業的設備.

 阿斯塔生產的流體裝卸設備規格品種齊全，使用安全可靠，操作輕便靈活，安裝維修方便，密封性能優越，在國內同行業中具有明顯的優勢。

◆ 產品特點

1雙滾道的旋轉接頭及帶彈性卡的密封圈保證裝卸介質不泄漏；

2隨遇平衡的彈簧缸平衡器使裝卸臂操作輕便、省力；

3裝卸過程中，在槽車正常移動范圍內與槽車隨動；

4裝卸臂收容狀態時，鎖定與槽車行進方向平行，占用空間小.

◆ 主要參數

適用介質：各種液態和氣態產品

公稱口徑：DN50—DN150

設計溫度：-196°C—250°C

設計壓力：-0.08 Mpa—6.0 Mpa

管道材質：碳鋼、不銹鋼、襯管

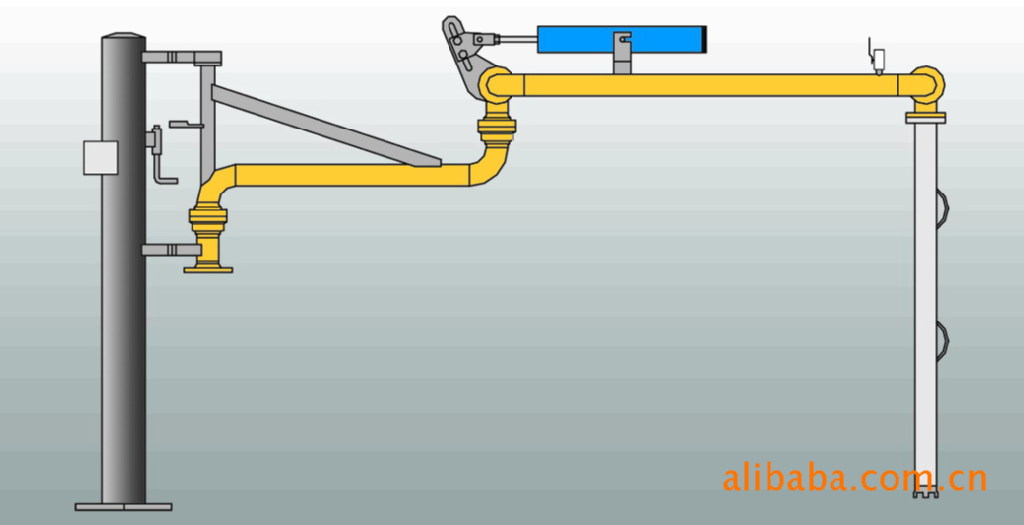

◆ 部件組成

1．立柱：

為使管道受力合理化，用於支承臂的重量，分散旋轉接頭載荷，安裝穩固。

立柱與棧橋裝配時可以采用螺栓連接或焊接。

2．內臂鎖緊：

用於在臂在收容位置時，將臂鎖緊在該位置，這樣可以防止因為大風環境或因非操作人員操作而使臂或周圍建築受損。

3．介面：是臂與管線的連接部分，一般介面與管線之間采用法蘭連接。

4．旋轉接頭

用於臂的旋轉運動，滿足正常使用范圍(包絡范圍)，常規鶴管采用4隻或5隻旋轉接頭，以實現三維運動及法蘭介面的對接。

5．內臂：

連接介面與外臂之間的部分，可在水平麵上回轉。

6．外臂：

為鶴管的主體部分，可以實現水平方向360°，

垂直方向75°范圍的回轉。

7．氣相管（AL1412/3型）：

采用不銹鋼金屬軟管，導出揮發的氣體介質。

8．垂管：

實現裝卸臂伸入槽車內，鋁合金垂管克服瞭鋼質材料與罐車碰撞可能產生的危害。

9．平衡系統：

用以平衡外臂及垂管的重量，這樣使得臂操作靈活、輕巧。平衡系統為彈簧缸，缸內彈簧為壓縮彈簧。
