    商品詳細說明

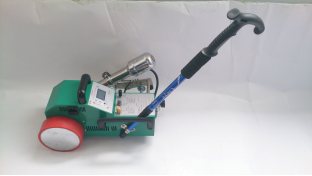

    3000C拼接機主圖

    拼接機主圖2

    拼接機主圖3

    拼接機主圖4

    拼接機主圖5

    噴繪佈拼接機-3000c_02

    拼接機5個特點

    噴繪佈拼接機

    操作使用說明書

    (僅供參考)

    本產品為針對PVC、PE、DHPE、LDPE、EVA、Pp等可熱熔性塗層膜材質平麵的拼接而設計。針對目前噴繪行業的現狀,巨幅畫面需要分次打印然後拼接,一般畫面需要包邊處理,這些工作都不可避免地使用到噴繪佈拼接機。

    原始拼接方式為502類膠水,缺點非常明顯: (1)費用高。一中型噴繪公司每年膠水費用都高達上萬元,拼接工人工資更是高額支出。(2)速度慢。特別是冬季,氣溫低粘合效率低。(3)工作環境惡劣。膠水不僅異味大,而且還會殘留到員工的手上和衣服上。(4)戶外噴繪佈膠水拼接經日光照射容易起泡發皺,膠水凝固後發硬,影響美觀折迭和打包。

    我司拼接機在拼接噴繪佈方麵優勢顯著:不使用膠水,每小時耗電僅1.5度左右,每分鐘可以拼接8-15米,隻需一名員工伺服機器,由於采用熱熔壓合原理拼接,拼接效果好。拼接20秒後就可以卷起,節省空間。速度和溫度可以根據噴繪佈的薄厚進行調節,以適應不同類型的材料。







    產品優勢

    1. 數字恒溫控製,配有溫度傳感器,采用先進PID技術,溫度控製精度可達±1℃,拼接更均勻,溫度范圍為20℃-700℃。

    2. 配備交流風機,風力強勁,壽命更長,風速60-100%可調。

    3. 采用高性能開關電源,電磁兼容性好,質量更可靠。

    4. 設置自動休眠功能,對機器多層保護。

    5. 本公司是自主研發,擁有核心技術,質量可控!



    技術參數

    電壓/頻率    220V / 50 Hz

    整機功率    800-1600W

    風量    21m3/h

    風壓    2500 Pa

    溫度范圍    20-700℃

    焊接速度    0.8-9.5 m/min

    焊接厚度    0.2-2mm

    最大焊接寬度    3-4cm

    凈重    18Kg

    外形尺寸    485×285×280mm

    防觸電保護類別    I

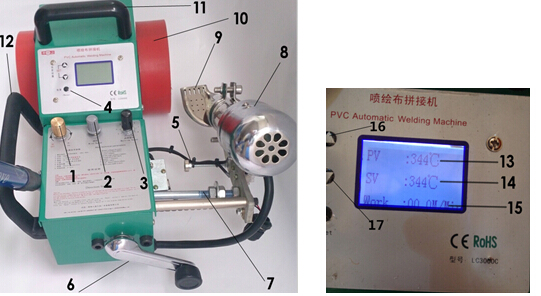

    產品結構



    1.溫度旋鈕     2. 調節風速旋鈕 3. 調節行走速度旋鈕

    4. 溫度恢復鍵  5. 溫度傳感器 6. 搖把

    7. 大螺絲   8.風槍   9. 風嘴

    10. 壓力輪    11. 操作扶手  12. 操作扶手

    13. 實際溫度顯示屏 14.設定溫度顯示屏 15. 行走速度 16. 向上調溫按鈕17. 向下調溫按鈕



    註意事項



    警告:

            危險!在拆開自動拼接機前請確認已關機並拔掉電源插頭,以免被內部裸露的電線或組件帶電傷人。

            自動拼接機運行時產生高溫,在危險場所使用不當有可能引發火災及爆炸,應遠離易燃、易爆物品和可燃性氣體。

            使用中切勿觸碰熱風風嘴以免造成燙傷,待完全冷卻後再挪動移放機器。

            隻能選用帶保護接地的電源插座,未能作到可靠接地保護,可能導致觸電事故。必須選用帶有保護接地的電源線。



    註意:

            電源電壓必須與拼接機機的額定電壓相符,並可靠接地。

            為保證使用者的安全和設備可靠運行,在施工現場電源必須安裝穩壓電源和漏電保護器。

            拼接機必須在人工操縱下運行使用。熱風嘴的輻射熱有可能引燃易燃的材料。

            嚴禁拼接機在水中、泥濘的場地上施工使用,避免浸水、雨淋或受潮。

            拼接機用畢後,應先關掉溫度開關,即把黃色旋鈕旋到off,開始降溫,待溫度低於50℃,方可關掉電源開關。



    操作步驟



    1.首先把畫面拉緊拉平,對好搭接縫(2-4cm),用膠帶或膠水固定在地麵上。

    2.接通電源,左轉手柄,直至熱風嘴與膠輪處於直線狀態,再右轉黑色旋鈕,調節速度,一般把旋鈕上的標記指向2的位置,設定完畢,右旋手柄直至熱風嘴與地麵脫離,行走即停。

    3.設定溫度。打開溫度開關(右旋金色旋鈕聽到咔嚓聲後再順著鈕到底),按▲升溫,按▼降溫,根據佈的薄厚和耐溫性設定你需要的溫度,一般情況在300-350℃之間,或者取些佈材,對準風嘴,立即熔化即可,絕對不能出現燒焦現象,這時的溫度也就是你所設定的溫度。

    4.溫度和速度調試好後,把機器右輪的外沿與搭接縫的外沿靠齊放置等待實際溫度與你設定的溫度接近時,左旋手柄直至熱風嘴完全嵌入到拼接縫裡,機器就自動行走瞭,拼接開始。

    5.在拼接過程中,若出現燒焦拼接物時,首先把速度提高一點點,或者把溫度設定低(二者選一)即可避免熔壞拼接物瞭。但是絕對不能急速調節,否則機器速度過快,造成機器無法直行,給心理造成恐慌,或者無法粘接和損壞畫面。

    6.使用前,根據你的材質找準溫度和速度的配合參數再使用。慢瞭會燒壞畫面,快瞭會粘接不牢,所以溫度和速度配合至關重要。

    7.拼接完畢後,右旋手柄,直至熱風嘴完全脫離畫面,然後關掉溫度開關(即左旋金色旋鈕,聽到咔嚓聲即可)。靜止立刻拔掉電源插頭和關閉電源,造成餘熱損壞熱風機,造成損壞設備。一定待機器實際溫度降至最低時,才能拔掉電源插頭和總開關。

    8.嚴禁雨天使用,工作場地要乾燥、平整,註意防火。設備要專人負責,專人操作,嚴禁不懂亂用。設備工作電壓為:110V—220V(兩種)嚴禁私自拆機,否則後果自負。



    維修與保養



    故障    排除方法

    溫度亂碼、實際溫度不顯示    檢查溫控探頭是否搭鐵,應與風嘴保持懸空;查看探頭是否斷裂,檢修傳感器線。

    不升溫    檢查發熱件是否熔斷,更換加熱件。

    無電源    檢查接線是否牢固、保險管是否爆裂。

    劃傷畫面    調整風嘴平行度,讓風嘴右外側離地麵1mm

    速度失控    更換電位器(即黑色旋鈕)

    焊接不牢    提高溫度或降低行走速度,調整風嘴與地麵的平行度。



    隨機配件:10m電源線一根,扳手一枚,說明書及操作視訊光盤一套。

    本機整機保修期一年,熱風機和加熱件部分為消耗品,不在保修范圍內,但有責任為您提供配件,費用自理。

    產品若有改動,恕廠方不另行通知,請垂詢當地經銷商。產品說明僅供參考,不具備合同法律效力,最終解釋權歸本公司所有。
