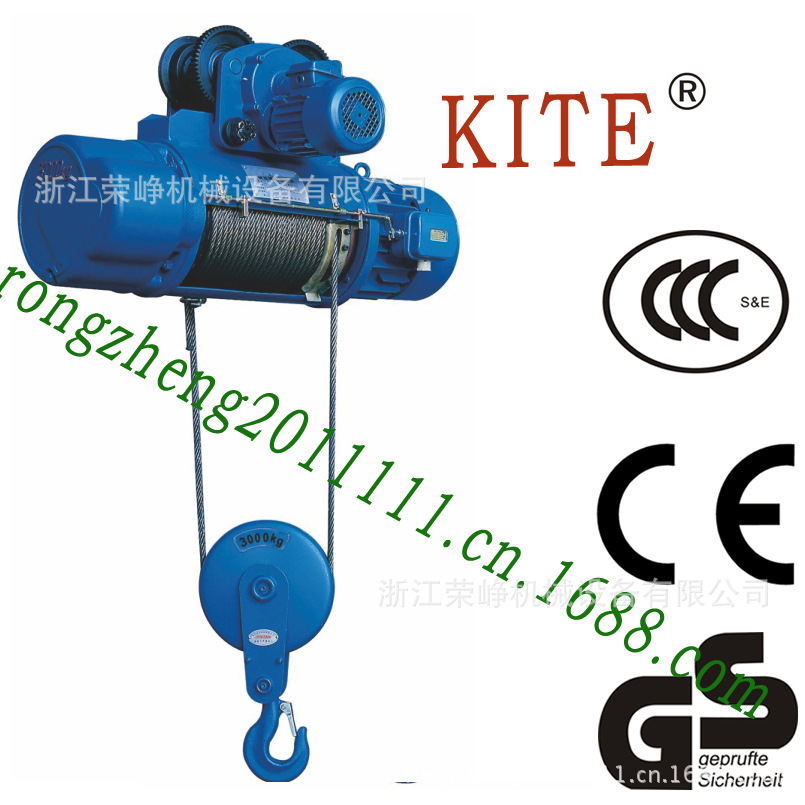

CD1/MD1型鋼絲繩電動葫蘆是我國機械行業定型起重設備,它具有結構緊湊、操作方便等特點。既可以單獨安裝在架空的鋼結構支架上起吊重物,也可以配套安裝在電動單梁、電動雙梁橋式起重機,龍門起重機或懸臂起重機等起重設備上作為起升機構使用。CD1型鋼絲繩電動葫蘆起升速度為單速,MD1型鋼絲繩電動葫蘆起升速度為雙速。在精細作業場合可以選用帶有慢起升速度的MD1型,鋼絲繩電動葫蘆。 起重量0.25噸 起升高度6米 3相380VCD1型系列鋼絲繩電動葫蘆是目前用途廣泛,深受歡迎的輕型起重設備。它具有結構緊湊,輕巧,安全可靠,零部件通用程度大,互換性強,擔重起重能力高,維修方便等特點。
手持式輕巧靈便,分有繩操縱和無繩遙控兩種方式
型號 | 起重量(t) | 基準工作級別 |
|
(m/min) |
| 滑輪倍數 |
| 運行電機型號及功率(kw)(懸掛式) |
| 工字鋼軌道 型號 |
|
(kg) |
CD1 MD1 (CD1Y MD1Y) | 0.5 | M3 | 6 | 8 8/0.8 | 20 20/6.7 30 30/10 | 2/1 | ZD21-4 (0.8) ZDS1-0.2/0.8 (0.2/0.8) | ZDY11-4 (0.2) | IP44 IP54 | 16 ~ 28b | 1 | 135 |
9 | 1 | 140 | ||||||||||
12 | 1 | 155 | ||||||||||
18 | 1.8 | 175 | ||||||||||
24 | 2.5 | 185 | ||||||||||
30 | 3.2 | 195 | ||||||||||
1 | M3 | 6 | 8 8/0.8 | 20 20/6.7 30 30/10 | 2/1 | ZD22-4 (1.5) ZDS1-0.2/1.5 (0.2/1.5) | ZDY11-4 (0.2) | IP44 IP54 | 16 ~ 28c | 1 | 180 | |
9 | 1 | 190 | ||||||||||
12 | 1.2 | 205 | ||||||||||
18 | 1.8 | 220 | ||||||||||
24 | 2.5 | 235 | ||||||||||
30 | 3.2 | 255 | ||||||||||
2 | M3 | 6 | 8 8/0.8 | 20 20/6.7 30 30/10 | 2/1 | ZD31-4 (3) ZDS1-0.4/3 (0.4/3) | ZDY12-4 (0.4) | IP44 IP54 | 20a ~ 45c | 1.2 | 250 | |
9 | 1.2 | 265 | ||||||||||
12 | 1.5 | 300 | ||||||||||
18 | 2.0 | 320 | ||||||||||
24 | 2.8 | 340 | ||||||||||
30 | 3.5 | 360 | ||||||||||
3 | M3 | 6 | 8 8/0.8 | 20 20/6.7 30 30/10 | 2/1 | ZD32-4 (4.5) ZDS1-0.4/4.5 (0.4/4.5) | ZDY12-4 (0.4) | IP44 IP54 | 20a ~ 45c | 1.2 | 320 | |
9 | 1.2 | 340 | ||||||||||
12 | 1.5 | 350 | ||||||||||
18 | 2.0 | 380 | ||||||||||
24 | 2.8 | 410 | ||||||||||
30 | 3.5 | 440 | ||||||||||
5 | M3 | 6 | 8 8/0.8 | 20 20/6.7 30 30/10 | 2/1 | ZD41-4 (7.5) ZDS1-0.8/7.5 (0.8/7.5) | ZDY21-4 (0.8) | IP44 IP54 | 25a ~ 63c | 1.2 | 590 | |
9 | 1.2 | 630 | ||||||||||
12 | 1.5 | 650 | ||||||||||
18 | 2.0 | 700 | ||||||||||
24 | 2.8 | 750 | ||||||||||
30 | 3.5 | 800 | ||||||||||
10 | M3 | 6 | 7 7/0.7 | 20 20/6.7 30 30/10 | 2/1 | ZD51-4 (13) ZDS1-1.5/13 (1.5/13) | 2×ZDY21-4 (0.8) | IP44 IP54 | 40a ~ 63c | 1.5 | 590 | |
9 | 1.5 | 630 | ||||||||||
12 | 1.5 | 650 | ||||||||||
18 | 2.5 | 700 | ||||||||||
24 | 3.0 | 750 | ||||||||||
30 | 4.0 | 800 |
模型
KCD-05T-KCD-16T
重量(t)
0.5
1
提升高度(m)
6
9
12
6
9
12
18
24
30
提升速度正常速度(速度慢)(米/下午)
8(0.8)
運行速度(米/時)
20(30)
鋼絲繩
繩索直徑(毫米)
4.8
7.4
的線的直徑(mm)(毫米)
0.22
0.34
結構形式
D-6 X37 +1
工字鋼軌道型號(GB706-65)
16?28B
O形圈軌道的最小半徑(米)
1.5
1.5
3
4
起重
電動
馬達
模型
ZDI21?4(ZDSI0.2/0.8)
ZDI22?4(ZDSI0.2/1.5)
容量(K / W)
0.8(0.2/0.8)
1.5(0.2/1.5)
轉速(轉/分)
1380
相
3
電壓(V)
380
電流(A)
2.4(0.72/2.4)
4.3(0.72/4.3)
頻率(C / S)
50
運行電
馬達
模型
ZDYI11?4
容量(K / W)
0.2
轉速(R / S)
1380
相
3
電壓(V)
380
電流(A)
0.72
1.25
頻率(C / S)
50
連接時間(T / PH)
120
工作率(JC%)
25%的
用途
該電動葫蘆有固定式和運行式兩類。固定式安裝在固定支撐上作垂直上下起吊。運行式安裝在多種形式的起重機上或懸掛在工字梁上,直線或曲線往復吊運和垂直上下起吊。本產品廣泛用於工礦企業,鐵路,碼頭,倉庫,料場等場所,是目前生產作業中改善勞動條件,提高勞動效率的必備機械。
適用范圍及工作條件
本產品適用於溫度計20℃~+40℃,溫度≤85%,海拔1000米以下,無火災爆炸危險,腐蝕性介質及無粉塵污染的環境中工作禁止吊運熔化金屬,有毒,易燃,易爆物品,所適用的電源為交流三相,50HZ380V;本產品的工作類型為中級,使用中機構工作級別每提高一級,其額定起吊量必須相應降低20%。
防爆電動葫蘆潤滑小常識
防爆電動葫蘆結構主要特性
供應吊運融溶金屬專用冶金電動葫蘆
加工定製: | 是 | 起重量: | |
型號: | 各種規格型號 | 跨度: | 與各種冶金起重機配用(m) |
起升高度: | 6-24(m) | 軌道型號: | 各種工字鋼 |
類型: | 冶金電動葫蘆 |
CDS、MDS型冶金電動葫蘆是根據國傢質量監督檢驗檢疫總局《關於冶金起重機械整治工作有關意見的通知》,在CD1、MD1型鋼絲繩電動葫蘆的基礎上設計的專門用於吊運熔融金屬或其它高溫固態物品的冶金鋼絲繩電動葫蘆。既可作為與之使用要求相適應的電動單梁、電動懸掛、葫蘆雙梁起重機等的起升機構,還可安裝在固定的架空軌道上獨立使用,是中小冶金作業場所安全可靠輕小的特種起重設備。
適應冶金環境的特點:
1、本電動葫蘆工作級別M5、M6;工作環境溫度不高於60℃。
2、起升機構配置有一個支持製動器和一個安全製動器,電動葫蘆在正常工作時,由錐形製動電機進行製動,錐形製動電機為支持製動器,當錐形電機製動失效或中間傳動環節失效時,安裝在減速器高速軸上的直流電磁製動器對重物進行製動,避免重物失速危險。同時,為協調錐形製動電機與直流電磁製動器之間的動作,在控製電路中增設延時裝置,避免電機出現堵車現象。
3、具有上極限雙重限位功能。第一限位為重錘限位,第二限位為常規電動葫蘆上、下斷火限位器限位。
4、起重量限製保護功能,電動葫蘆起吊90%額定載荷起重量限製器報警,起吊105%額定載荷電動葫蘆斷電停止工作。
5、高溫隔熱保護功能,在電動葫蘆卷筒外殼下方設計安裝整機隔熱板,以隔離熔融金屬的高熱輻射。
6、起升電動機和運行電動機的絕緣等級采用F級,並在起升電機繞組內裝有過熱保護裝置。
7、鋼絲繩配置冶金場合專用的高強度抗高溫鋼絲繩。
8、控製方式優先采用遙控控製,也可采用集中控製,采用集中控製訂貨時須說明。
如何選購電動葫蘆?
一、從電動葫蘆的基本參數入手:
1、提升高度:電動葫蘆作為一種提升工具,會對提升高度有著嚴格的要求。因此選購的時候,應該首先根據你廠房的高度選擇起吊重物的高度,常規的提升高度有6、9、12、18、24、30m,特殊場合可根據用戶要求進行非標設計設計製造的提升高度為92m的電動葫蘆,目前使用情況良好);
2、 提升速度:一般電動葫蘆的提升速度分為單速(8m/min)和雙速(8/0.8m/min)兩種,一般在沒有特別要求的情況下常選用單速電動葫蘆(即CD1型),如你的工況要求提升重物的過程中需精確定位的情況下,易選用雙速電動葫蘆(即MD1型),一般情況下,提升速度決定您的工作效率,越是高速的電動葫蘆,越可以提高您的效率(我公司為中鐵公司設計並製造的高效率電動葫蘆在地鐵的施工中得到瞭廣泛使用及推廣)。
3、電機功率:不同的電動葫蘆采用的電機也不一定是完全相同的,同樣10t的電動葫蘆電機也有可能是13KW或者是7.5KW,客戶可以根據自己不同的需要來選購。
4、電壓:電動葫蘆因為用在各行各業裡麵,所以電動葫蘆采用的電壓也不相同,有380V工業用電也有220V民用電,甚至還有440V、60HZ,380V、60HZ等一系列非標電源。榮崢集團曾為船舶行業配套瞭一批又一批440V、60HZ非標船用葫蘆,出口韓國的380V,60HZ的出口電動葫蘆等等。5、安裝方式:電動葫蘆分為電動小車式(即電動葫蘆既可上下起吊重物又可左右移動)和固定式(隻可上下起吊重物)之分,固定式又可分為上固定(A1)和下固定(A2),用戶可根據您的實際情況選擇適合你安裝方式的電動葫蘆。6、工字鋼底麵至電動葫蘆吊鉤中心的距離:電動葫蘆選購應註意上下鉤之間的間距,因為在某些特定廠房會對電動葫蘆的鉤間距有特定的要求,如果您對鉤間距有嚴格的要求,榮崢集團的低建築高度電動葫蘆可以滿足你的要求。
二、從電動葫蘆的質量入手:
電動葫蘆作為起重設備,安全是我們應該考慮的頭等大事,這就要求我們在選購電動葫蘆時必須嚴格考慮電動葫蘆的質量問題。辨別電動葫蘆的質量一般來說用從以下幾個方麵來判定,在還沒有看到貨之前也就是采購階段,一般先要問清楚電動葫蘆的產地,材質,電機的型號,以及電動葫蘆的品牌跟價格。通常情況,就跟我們買衣服是同樣的道理,你去大賣場買的衣服跟去專賣店裡買的衣服肯定是不一樣的,有時候,品牌效應也會傳達給我們一種市場認可跟接受的訊息。在同行業中,榮崢集團是全國最大的電動葫蘆生產基地,不管是內在質量還是外部質量都是首屈一指的,並且有著二十三年生產電動葫蘆的經驗及實力,是您選購電動葫蘆的理想之處。
電動葫蘆

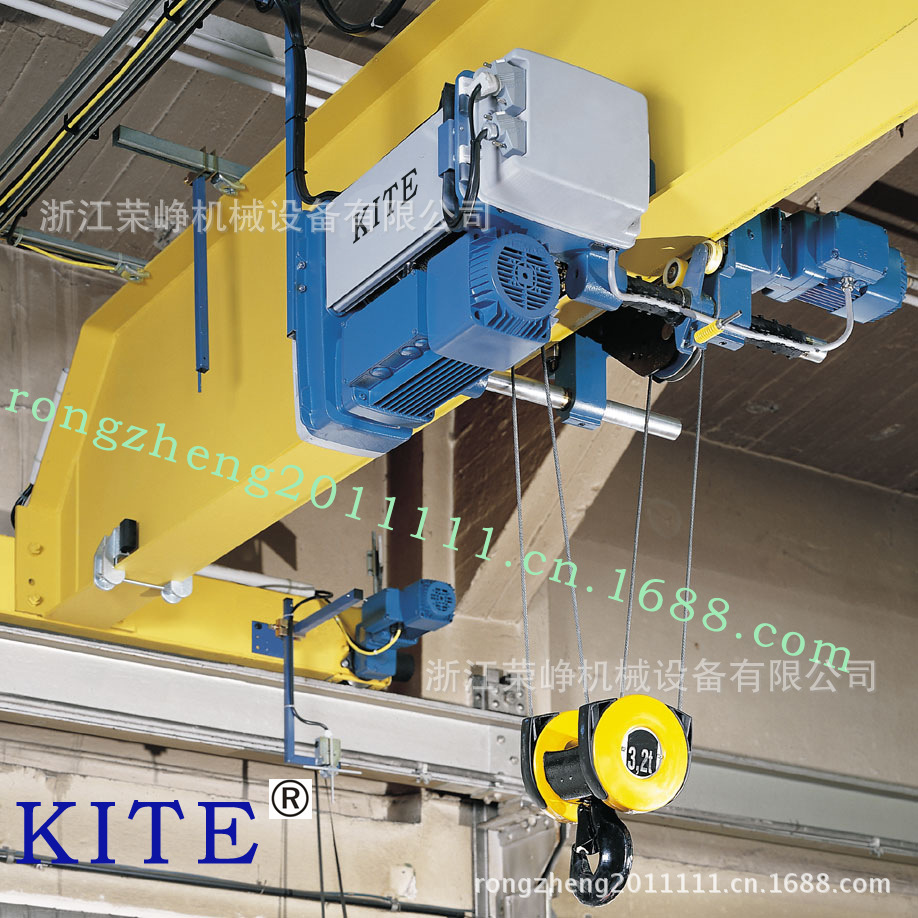

CD1、MD1型電動葫蘆具有結構緊湊、自重輕、體積小、操作方便等特點,它既可以單獨安裝在架空工字梁上,也可以配套安裝在電動或手動單梁、雙梁、懸臂、龍門等起重機上使用。在精細作業場合,當CD1型電動葫蘆的起升速度不能滿足要求時,應當選用MD1型雙起升速度電動葫蘆。
起重量 | 0.5 | 1 | 2 | 3 | 5 | 10 | ||||||||||||||||||||||||||||||||||||||||||||
起升高度 | 6 | 9 | 12 | 18 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | 6 | 9 | 12 | 18 | 24 | 30 | ||||||||||||||||
起升速度 | 8/0.8 | 7/0.7 | ||||||||||||||||||||||||||||||||||||||||||||||||
運行速度 | 20/30 | |||||||||||||||||||||||||||||||||||||||||||||||||
電源 | 380;50 | |||||||||||||||||||||||||||||||||||||||||||||||||
接合次數 | 120 | |||||||||||||||||||||||||||||||||||||||||||||||||
鋼絲繩 | 規格 | 5.1-6×19+NF-1770-ZS | 7.4-6*37+NF-1770-1-S | 11-6*37+NF-1670-ZS | 13-6*37+NF-1670-I-ZS | 15-6*37+NF-1670-I-ZS | ||||||||||||||||||||||||||||||||||||||||||||
結構 | 股1+6+12 | 股1+6+12+18 | ||||||||||||||||||||||||||||||||||||||||||||||||
軌道 | 工字鋼型號 | 16-28b | 20a-32c | 20a-45c | 28a-63c | |||||||||||||||||||||||||||||||||||||||||||||
最小曲率半徑 | 1 | 1.2 | 1 | 1.2 | 1.8 | 2.5 | 3.3 | 1.2 | 1.5 | 20. | 2.5 | 3.5 | 1.2 | 1.5 | 20. | 3.0 | 3.5 | 1.5 | 2.5 | 3.0 | 4.0 | 2.5 | 3.0 | 3.5 | 4.5 | 6.0 | 7.2 | |||||||||||||||||||||||
電動機 | 主起升 | 功率 | 0.8 | 1.5 | 3.0 | 1.5 | 7.5 | 13 | ||||||||||||||||||||||||||||||||||||||||||
轉速 | 1380 | 1380 | 1380 | 1380 | 1400 | 1400 | ||||||||||||||||||||||||||||||||||||||||||||
副起升 | 功率 | 0.2 | 0.4 | 0.8 | 0.8 | 1.5 | ||||||||||||||||||||||||||||||||||||||||||||
轉速 | 1380 | 1380 | 1380 | 1380 | 1380 | |||||||||||||||||||||||||||||||||||||||||||||
運行 | 功率 | 0.2 | 0.4 | 0.8 | ||||||||||||||||||||||||||||||||||||||||||||||
轉速 | 1380 | 1380 | 1380 |
1.質保:整機質保1年月,電機質保1年(易損件及人為損壞除外)。
2.本店支持支付寶付款和貨到付款,讓您的購物放心安全。
3.此商品為廠傢生產,庫存量大,有現貨,可以滿足您的需求。
4.此商品為滿足不同客戶的需求,可貼牌定製。
5.此商品可根據客戶的需求非標定製
6.1件起批,隻要您在我們店購物我們都給您批發價,多買優惠
