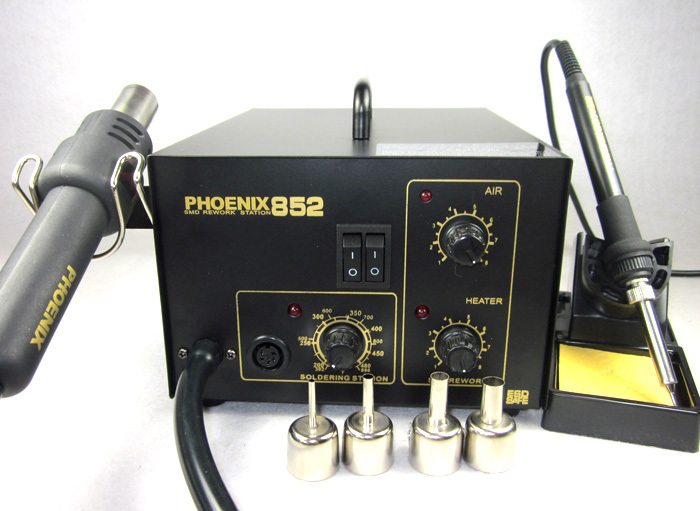

852的主要功能是風槍，他的最大作用是：能焊接2邊，4邊幾十個引腳的芯片即集成塊，能一次焊接取下，能一次焊上，不需要像烙鐵一個引腳一個引腳的處理。同時焊接貼片的電容，排阻，電感，場效應管，三級管等都能自如的操作。936烙鐵部分和其他普通烙鐵的最大區別是他能快速的升溫（您設置的溫度）並馬上進行恒溫，防靜電。能更換各種形狀的烙鐵頭，當發熱芯達到壽命時，隻需要買個發熱芯裝上即可，其他烙鐵壞瞭隻能扔掉瞭。目前高科技都采用集成芯片，這導致維修必備852焊臺。

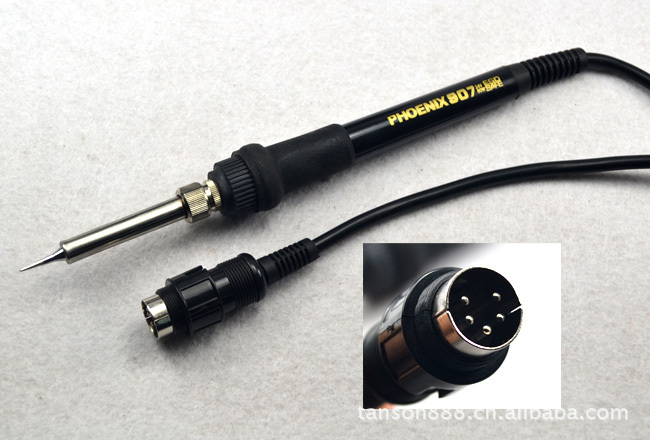

功能與配件詳解圖：

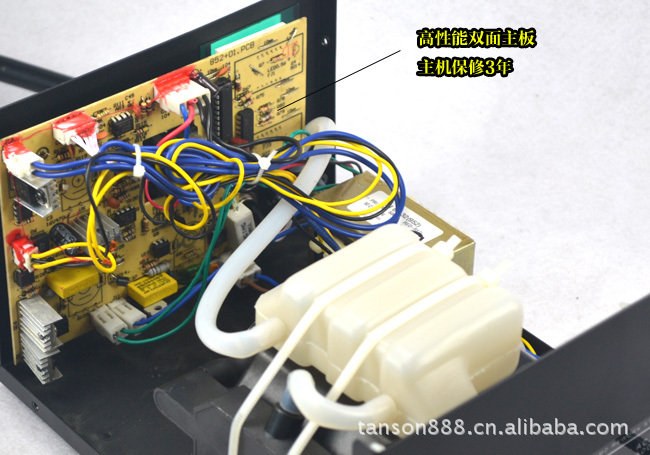

內部結構，做工精細，質量與信心的保證：

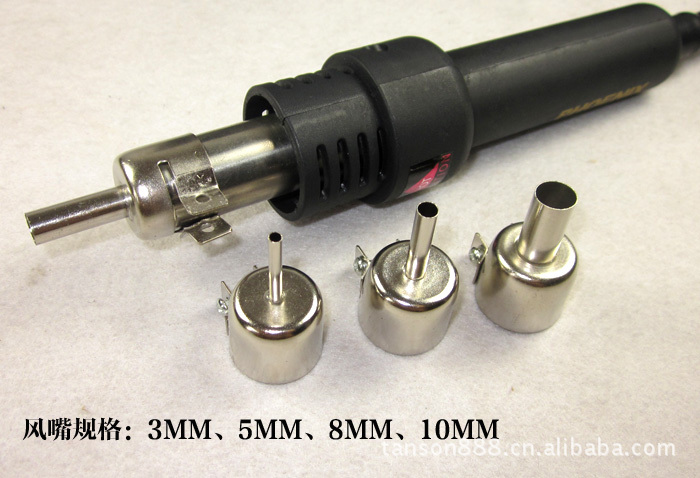

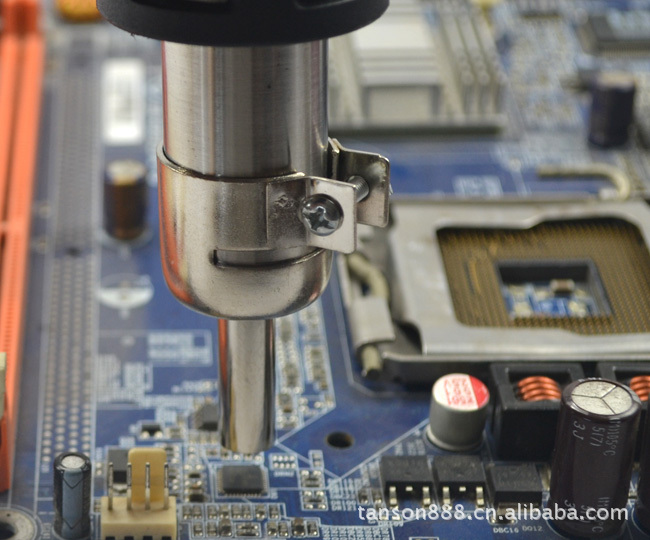

風槍噴咀的用法：

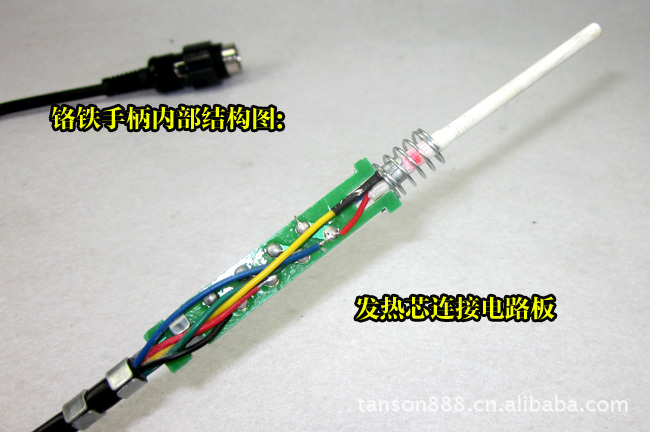

鉻鐵手柄內部結構圖：

功能特點
●多功能防靜電維修系統，能安全有效地拆除扁平IC，配合900M-ESD烙鐵，可應付任何維修工作。
●852二合一維修系統，發揮全麵維修效能，節省寶貴的工作空間，各部分可獨立或同時使用，均有拆消靜電功能。
●可調節空氣量及溫度適用於各種QFP PLCC SOIC BGA等。
●熱風臺開機延時10秒鐘，氣泵送風，升溫方便，拔焊工作完畢，關機後自動送風冷卻系統工作，且此時氣流可調節大小，約一分鐘後自動關閉系統。若使用不當，造成溫度過高，發熱材料自動保護，能更好保護發熱材料，手柄，風頭，延長機器使用壽命。
●電烙鐵輸出電壓為24V，防止因漏電而損壞電路板。
●電烙鐵升溫迅速，控溫穩定，準確，手柄輕巧，長時間使用無疲勞感。

技術參數
總機
額定電壓：AC 220V±10%  50Hz
整機功率：600W(max)
設置方式：旋鈕調節
顯示方式：恒溫指示燈
校溫方式：模擬校準
溫度鎖定方式：機械式
溫度穩定度：±2℃ （靜態）
工作環境：0～40℃  相對濕度＜80％
儲存溫度：-20～80℃  相對濕度＜80％
關機：正常關機、冷風延時關機、斷電

熱風槍部分
工作電壓：AC 220V±10%  50Hz
輸出功率：550W
空氣泵：膜片式
溫度范圍：100℃～480℃  氣流量120L/min(最大)
休眠待機：停止加溫，吹風延時時進入休眠待機狀態
冷風：機器吹風，停止加溫
發熱絲：270W 220V

 電焊臺部分
工作電壓：AC 26V±10%  50Hz
輸出功率：50W
溫度范圍：200℃～480℃
焊咀對地阻抗：＜2Ω
焊咀對地電壓：＜2mV
烙鐵頭：900M(系列）
發熱芯：50W四芯陶瓷發熱芯

包裝清單（購買時請檢查包裝，以證實所列清單項目正確無誤。）
●設備主機連熱風槍手柄：1臺
●熱風槍手柄支架：1套
●電焊鐵：1支
●烙鐵座：1個
●電源線：1條
●清潔海綿：1份
●說明書：1本
●風槍嘴：4個

熱風臺的使用
●使用前準備工作
選擇與集成塊尺寸相配的噴嘴，並裝好。
●除錫過程
打開熱風臺開關，開始加熱，加熱指示燈閃亮，幾秒鐘之後，自動噴氣。調節氣流，設定溫度。待溫度穩定下來，使噴嘴對準需要熔化焊劑的部分，讓噴出熱氣熔化焊劑。噴嘴不可觸及集成塊引線，焊劑熔化時，用鑷子移開集成塊。關閉熱風臺開關，機器停止總開關（POWER），約一分鐘後，自動關機。
●焊接
給需要焊接元件的地方塗適量錫膏，將SMD放於其上。預熱SMD後，向引線框均衡噴出熱氣。焊接完畢，清除熔料殘餘。

電烙鐵的使用
●溫度控製旋鈕轉至200℃位置
●連接好烙鐵和控製臺
●接上電源
●打開開關，電源指示燈LED即發亮
●溫度控製旋鈕轉至適用溫度位置
●適當的使用溫度
太低溫度會減緩焊錫的流動，溫度過高會把焊錫中的助焊劑燒焦麵轉為白色濃涸，造成虛焊或燒傷電路板。當烙鐵頭溫度是依焊接點需要而正確設定，有良好的焊接點是可以確信的。電子業普遍使用的焊錫全金是60%錫、40%鉛( 60/40 )。烙鐵頭對焊錫適當的使用溫度依製造廠的不同而不所不同，茲列舉如下：
●熔點：215℃
●一般使用溫度：270~320℃
●流水生產線使用溫度：320~380℃
註意：一般使用不應該超過380℃, 如果有需要使用較高的溫度，短時間的使用是被允許的。

溫度的調校
●烙鐵需要定期校正溫度，另外由於選用烙鐵頭型號不同，溫度也有所不同，需校正溫度。
●麵板上“CAL”孔可由顧客在機箱外用螺絲批自行作細微調校。

烙鐵頭不沾錫的原因
●烙鐵頭溫度超過400℃。
●待使用中烙鐵頭沾錫麵沒給予適當的加錫。
●在焊接、除錫、修理、補焊等作業中缺少助焊劑。
●烙鐵頭在高硫含量或乾燥的海綿以及碎佈上擦拭。
●接觸到有機物如塑膠料、矽（矽）質油脂及其它化學品。
●使用不純潔和低含錫量的焊錫。

烙鐵的正確使用
●烙鐵的握法﹕A﹒低溫烙鐵﹕手執鋼筆寫字狀。B﹒高溫烙鐵﹕手指向下抓握。
●烙鐵頭與PCB的理想角度為：45℃。
●烙鐵頭需保持乾凈。
●使用時嚴禁用手接觸烙鐵發熱體。
●使用時嚴禁暴力使用烙鐵(例如﹕用烙鐵頭敲擊硬物)。

烙鐵頭的維護保養
為瞭確保讓控溫烙鐵運作功能良好正常，請註意下列建議。（如果烙鐵或控溫臺有某些因素造成功能運作不正常，請洽最接近的服務處的服務支援）。所供應的烙鐵頭全都是合金頭，如果使用得當，將會有較長的使用壽命。
●關機停用前一定在烙鐵頭沾錫麵加適當量的錫，隻在焊接前擦試。
●不要讓烙鐵頭長時間停留在過高溫度，易使烙鐵頭表麵電鍍層龜裂。
●在焊接時，不要給烙鐵頭加以太大的壓力摩擦焊點，此過程並不會改變導熱性能，反而會使烙鐵頭受損。
●絕對不要用粗糙的材料或銼刀清理烙鐵頭。
●如果表麵已氧化不沾錫，視需要可以用600～800目的金鋼砂佈小心摩擦並用乙丙醇或相等的溶液清理, 加溫到200℃立即粘錫以防止粘錫而氧化。
●不要使用含氯或酸過高的助焊劑。僅使用合成樹脂或已活性化的樹脂的助焊劑。
註意：每24小時或最少一星期一次，將烙鐵頭取出清理並清除套筒內異物。

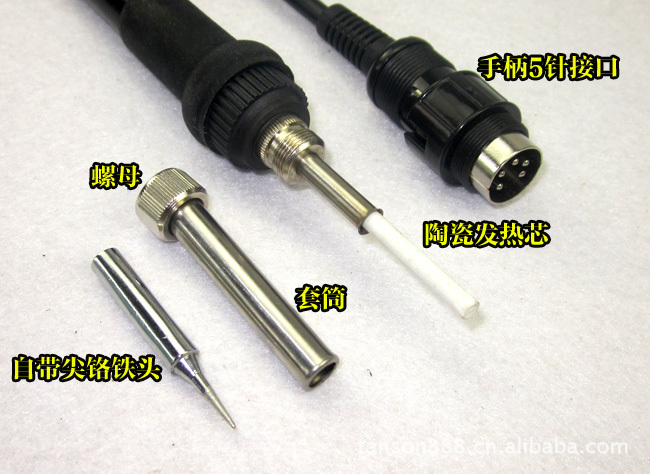

烙鐵頭的更換及處理
烙鐵頭可以旋松套筒取出更換。控溫臺電源一定要關掉並且讓烙鐵頭冷卻下來後方可取下烙鐵頭，清除在套筒固定處所形成的氧化物灰塵。必須小心避免此灰塵進入眼睛。更換烙鐵頭並以正常手的力量鎖上套筒。

註意事項
切勿在靠近易燃氣體，紙張或其它易燃物體附近使用本機器，噴嘴、熱氣及烙鐵頭均能灼傷人體，切勿觸摸發熱管，烙鐵頭附近的金屬部分或以熱氣直噴體部。通知工場相關人士，風頭、烙鐵頭極為灼熱可能引發危險事故，休息時或完工後應關掉電源。切勿弄濕本機器，或手濕時使用。因熱風頭手柄內有隔熱材料雲母管，開機後短時間內會冒白煙，屬正常現象，發熱管內含有石英玻璃，如果掉落或重震會使其破碎。替換發熱材料時，型號須相同。長久不使用本機器，應拔掉電源插頭。切勿擅自拆動本機器。

產品保修
本產品保修期自購買日起三十六個月內有效，凡屬產品質量問題，憑保修卡由本公司負責免費維修。我公司收到返修機後，2個工作日內修好並返還給客戶。
註：本產品返廠維修時，必須附上保修卡，否則將不予以免費維修，謝謝合作
