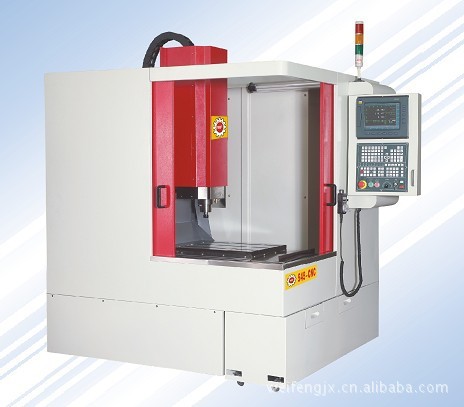

545CNC精雕機雕刻機_機械加工_機械設備_貨源

545CNC雕銑機技術規格參數表
	NO	項目	單位	WF-545CNC	WF-650CNC	WF-750CNC
	1	X、Y、Z三軸行程	mm	450 x 500 x 250	500 x 600 x 250	650 x 750 x 350
	2	工作臺尺寸	mm	550 x 480	600 x 500	800 x 650
	3	T 型槽（槽寬/槽距/槽數）	mm	16/150/3	16/111/5	16/116/5
	4	工作臺最大負重	kgs	250	300	400
	5	龍門柱寬度	mm	575	640	660
	6	X、Y、Z三軸定位精度	mm	±0.005	±0.005	±0.005
	7	X、Y、Z三軸重復定位精度	mm	±0.003	±0.003	±0.003
	8	主軸功率	kw	3.5~6.5	3.5~6.5	3.5~7.5
	9	主軸錐孔		ER20 / ER25	ER20 / ER25	ER20 / ER25
	10	主軸最高轉速	rpm	6000-24000	6000-24000	6000-24000
	11	主軸端面至工作臺面最小距離	mm	65	65	65
	12	主軸冷卻方式		油冷	油冷	油冷
	13	最大夾刀直徑	mm	13 or 16	13 or 16	13 or 16
	14	最大快移速度	m/min	13	13	20
	15	最大切削速度	m/min	8	8	8
	16	控制系統		臺灣寶元、新代	臺灣寶元、新代	臺灣寶元、新代
	17	X、Y、Z三軸伺服電機功率	W	850	850	850
	18	輸入電壓		380V 50Hz	380V 50Hz	380V 50Hz
	19	機械外形尺寸	mm	1950 x 1500 x 2250	2050 x 1760 x 2350	2260 x 1810 x 2250
	20	機械總重	kgs	2500	2800	3500
備註：650CNC雕銑機可加裝8T直排式刀庫
一、鑄件品質超重機身整體鑄造成型，工作臺經高頻淬火處理，硬度達到HRC48度以上，保證機床穩定；一體化的龍門柱設計，並經導軌圓磨成型，精度和剛性得以保證；底座箱式超強形剛性設計，並有多層肋骨補強，減小變形，確保定位精度和無背隙，以達到理想的加工效果。
二、系統品質系統采用臺灣寶元系統（也可采用新代系統），肯有高速高精度的性能。其突出的優勢如下： 2.1)采用工控機為主機，使得控制系統更加的穩定。再加上開放式系統，模組化的設計，使系統性能升級容易，維護更方便； 2.2)具有精度檢查功能，能便加工精度更加精確； 2.3)具備智能化自動加減功能，使您的工作效率比同行高幾倍； 2.4)任意行開始加工功能，能使您的工作更加得心應手、高效工作； 2.5)自動分中功能，讓您的操作簡便，且無誤； 2.6)先進的網絡連接功能，可以使您的空間無限擴展； 2.7)人性化設計的彩色液晶界面，簡單明瞭的菜單，可以使操作者快速上手。

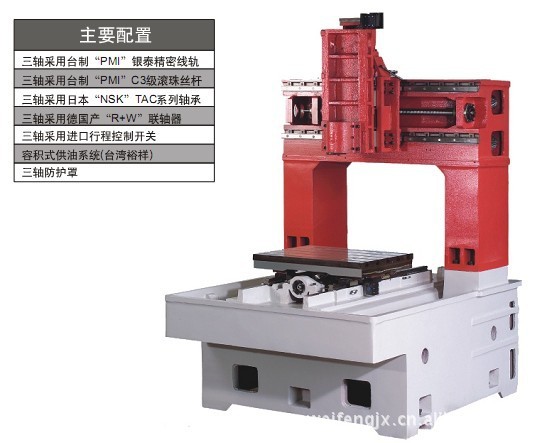

三、機械品質 3.1)XYZ 三軸均采用臺灣“PMI"C3研磨級高精密滾珠絲桿及直線導軌，滑塊帶預緊無間隙； 3.2)獨特的潤滑系統，機床精度得到完美保證； 3.3)高質量鑄件一體床身，機器運行平穩； 3.4)日本原裝伺服馬達、德國進口聯軸器與精密絲桿及滑塊組成直線驅動方式，響應性能高、傳動剛性好、加工精度高、速度快； 3.5)高速電主軸采用變頻器調速、油冷冷卻，轉速高、震動小、噪音你、加工面光滑。
四、應用范圍廣泛適用於批量雕刻及銑削加工：銅鋼鋁模具雕刻、燙金模具、電極、高周波模、註射模、滴塑模、鞋模、鐘表零件、壓克力、壓花模具、藝術品雕刻、字體花紋、商標、徽章，大規模的陶瓷仿古模具等等。
* 由於本公司不斷地改進產品，因此本公司保留隨時更改設計及規格的權利，如蒙惠顧時，請確認規格是否變更。 * 本產品型錄內的所有圖片，文字介紹均為本公司的創作及智慧財產，本公司擁有全部版權及將會對復制者采取法律行為。
