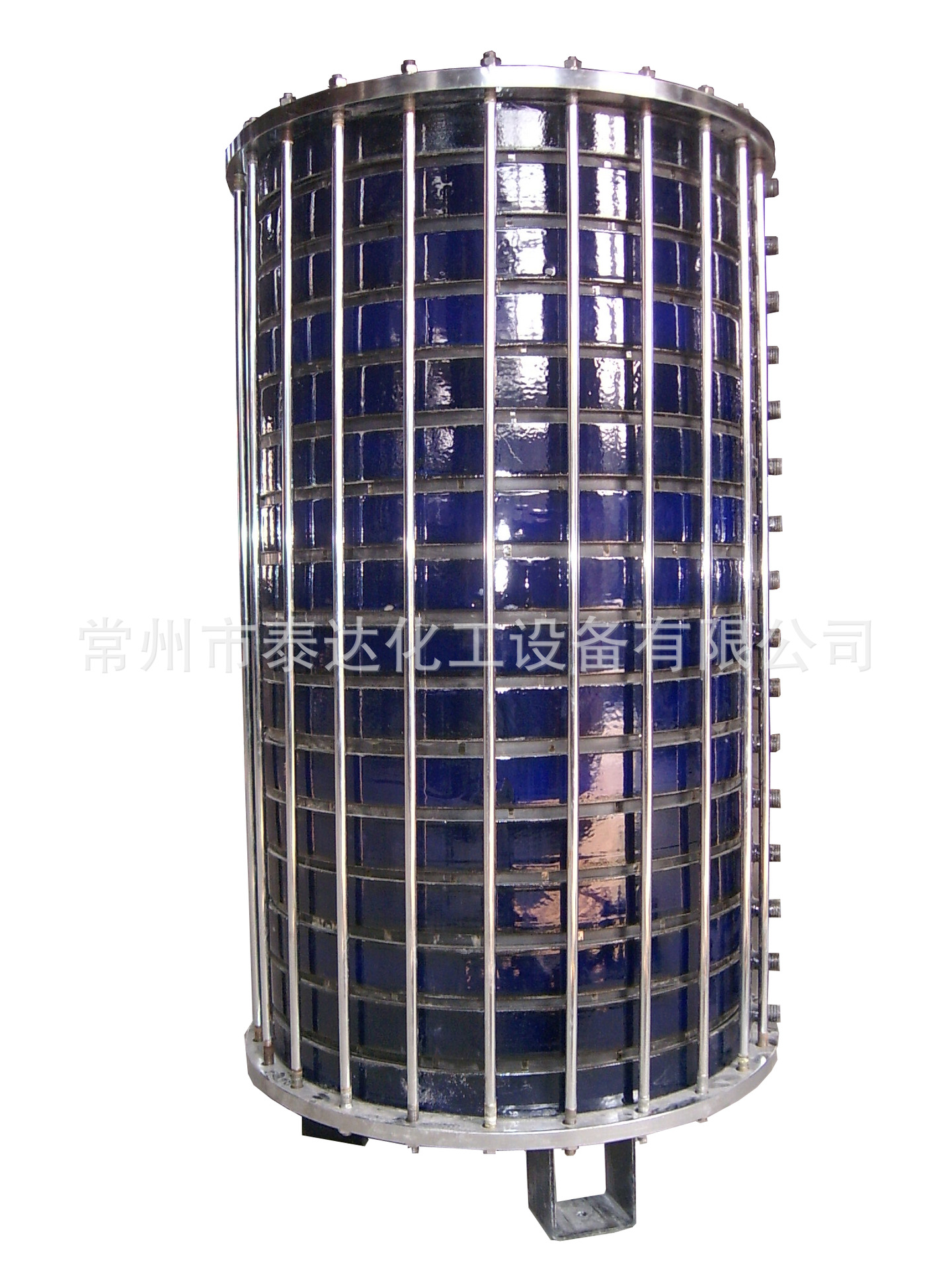

技 術 參 數
名稱 | 夾套 | 器內 | |||
設計壓力：Mpa | 0.35 Mpa | 0.15Mpa | |||
設計溫度：C° | -10 C°～70 C° | 180 C° | |||
最高工作壓力：Mpa | 0.35 Mpa | 0.15Mpa | |||
最高工作溫度：C° |
| 200 C° | |||
使用工作溫度：C° | -10 C°～70 C° | 180 C° | |||
介質名稱: | 水 | 強酸、弱酸、非劇毒氣體、液體 | |||
搪玻璃層厚度： | 0.8mm—1.5mm | ||||
傳熱系數：mm | 450Kcal/h㎡℃ | ||||
容器類別 | 常壓 | 常壓 | |||
換熱麵積：㎡/片 |
| 1㎡ | |||
容器選用材料： | ﹠=6mm Q235B | ||||
管 口 表 | |||||
符號 | 公稱規格 | 用處名稱 | 備註 | ||
a | DN125 0.6 Mpa | 介質進口 | 根據客戶選用DN125- DN150 | ||
b | DN100 0.6 Mpa | 介質進口 |
| ||
c | DN40 0.6 Mpa | 冷卻水出口 |
| ||
d | DN40 0.6 Mpa | 冷卻水出口 |
| ||
(NW-1型)技術要求
1， 本產品選料、製造、檢驗和驗收按HG2432規定進行。
2， 冷凝水夾套內部裝配新型裝置，提高冷凝效果。
3， 焊接按JB/T4735-197《鋼製焊接常壓容器》進行焊接。
焊接表麵應無氣孔、裂紋、咬邊、夾渣等缺陷及焊部表麵均勻、平滑、無毛刺、焊磂等。
4， 製造完畢應進行750 C°—800 C°回火處理，使其去除焊接引力。
5， 容器蓋與容器底的夾層及單片夾層水壓試驗壓力為0.35 Mpa。組裝後必須再做容器內部的整體水壓試驗，本容器稱壓力為常壓，做0.1Mpa水壓試驗；片間密封圈處應無泄漏。
6， 容器所有搪玻璃都必須做20000伏磁層檢測。
7， 雙頭螺柱、螺帽緊固時必須按對角依次均勻擰緊，不準歪斜，嚴防松緊不一造成密封不良或損壞搪玻璃層。
序號 | 圖號及標準 | 名稱 | 數量 | 材料 | 尺寸 | 備註 |
13 | NW-1-10 | 吊耳 | 2 | Q235B |
|
|
12 | NW-1-10 | 塔節夾頭 | 44 | Q235B | 20 |
|
11 | GB93-87 | 彈墊 | 44 | Q235碳素結構鋼 | Φ20 |
|
10 | GB95-85 | 平墊 | 44 | Q235B | Φ20 |
|
9 | GB41-86 | 螺帽 | 44 | Q235B | M20 |
|
8 | NW-1-08 | 絲桿 | 22 | Q345 | M20 |
|
7 | NW-1-07 | 底腳 | 3 | Q235B |
|
|
6 | NW-1-06 | 底蓋 | 1 | Q235B |
|
|
5 | NW-1-05 | 特製橡膠彎管 | 10 | Q235B | Φ38*Φ48 |
|
4 | NW-1-04 | 新型大孔單片 | 4 | Q235B |
|
|
3 | NW-1-03 | 新型六空單片 | 5 | Q235B |
|
|
2 | NW-1-02 | 特製密封墊 | 10 | F4石棉不銹鋼 |
|
|
1 | NW-1-01 | 頂蓋 | 1 | Q235B | ∮=6mm |
|
|
|
|
|
|
|
|
