萬東胃腸機用電視系統中控降噪盒 NK2005/PRO4 768×576@50Hz
1、概述
華銳影像醫用CCD攝影機圖像處理器功能可分為四大部分：圖像采集、圖像查看、圖像後處理、參數的設置與調整。圖像的顯示可同時使用三個監視器，用於實時顯示當前采集的圖像，或存儲圖像的瀏覽使用。
2、用途
本產品的AD和DA部分均采用10bit量化，高的量化精度減少瞭圖像模數變換過程中的量化損失，提高瞭圖像的保真度。該產品視訊的輸入采用瞭標準的PAL製隔行電視信號，輸出也采用標準PAL製隔行輸出，適合兼容PAL信號的各種醫用灰度監視器使用，是影像增強器電視系統的重要組件。
3、主要技術參數
型號 項目 | NK2005/PRO4型 | NK2006/PRO8型 | |
A型 | B型 | ||
輸入電源 | 交流電壓：220V | 交流電壓：220V | 交流電壓：220V |
工作電流：0.3A | 工作電流：0.3A | 工作電流：0.3A | |
輸入信號 | 輸入信號幅度： | 輸入信號幅度： | 輸入信號幅度： |
輸入阻抗：75Ω | 輸入阻抗：75Ω | 輸入阻抗：75Ω | |
製式：PAL製 | 製式：PAL製 | 製式：PAL製 | |
環出信號 | 信號幅度： | 信號幅度： | 信號幅度： |
輸出阻抗：75Ω | 輸出阻抗：75Ω | 輸出阻抗：75Ω | |
製式：PAL製 | 製式：CCIR製 | 製式：CCIR製 | |
輸出信號 | 輸出幅度： | 輸出幅度： | 輸出幅度： |
輸出阻抗：75Ω | 輸出阻抗：75Ω | 輸出阻抗：75Ω | |
製式：PAL製 | 製式：VGA製 | 製式：VGA製 | |
采樣量化值 | 10bit | 10bit | 10bit |
分辨率 | 768×576@50Hz | 800×600@50Hz | 800×600@50Hz |
存貯幀數 | 8+1 | 8+1 | 8+1 |
降噪級數 | 4級(降噪系數可調) | 8級(降噪系數可調) | 8級(降噪系數可調) |
幀瀏覽 | √ | √ | √ |
改變降噪系數 | √ | √ | √ |
場翻轉 | —— | √ | √ |
行翻轉 | √ | √ | √ |
正負像 | √ | √ | √ |
末幀凍結 | √ | √ | √ |
IBS菜單 | √ | √ | √ |
窗寬 | —— | √ | √ |
窗位 | —— | √ | √ |
拼圖 | —— | —— | —— |
邊緣增強 | —— | —— | √ |
備註：“√”表示有此功能，“——”表示無此功能
4、標準配置
①中控盒：1臺
②視訊線：2條
③IBS信號線：1條
④電源線：1條
⑤說明書：1本
⑥合格證：1份

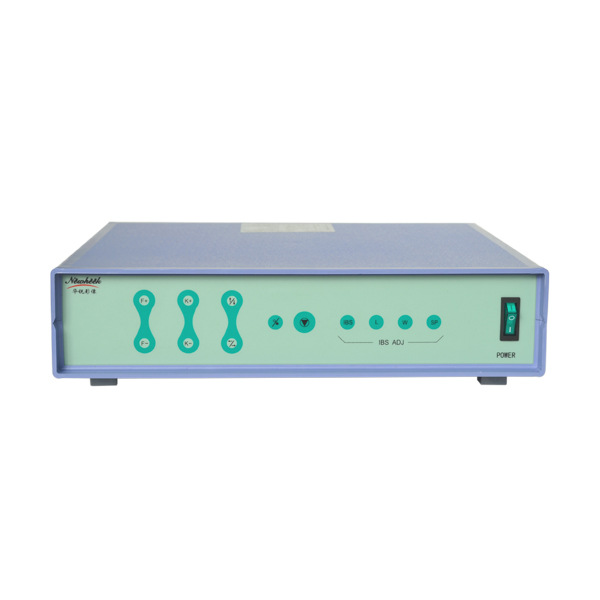

5、細節圖
6、技術支持熱線 0536 8882360
