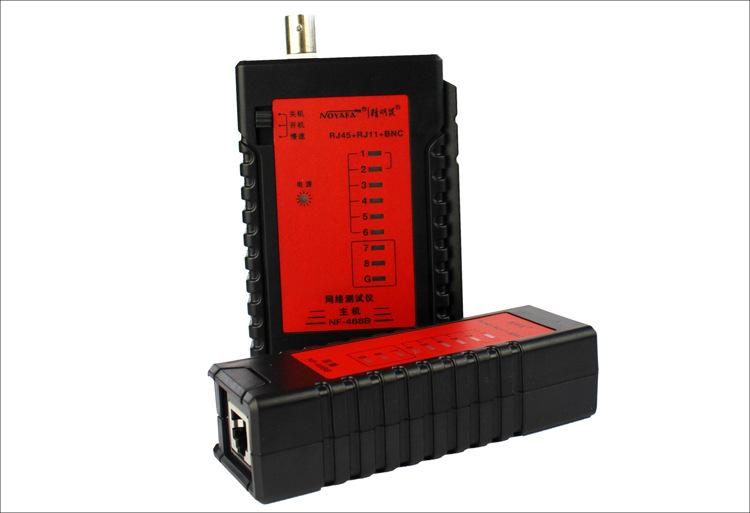

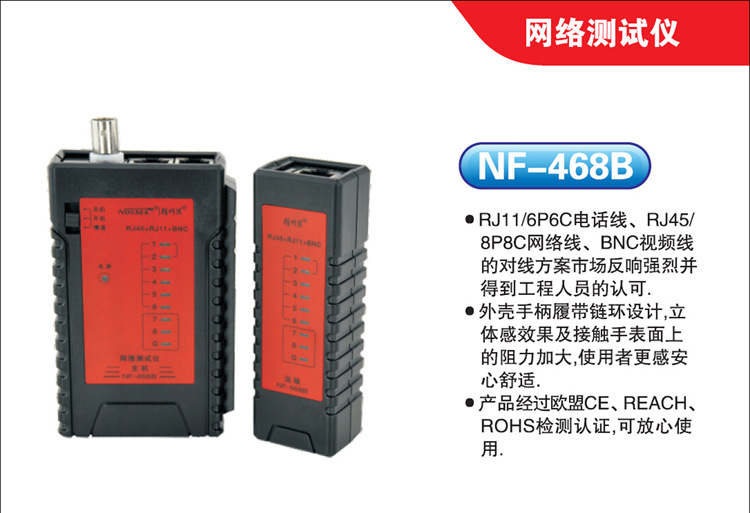

諾方舟精明鼠網路測試機 NF-468B
產品型號：NF-468B

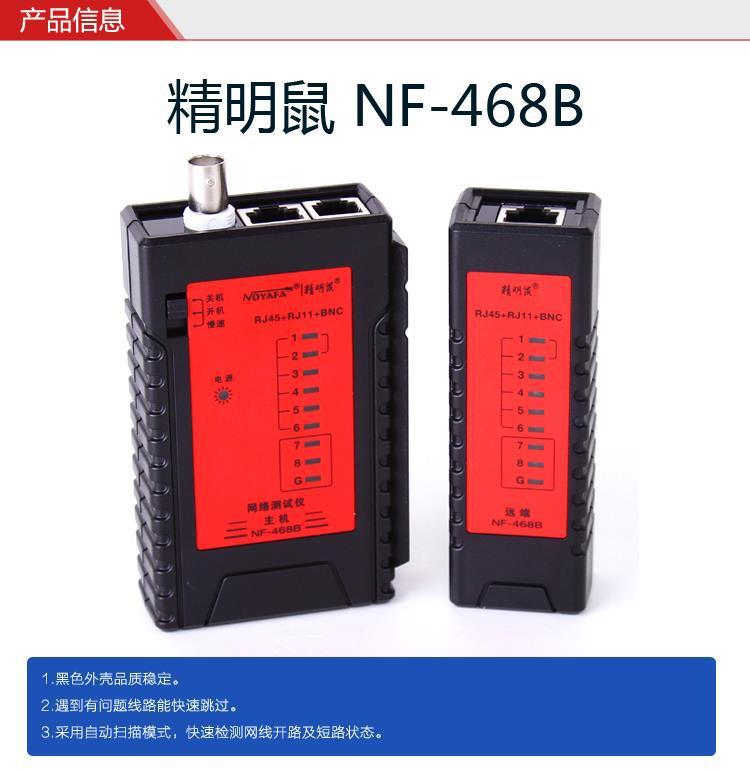

產品特點：
1.黑色外殼品質穩定。
2.遇到有問題線路能快速跳過。
3.采用自動掃描模式，快速檢測網線開路及短路狀態。
功能描述:
1.對雙絞線1、2、3、4、5、6、7、8、G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。
2.可實現電話線的對線和故障測試。
3.同軸電纜測試：如果電纜是好的，則二端BNC燈同時閃綠燈。

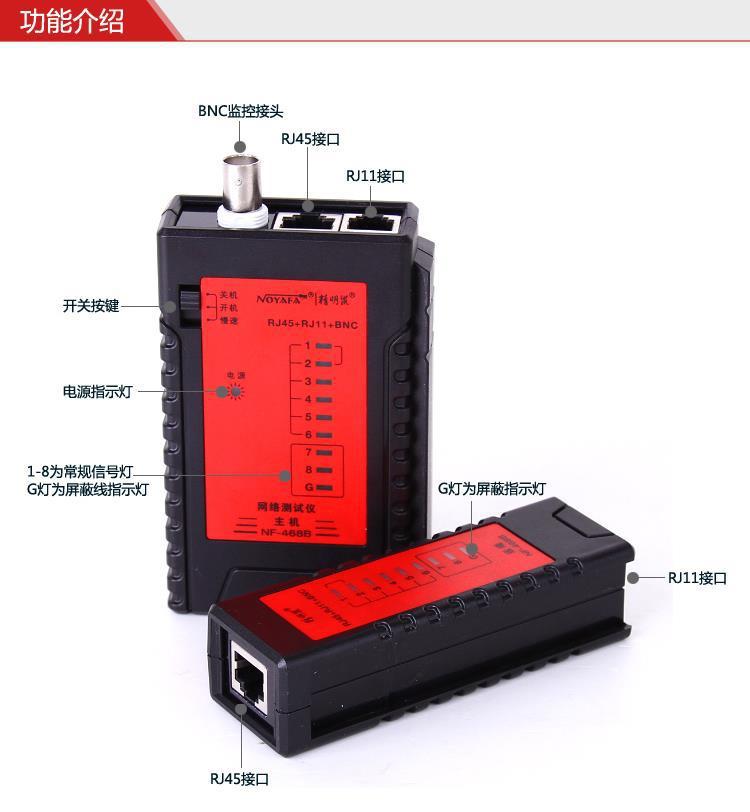

4.開關“OFF”為關機，“ON”為正常測試速度，“S”為慢速測試檔。
NF-468B 測線機、測網線、電話線、BNC線、三用測試機
NF-468B 三用多功能線纜測試機
采用自動掃描方式，快速測試，流線型外形，符合人體工程學設計。
線條流暢簡潔、防摔、防光設計，更符合現場施工。

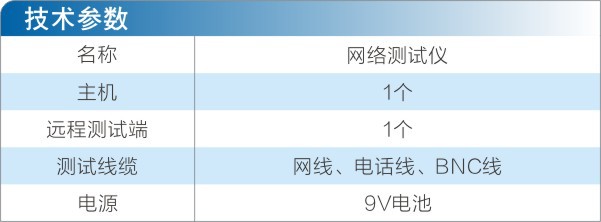

技術指標:
測試線纜：RJ11、RJ45、BNC
電源：DC 9V 疊層電池
耗電：25MA
體積：10.5*10.5*2.6 mm
重量：200G
產品特性
一、功能：
1.對雙絞線1，2，3，4，5，6，7，8，G線對逐根（對）測試，並可區分判定哪一根（對）錯線，短路和開路。
2.開關"OFF"為關機，“NO”為正常測試速度,“S”為慢速測試檔。
二、雙絞線測試：打開電源，將網線插頭分別插入主測試器和遠程測試器，
主機指示燈從1至G逐個順序閃亮，下圖例：
主測試器： 1-2-3-4-5-6-7-8-G
遠程測試器：1-2-3-4-5-6-7-8-G（RJ45）
1-2-3-4-5-6-------（RJ12）
1-2-3-4------------（RJ11）
若接線不正常，按下述情況顯示：
1.當有一根網線如3號線斷路，則主測試機和遠程測試端3號燈飾都不亮。
2.當有幾條線不通，則幾條線都不亮，當網線少於2根線連通時，燈都不亮。
3.當兩頭網線亂序，例2，4線亂序，則顯示如下：
主測試器不變： 1-2-3-4-5-6-7-8-G
遠程測試端為： 1-4-3-2-5-6-7-8-G
4.當網線有2根短路時，則主測試器顯示不亮，而遠程測試端顯示短路的兩根線燈都微亮，若有3根以上（含3根）短路時則所有短路的幾條線號的燈都不亮。

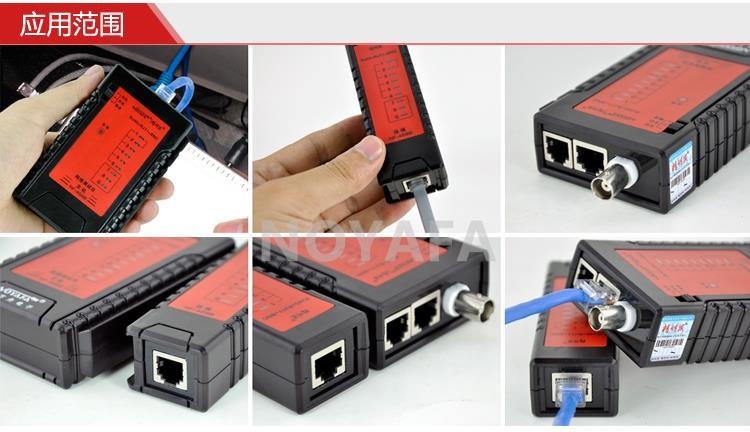

三、若測配線架和墻座模塊，則需二根匹配跳線（如110P4-RJ45）引到測試機上。
四、同軸電纜測試：如果電纜是好的，則二端BNC燈同時閃綠燈。
五、BNC線測試說明
1、撥動撥位開關，選擇快或者慢擋，電源指示燈亮。
2、將BNC測試線一端接入主測試器BNC頭，另一端接入RJ45轉BNC配線的BNC頭，並將配線的RJ45接入遠端測試端RJ45介面，則主測試器指示燈和遠程測試端指示燈1至2琢個閃亮並循環。
3、若斷線、亂序短路則如測試方法所述顯示。
4、測試完畢，關閉電源，電源指示燈滅。
包裝清單：
1. 主測試端 ---------- 1臺
2. 副測試端 ---------- 1臺
3. 說 明 書 ---------- 1份

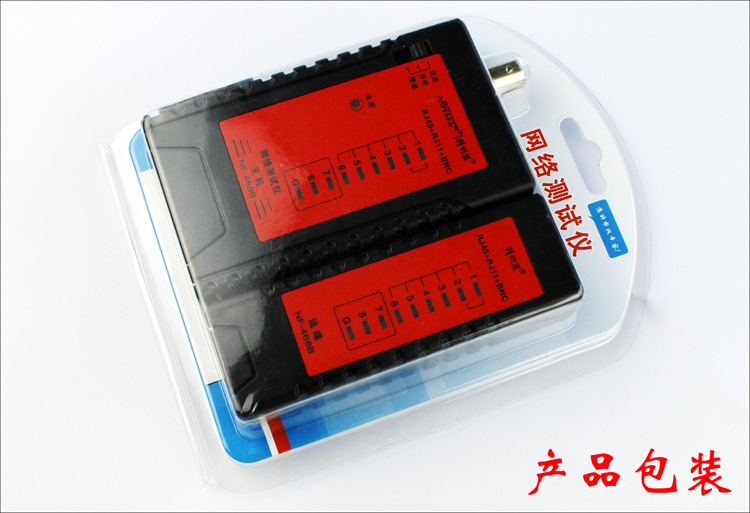

4. 吸塑包裝 ---------- 1個
5. RJ45轉BNC配適線 --- 1根
