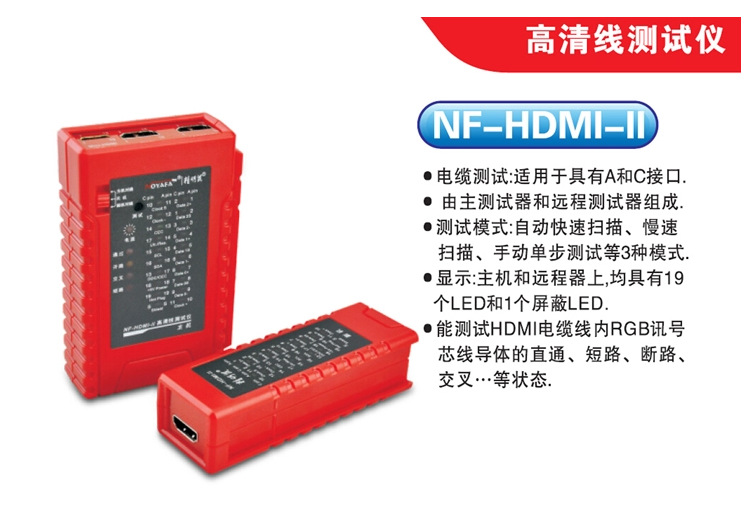

產品概述：

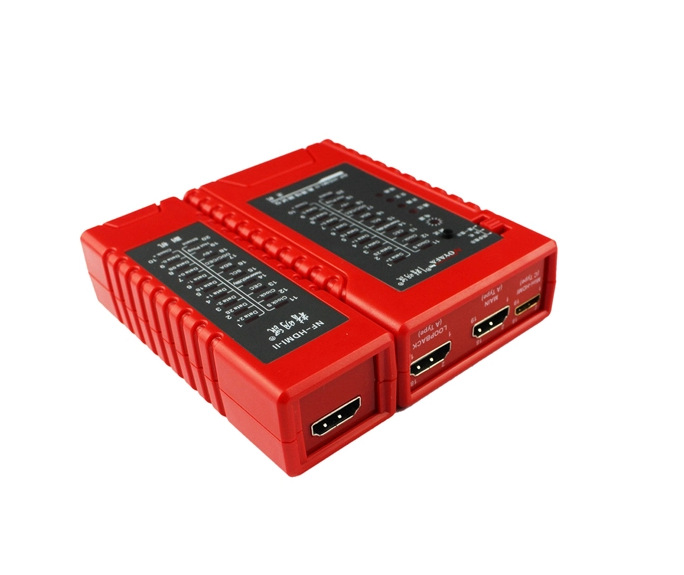

NF-HDMI型測試機是本公司最新研發出來的一款具有更多新型功能的HDMI高清線纜測試機。本設備由主測試端和遠程測試端兩部分組成。該新型測試機外觀流暢，手感好和貼心的人性化設計。可用於HMDI 1.2V &1.3V&1.4V等所有線材的測試，它能快速對19根功能線進行整體和逐根掃描並可區分判定哪一根開路，短路，亂序和錯線等多種線路狀況，具有的特點，是判斷HDMI高清線好壞的使用工具。
一、功能
1、對HDMI高清線按照1,3,5,7,9,11,13,15,17,19 2,4,6,8,10,12,14,16,18號線進行逐根測試，並可區分判定哪一根亂序，短路和開路。
2、測試HDMI線類型：
2.1、兩頭都是標準HDMI接頭。
2.2、兩頭都是迷你HDMI接頭。
2.3、一頭是標準HDMI接頭，一頭是迷你HDMI接頭。
3、開關“OFF”為關機，“CONTINUITY”為整體測試檔，“SWEEP”逐根測試檔。
二、測試方法及測試結果

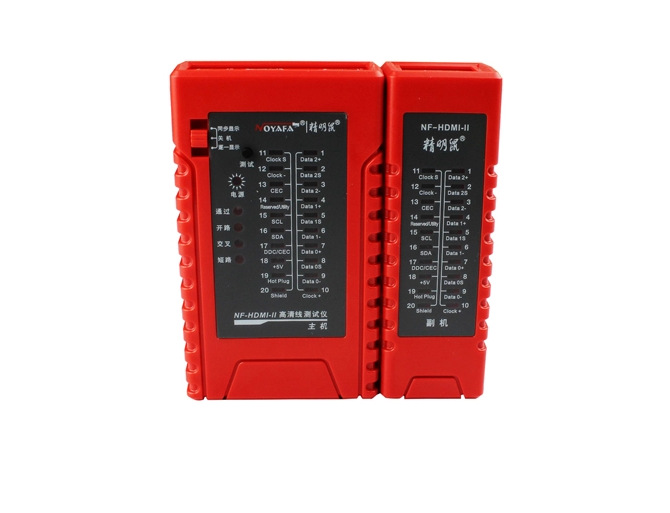

裝上9V電池，扣好電池蓋，把開關撥到逐根測試檔“SWEEP”或者 整體測試檔“CONTINUITY”，將要測試線纜的插頭分別插入主測試端和遠程測試端。當處在“SWEEP”檔，主測試端和遠程測試端指示從1至19逐個的順序亮；當處在“CONTINUITY”檔，主測試端和遠程測試端指示從1至19整體一起亮，如下圖所示：
主測試端：
1-3-5-7-9-11-13-15-17-19-2-4-6-8-10-12-14-16-18
遠程測試端：
1-3-5-7-9-11-13-15-17-19-2-4-6-8-10-12-14-16-18
若待測試線纜不正常，則會按如下情況顯示：
1、當待測HDMI線有線芯斷路，如6號線斷路，則主測試端和遠程測試端6號燈都不亮。
2、當有幾根線都不通，則主測試端和遠程測試端對應的幾個燈都不亮，當線纜少於兩根線連通時，燈都不亮。
3、當待測HDMI線有線芯有亂序時，例如3、6線亂序，則顯示如下：
主測試端不變：
1-3-5-7-9-11-13-15-17-19-2-4-6-8-10-12-14-16-18
遠程測試端為：
1-6-5-7-9-11-13-15-17-19-2-4-3-8-10-12-14-16-18
註：亂序情況下隻能是逐根測試檔“SWEEP”可以測試，整體測試檔“CONTINUITY”不可以測出亂序狀況。
4、當待測HDMI線纜有2根或2根以上短路時，則主測試端顯示不變，而遠程測試端所有短路的對應線號的燈都不亮。

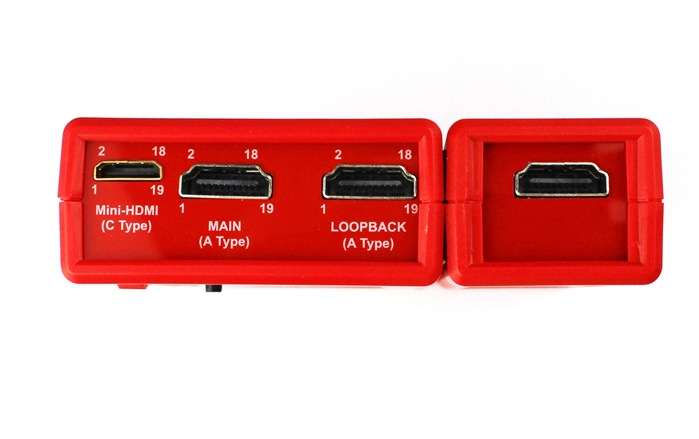

三、主測試端和遠程測試端都含一個標準HDMI接頭，一個迷你HDMI接頭，使用方便，不需任何轉換，非常方便和實用。
四、當待測HDMI線纜有屏蔽層時，線序指示燈亮些。當待測HDMI線纜沒有屏蔽層時，線序指示燈暗些。這是正常的現象，對測試結果沒有影響。

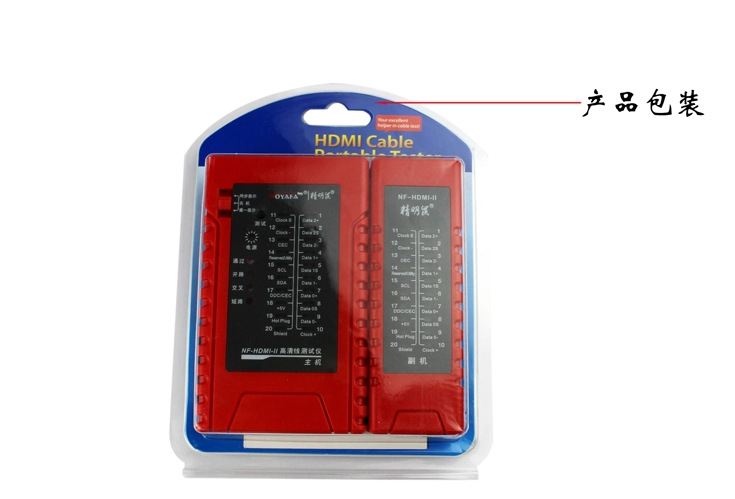

包裝清單：
1. 主測試端 --- 1臺
2. 副測試端 --- 1臺
3. 說 明 書 --- 1份
4. 吸塑包裝 --- 1個
