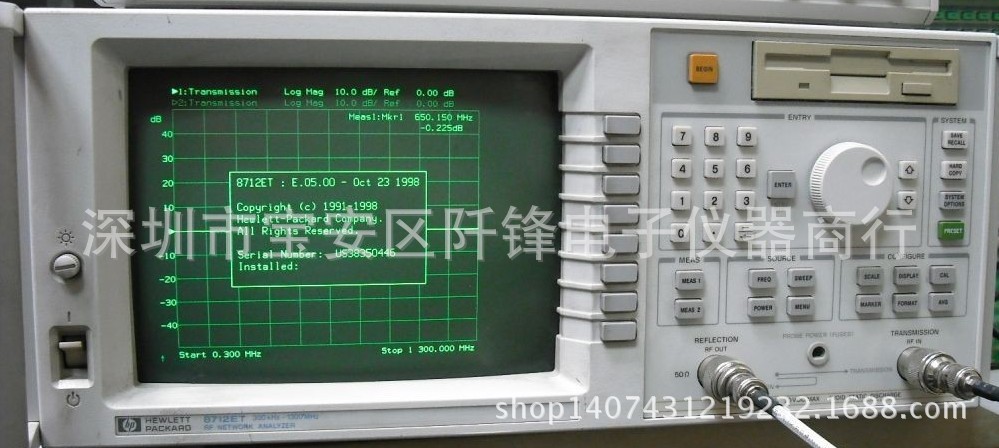

HP8712ET網路分析機詳細介紹：

頻率范圍：1.3KHz - 1.3G

出售二手HP8712ET網路分析機，HP8712ET它頻率范圍達1.3千兆赫即1.3G .

HP8712ET網路分析機傳輸/反射分析機（ET）型或S參數分相反機（ES型）備選品使您能在性能與成本的關系上作出最佳選擇，以滿足您的測量需要。

品牌:HP惠普/安捷倫
型號：HP8712ET
名稱：網路分析機傳輸/反射分析機

·頻率范圍:300KHz - 1.3GHz[S參數測量]
??（1）機器的各種軟、硬件是在購買時確定的，需要根據有線電視系統測量的特點正確配置。如系統阻抗必須是75Ω，輸出功率范圍、動態范圍等都要滿足系統要求.

（2）設備加電前註意電源輸入選擇是否正確，特別是第一次開機時。和許多進口機器相同，8712ET的電源輸入可以是交流110 V或220 V，使用前必須確保輸入選擇撥到220 V位置，否則會燒毀機器電源模塊。

（3）機器校正8712ET在第一次使用、經過一段時間使用或更換瞭測試線纜後，需要進行校正，其步驟為：開機預熱30 min，按下麵板上校正鍵（CAL），按軟鍵選擇屏幕上選項進入自動校正，按照屏幕上的提示，依次將開路接頭、短路接頭接到輸出口，再按提示將輸出口和輸入口直通，依次操作並確認後校正就完成瞭。註意在校正時最好使用測量時使用的電纜，否則在後麵測量的結果中將包括與原用電纜不同的測試電纜的相關因素，造成測試結果的誤差。

2.2 傳輸和反射指標的測量3各種指標的測量方法

3.1 8712ET在有線電視系統中主要測量的指標

使用8712ET可以測量有線電視系統中各種設備器材的很多指標。例如在有線電視光端機的指標測量中可測：帶內平坦度、光發射機射頻輸入反射損耗、光接收機射頻輸出反射損耗等；在分配器的指標測量中可測：帶內平坦度、分配損耗、相互隔離度、反射損耗等；在分支器的指標測量中可測：帶內平坦度、分支損失、插入損失、反向隔離度、分支隔離度、反射損耗等；在放大器的指標測量中可測：帶內平坦度、正反向增益、反射損耗等；在電纜的指標測量中可測：衰減特性、特性阻抗等；還有混和器、濾波器、調製器等設備器材的指標這裡就不一一列舉瞭。

從上麵列舉可看出，8712ET主要測量的還是帶內平坦度、衰減/增益、反射損耗3類指標。

3.2 帶內平坦度的測量

帶內平坦度表示在工作頻帶內各頻率點電平相對基準頻率點電平的變化量，變化量越小指標越好。國標對不同設備器材的帶內平坦度要求不一樣，如I類乾線放大器的指標要求是±0.3 dB，則表明一平坦信號通過此類放大器後，在工作頻帶內各頻點的電平最大值和最小值之差必須小於0.6 dB，否則就不合格。

帶內平坦度用8712ET的傳輸項進行測量，隻需將待測系統串接在8712ET的輸出和輸入口之間，從顯示屏上讀出其工作頻帶內電平最大值和最小值，將這兩個值相減並除以2即是它的帶內平坦度指標。

3.3 各類衰減和增益的測量

這些指標的測量主要是比較信號通過設備器材後的電平變化量。用8712ET的傳輸項進行測量，讀出在指定頻帶內的電平最小值即可。各種指標表示瞭不同的含義，測量時接法也不相同，分別介紹如下：（1）分配損失：是指傳輸信號在分配器的輸入端和輸出端的信號電平差。測量時將8712ET輸出接到分配器的輸入端，將8712ET輸入接到分配器的輸出端。國標根據分配器輸出口數量對分配損失指標有不

同要求。

（2）相互隔離度：是指從分配器某一輸出端加入的信號電平與從其他輸出端測得的輸出電平之差。測量時將8712ET輸出接到分配器的一個輸出端，將8712ET輸入接到分配器的另一輸出端。

（3）插入損失：是指分支器主路輸入端電平與主路輸出端電平之差。測量時將8712ET輸出接到分支器的輸入端，將8712ET輸入接到分支器的分支輸出端。

（4）分支損失：是指分支器主路輸入端電平與分支輸出端電平之差。測量時將8712ET輸出接到分支器的輸入端，將8712ET輸入接到分支器的分支輸出端。分支損耗與插入損失成反比，並與分支口數量有關。

（3）分支隔離度：是指從分支器某一分支輸出口加入的信號電平與從其他分支輸出口測得的輸出電平之差。測量時將8712ET輸出接到分支器的一個分支輸出口，將8712ET輸入接到分支器的另一個分支輸出口。

（4）反向隔離度：是指從分支器主路輸出端加入的信號電平與從分支輸出口測得的輸出電平之差。測量時將8712ET輸出接到分支器的主路輸出端，將8712ET輸入接到分支器的分支輸出口。

（5）增益：是指放大器對信號的放大倍數，即輸入電平與輸出電平之差。對於雙向放大器還有正向增益和反向增益的區別，測量正向增益時將8712ET輸出接到放大器的輸入端，將8712ET輸入接到放大器的輸出口；測量反向增益時，接法相反。

（8）電纜的衰減特性：是指電纜由於電阻、漏電等因素對信號的衰減，一般用dB/km表示。測量時將待測電纜串在8712ET輸入、輸出端之間，用測量值除以待測電纜長度即可。以上指標中，除增益外大多指標在不同頻段要求不同，需要分頻段讀取。另外，除隔離度在測量時讀取最大值外，其他指標在測量時讀取最小值。

3.4 反射損耗的測量

有線電視系統中要求設備器材的輸入、輸出阻抗和同軸電纜特性阻抗都是75Ω，理想情況下，各部分阻抗完全匹配，則系統的反射損耗無窮大。而實際中不可能完全阻抗匹配，反射損耗就可以反映設備器材的阻抗是否標準。

在實際測量反射損耗時，用8712ET的反射項進行測量，隻需將設備待測介面或電纜接在8712ET的輸出 4測量中的一些註意事項和技巧

4.1 一些註意事項

在使用8712ET進行測量時，除按上麵的步驟和方法進行測量外，還要特別註意以下一些事項，否則不但可能影響測量結果的準確性，還可能損壞機器。

(1)待測設備介面不能帶電。例如大多數放大器的介面可饋電，電壓一般是交流60 V，如此介面接到8712ET上會損壞機器。測量前，必須確保此介面的饋電輸出保險已拔出，並用萬用表測量確定無饋電輸出。

(2)8712ET和待測設備必須統一接地。保證8712ET和待測設備的地電位相同是很重要的，既保證測試人員在測量時不受電擊，也避免對設備造成損壞，同時確保測量結果準確。

(3)測試電纜的介面必須與待測介面類型匹配，並盡量減少中間環節。由於大多數有線電視設備和器材使用F接頭，且分為公、英製，測量前應準備好N轉公製F的電纜和N轉英製F的電纜，將8712ET和待測設備直接連接，避免用轉換頭和轉接線，或公英製混接，否則增加中間環節或接頭不匹配都將影響測量結果，混接還易磨損接頭。

(4)測試中更換瞭測試電纜要重新對8712ET進行校正，否則會由於測試電纜之間的指標差異造成測量結果的誤差。

(5)要根據待測設備情況正確設置輸出電平和掃頻時間。各種設備器材，特別是一些有源設備對輸入電平有要求，如果輸入信號電平偏高或偏低，都可能造成設備工作不正常，影響測量結果。由於8712ET發出的是掃頻信號，不同於有線電視信號(許多頻道同時存在信號)，信號的有效電平要進行換算。同時需要註意8712ET在屏幕上顯示的電平單位是dBmW，而不是dBmV，將它換算為日常使用的dBμV要加108.75，即0 dBmW=108.75 dBμV。另外還要註意掃頻時間的選擇。對於許多設備掃頻時間多少沒有關系，但對於光端機，隻有掃頻時間大於5 s，設備才能正常工作。

(6)測量傳輸時要註意一些設備中衰減和均衡的設置。如大多數放大器中都有衰減和均衡的調節旋鈕或插片，測量時要把這兩項調到0。

(7)測量時設備器材的一些相關空介面要連接標準75Ω負載，否則會影響測量結果。

(8)測量中使用到的接頭、負載等非待測設備和器材必須合格，而且在校正時盡量將它們計入，否則也會影響測量結果的準確性。
