工程寶^TM 視訊 測試機---STest-893

第V代，3.5英寸大屏幕，中文全功能版

  第V代工程寶^TMSTest-893，集合瞭眾多工程商的建議，產品的功能、操作以及設計上，做瞭改進。3.5英寸大屏幕高清晰顯示，DC12V 1A電源輸出、音頻測試、視訊信號衰減測試等功能，更加適合於攝影機和快球的安裝和維護。

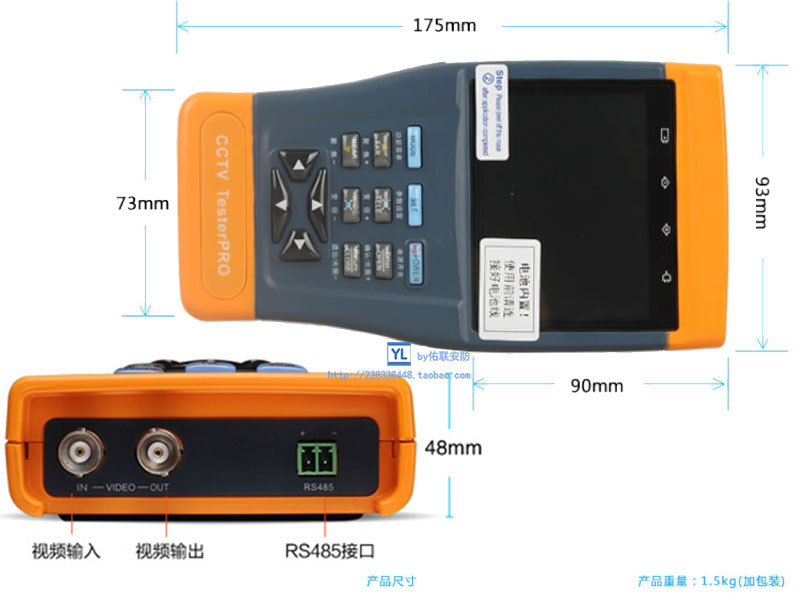

  專業的外觀設計，使得機器擁有3.5英寸大屏幕的顯示器，同時產品的厚度比STest-893的型號更薄，寬度、長度跟STest-893一樣。

  輕觸型按鍵，手感更好；沉金工藝，按鍵更加靈敏、耐用。

· 視訊 工程安裝和維護

· 快球、攝影頭檢測

· 視訊傳輸通道檢測

· PTZ雲臺協議控製

· 中文操作介麵，菜單友好、簡潔、美觀、易用

· 3.5英寸 大屏幕高清晰TFT-LCD顯示屏 new

· LCD顯示屏的亮度、對比度、色彩飽和度可調

· LCD顯示屏 的背光亮度可調

· NTSC，PAL自動識別，自動適應 ，視訊製式顯示

· 視訊信號衰減測量

· DC12V 1A電源輸出，為攝影機提供應急電源

· 音頻測試，測試前端監聽器的音頻信號

· 圖像發生器，發送多種製式彩色圖型條（白、黃、青、綠、粉、紅、藍、黑）

· 首創地址掃描功能，快速尋找RS485通信地址

· 雲臺續轉測試，測試雲臺連續轉動是否正常 new

· 低功耗，工作時間長達12小時

· PTZ控製協議代碼捕捉和顯示

· 支持Pelco-D、Pelco-P、SAMSUNG等 二十多種控製協議

· 可調用快球的菜單，對其進行設置及復位

· 支持RS232和RS485介面，速率可調150-19200bps

· 網線測試功能 （真正測試2線和2線以上的各種接法，並顯示測試編號）

· 電池電量圖型化實時顯示，直接簡潔

· 可直接充電，可使用外接電源

· 有自動省電（低功耗模式）功能，使用時間更長

· 簡單易用，操作者幾乎可免培訓迅速上手

1． 3.5英寸 大屏幕顯示，顯示攝影機圖像

STest-893視訊 測試機， 采用瞭3.5英寸大屏幕數字LCD監視器， 顯示區域更廣更清晰，更加直觀方便地 顯示出攝影機圖像效果。

LCD監視器亮度、對比度、色彩飽和度可調， 背光亮度可調適合野外施工和維護。

2．視訊信號強度測量

STest-893視訊 測試機，新增瞭視訊信號強度測量，測試視訊信號是否衰減或過高。視訊信號由於視訊線纜過長會造成信號衰減，視訊信號的衰減會造成圖像暗淡，降低圖像動態范圍；如視訊信號過強，會造成虛影，降低圖像的清晰度。STest-893的視訊信號測量功能，實時顯示視訊信號的電平值，如果超出范圍，機器的屏幕會有提示信息顯示。

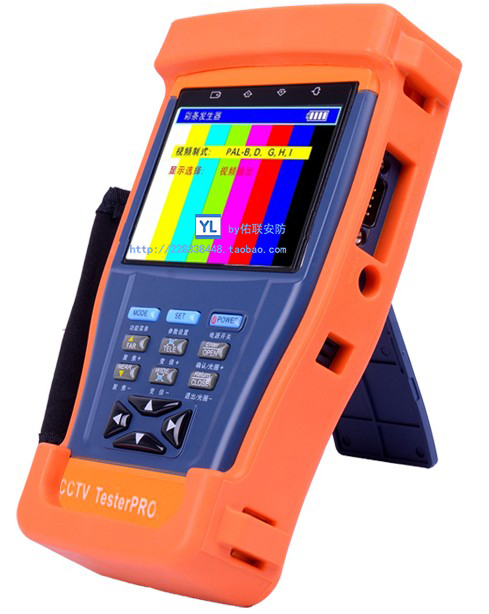

3．多製式圖像發生器發送彩色條，檢測 傳輸通道

STest-893可通過視訊OUT端口，發送多種製式（PAL，NTSC）彩色圖型條，圖型條有：白、黃、青、綠、粉、紅、藍、黑共八種顏色，通過 中心的監視器是否接收到彩色圖型條來判斷視訊通道是否正常傳輸，同時，通過 中心接收到的彩色圖型條，可以判斷是否因為傳輸有衰減或乾擾造成顏色偏差。該設備也可由視訊OUT端口發送彩色圖案，同時在IN端口接收並顯示，適合視訊傳輸的現場檢測，如視訊光端機、視訊線纜等。

4．12V電源輸出，為攝影機供電

STest-893視訊 測試機專門為攝影機的供電而設計瞭12V 1A的電源輸出端口，為攝影機提供臨時的供電。主要應用於一些攝影機的現場演示和測試，同時，對於一些需要安裝攝影機的場地，因為項目實施之前現場沒有電源，必須找到臨時的電源為攝影機供電，STest-893的供電輸出就發揮瞭必要的作用。

5．音頻測試功能，測試前端音頻設備的聲音是否正常

STest-893視訊 測試機的音頻測試功能，可以對視訊 前端的監聽器等音頻設備進行測試。

6．球機或解碼器PTZ控製

STest-893視訊 測試機內置Pelco-D/P，SAMSUNG，Panasonic等二十多種PTZ控製協議，通過自身的RS485或RS232介面，用戶可以控製雲臺的上、下、左、右轉動，以及調整一體機的變焦、聚焦、光圈大小。

7．預置位的設置、調用及球機參數的設置

STest-893視訊 測試機支持雲臺預置和調用功能，將球機將當前狀態下雲臺的水平角度、傾斜角度和攝影機鏡頭焦距等位置參數保存到該機表中，也能通機表快捷調出預置位。

STest-893視訊 測試機能通過預置位調用快球的主菜單，編輯球機各項參數。

8．RS485地址掃描功能，協助工程師查找快球的地址

STest-893視訊 測試機獨特的地址掃描功能，可以快速協助工程師查找快球的地址。維護工程對於一些需要維護的快球，有可能不知道快球的地址，如果要拆下快球來檢查，工作量比較大。STest-893獨立的掃描功能，可以幫助工程師查找球機的地址。

9．UTP網線測試

STest-893獨特的網線測試功能，通過機表上的UTP Cable Test測試端口，可以測試出各種網線的連接方式（任意兩線或兩線以上），甚至視訊 工程的各種RJ45連接，都可以快速、準確顯示出來。簡單、方便、實用。

STest-893也是佈線工程的分線器，它除瞭顯示UTP網線的連接方式，同時也顯示瞭網線編號，工程師能夠準確的判斷並標記該網線的始端和末端位置，從而在繁雜的網線堆中快速理順網線連接。

10．數據捕捉功能

機表可通過RS485/RS232介面捕捉鍵盤或DVR發過來的控製協議代碼，檢驗 中心機房發送過來的PTZ控製命令數據是否能正常收到，驗證RS485/RS232數據傳輸。

11．聚合物鋰電池和DC 5V外接電源供電，電池電量圖型實時顯示

采用大容量聚合物鋰電池供電，更加安全可靠，性能更加穩定。充電時間短，電池充電時間4小時，而機表連續工作長達15個小時。　

12．中英文菜單，操作簡單

         中、英文操作介麵，兩種語言可選，機表的操作菜單友好、簡潔、美觀、易用。
