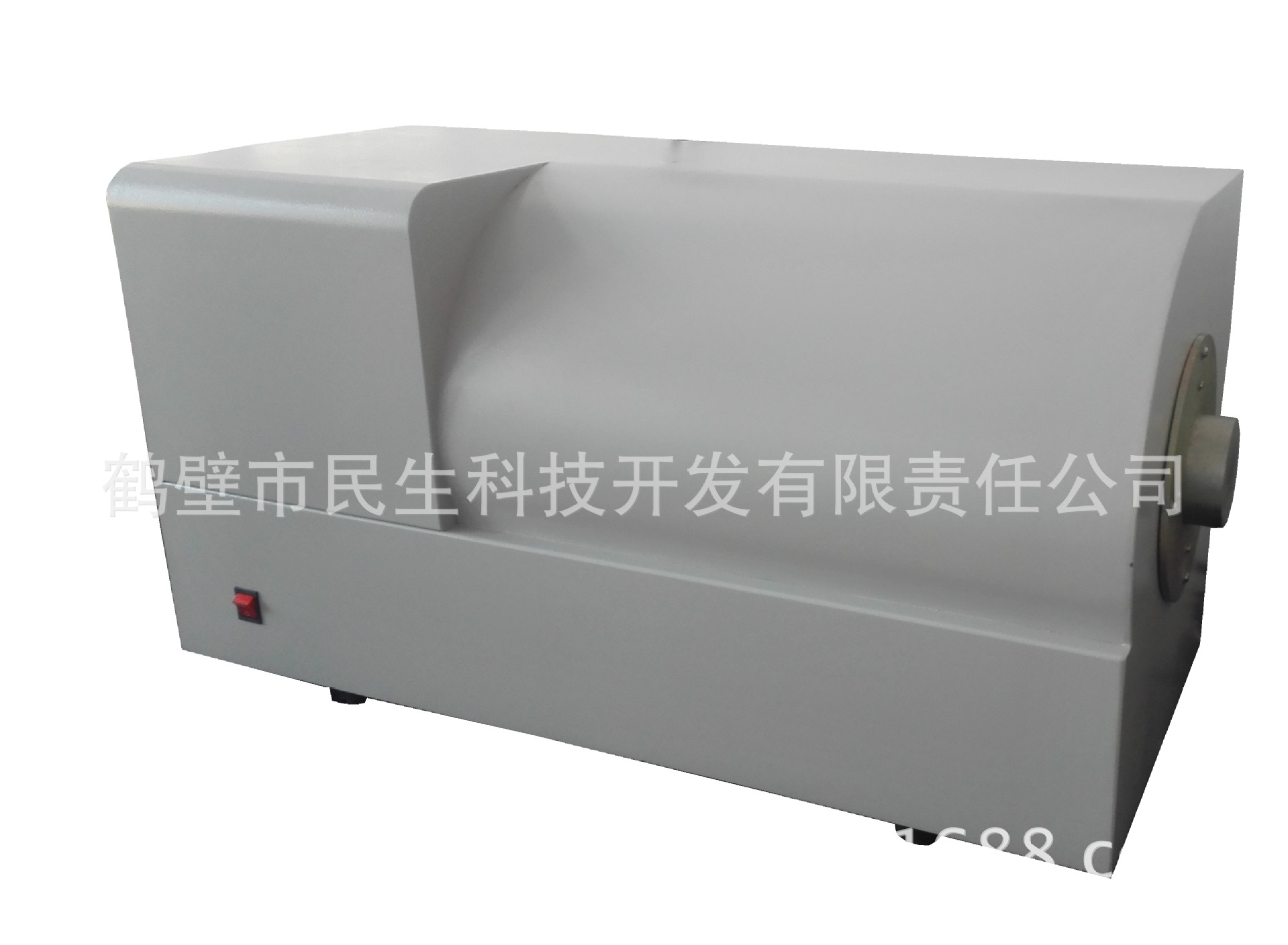

ZDHR-3微機灰熔點測定機

微機灰熔點測定機適用范圍:

適用於測定各種煤和焦炭的灰熔融特性,微機控製升溫速度，溫升特性符合國標。微機屏幕自動顯示灰錐圖像，自動打印各熔融溫度及形狀。系統具有存盤及讀盤功能，並可隨時調出查看。超細熱電偶設計，消除圖像乾擾。增加CCD攝影，試驗過程的攝影機采集圖像，清晰直觀。

微機灰熔點測定機性能特點:

1.由計算機控製，自動讀溫、控溫、恒溫，采用 CCD 攝影技術采集灰錐圖形並存盤打印，一次試驗可測定1～4個樣品。

2.采用新穎的加熱器件和保溫材料，確保爐體長時間不損壞，並且升溫快、控溫準確、故障率低。

3.具有先進合理的吸塵、排煙裝置，保證測試結果準確及試驗室清潔。

4.計算機從900度起每分鐘拍攝一張照片，自動完成照片的存儲、並隨時可以調用查看等。

5.實驗報告打印即可以打印出當前單個灰熔融性測試報告，也可以打印出全部四個測試圖像報告。

6.軟件全麵支持 Windows 平臺，穩定性好。

微機灰熔點測定機技術參數:

高溫爐：臥式爐

加熱元件：矽碳管

加熱電源： 220V ± 10% 50HZ

試樣個數： 1-7 個

實驗氣氛：弱還原性、氧化性

最大加熱電流： 30A

最高加熱溫度： 1600 ℃

溫度采集元件：鉑銠 - 鉑熱電偶（S 分度）

升溫控製方式：自動調節控製

測溫范圍： 0~1500 ℃，分辨率 1 ℃

外形尺寸： 860mm×380mm×470mm

整機重量： 45kg

升溫速度： < 880 ℃ 15-20 ℃ /min; 880 ～ 900 ℃ 15 -1 ℃ /min ;900 ～ 1500 ℃ 5 ± 1 ℃ /min

註：由於高溫爐的熱慣性較大，為保證 900 ℃ 後升溫速度滿足 5 ± 1 ℃ / 分鐘的要求，從 880 ℃ 開始逐漸降低溫升速度，因此這個階段溫升速度為 15 -1 ℃ / 分鐘。

灰錐觀察方式：攝影機自動攝取，計算機顯示。

本機器符合國傢標準《煤灰熔融性的測定方法》（ GB219-96 ）所提示四點技術要求：

1.高溫恒溫帶長約 30mm （ t ＝ 5 ℃ ）。

2.能比較準確地控製升溫速度（ 900 ℃ 以前為 15 -20 ℃ /min ,900 ℃ 以後為 5 ℃ ± 1 ℃ /min ），並在三小時內加熱到 1500 ℃ 。

3.可用通氣法或封碳法來控製爐內氣氛為弱還原性，也可用空氣於爐內自由流通的方法來控製為氧化性氣氛。

4.800 ℃ 以後爐內試樣即清晰可見。

微機灰熔點測定機機器結構:

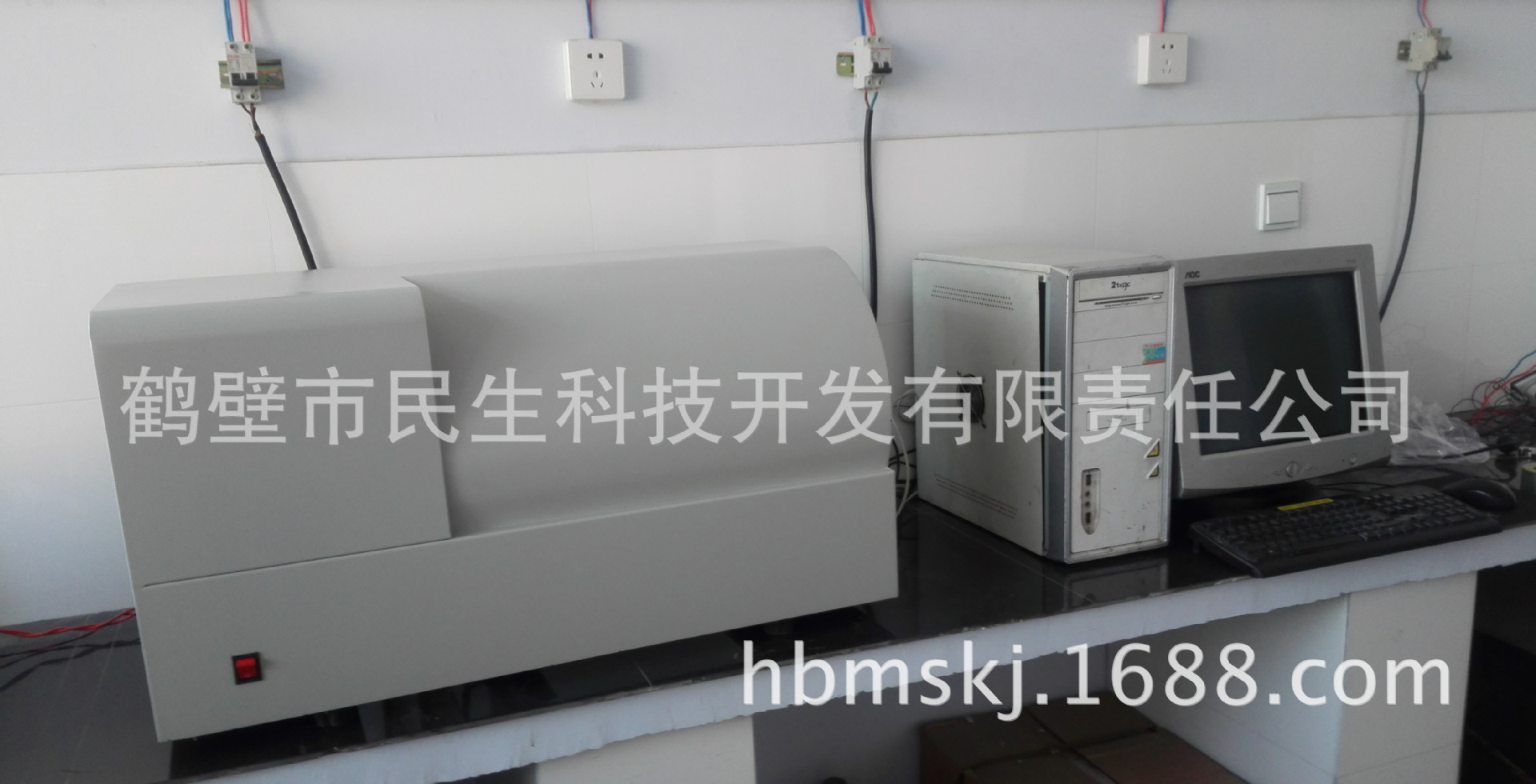

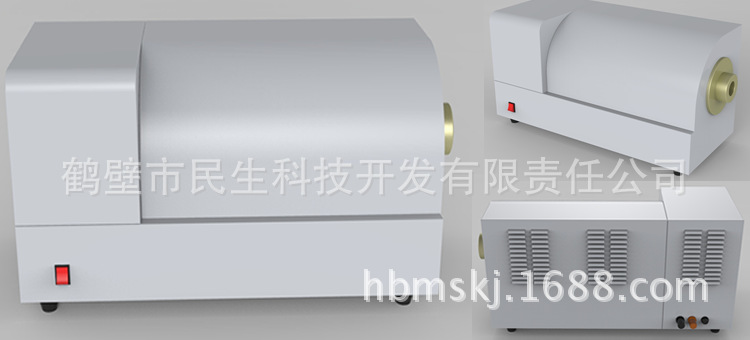

1 、本機器由計算機、控製箱、高溫爐組成。見下圖：

2 、計算機主機板插有圖像采集介面板。

3 、主機內裝有攝影機、控溫元件及單片微機系統。

4 、高溫爐為臥式爐，加熱元件為矽碳管。

微機灰熔點測定機安裝:

1.將機器放置水平，將矽碳管小心地插入剛玉外管內，再將剛玉內套管插入矽碳管內，並在矽碳管的兩頭墊上石棉板圓環槽，讓裝在外擋板上的石棉板圓環槽將矽碳管卡住，矽碳管與剛玉外管之間隙均勻，否則，應調整石棉板，然後插入剛玉內套管，蓋上觀察孔蓋和電偶蓋。
2.在矽碳管噴鋁部位裝上電療卡子，接上導線，導線用帶有瓷珠的連接線連接到爐體下方的接線柱上。卡子離爐體較近部分應切成斜槽，不要接觸到爐體和外擋板的螺絲，以免短路。
3.取出攝影頭及鏡頭，安裝到攝影頭支架，擰開鏡頭蓋，使攝影頭對準高溫爐的觀測孔，連接攝影頭電源，將攝影頭的信號線連接到電腦的視訊采集卡上，打開微機灰熔點測定機軟件或采集卡自帶的視訊軟件，調整鏡頭角度，在電腦軟件觀察窗口能夠清晰看到。註意：攝影頭與高溫爐觀測孔應保持15厘米的距離，以免溫度過高損壞攝影頭。
4.將熱電偶插入電偶蓋孔內，電線分清正負極，插入線路板。
5.打卡采集卡包裝盒，取出采集卡，打開電腦主機機箱，將視訊采集卡安裝在一個空的PCI插槽上，從視訊采集卡包裝盒中取出螺絲，將視訊采集卡牢牢地固定在機箱上，將攝影頭的信號線連接到視訊采集卡上，將視訊采集卡的安裝盤放入光驅，安裝視訊采集卡驅動，重新啟動計算機，完成采集卡軟件的安裝。
6.將所帶電纜線接至~220V單相電源，然後用串行通訊電纜與主控微機連接。

微機灰熔點測定機機器的使用:

1 、高溫帶測定。機器安裝好後，必須測量其高溫帶，以選擇試樣放置部位。

2 、試樣放置於灰錐托板上。

灰錐托板放置於剛玉舟之槽中。然後在剛玉舟裡放置控製氣氛用的物質，如木炭、無煙煤、石墨等。

3 、爐內氣氛控製。

（ 1 ）弱還原性氣氛

本機器之高溫爐膛有兩種：氣密的剛玉管和氣疏的剛玉管（通常機器配套的是氣疏的剛玉管）其弱還原性氣氛的控製方法分別是：

A 、氣密剛玉管：於爐膛中央放置石墨（粒度≤0.2mm ，灰分≤15% ） 5 ～ 6g ，或通入 50 ± 10% 的 H 2 和± 10% 的 CO 2 混合氣體，通氣速度≥100m 1/min 。

B 、氣疏剛玉管 : 於爐膛中央放置石墨（粒度≤0.2mm ，灰分≤15% ） 15 ～ 20g ，石墨兩側放置無煙煤（粒度≤0.5mm ，灰分≤ 15% ） 30 ～ 40g 。

封入的含碳物質除石墨、無煙煤外，亦可是木炭、焦炭、石油焦等。它們的粒度、數量和放置部位視具體情況而定。

（ 2 ）氧化性氣氛

爐內不放任何含碳物質，並使空氣自由流通。

（ 3 ）爐內氣氛鑒定

當采用封入含碳物質的辦法來產生弱還原性氣氛時，需用下列方法之一來判斷爐內氣氛。

A 、標準錐法：選取含三氧化二鐵 20-30% 的易熔煤灰，預先在強還原性（爐內通 100%H 2 或封入大量無煙煤或木炭），弱還原性和氧化性氣氛中分別測出其熔融性溫度（在強還原性和氧化性氣氛之 T2 或 T3 應比弱還原性氣氛者高 100 ～ 300 ℃ ）然後以它們為標準來鑒定爐內氣氛。如測出的 T2 或 T3 還原與弱性氣氛中的測定值相差不超過 50 ℃ ，則證明爐內氣氛為弱還原性；否則，應根據它們與強還原性和氧化氣氛中的測定值的相差情況以及封入之含碳物質的氧化程度來判斷氣氛是強還原性還是氧化性。

B 、取氣分析法：從爐子高溫帶以 5 ～ 7m 1/min 的速度取出氣體進行萬分分析如在 1000 ～ 1300 ℃ 內還原性氣體（主要是 CO ，也包括 H 2 ， CH 4 ），為 10 ～ 70% （ 1100 ℃ 下它們和 CO 2 之體積比 1 ： 1 ）且 O 2 含量 0.5% 則為弱還原性氣氛。

微機灰熔點測定機操作步驟：

用鼠標單擊“開始”按鈕。屏幕出現“開始”選單。單擊“開始”選單上“程序”下的“微機灰熔點”或雙擊桌麵上的“微機灰熔點”快捷圖標，即開始運行灰熔融性測定程序，屏幕顯示主畫面。

略。。。

其他操作方法可參考《使用說明書》

微機灰熔點測定機日常操作:

1 、打開計算機電源，運行灰熔點測定機程序。

2 、合上加熱電源刀閘，打開機器控製箱電源。

3 、將載有木炭和灰錐的樣舟推到探頭尖端下方，四灰錐靠近探頭的頂端。

4 、用鼠標單擊啟動開始升溫。

5 、 200 ℃ 左右蓋好前石英蓋。

6 、 800 ℃ 左右調節攝影頭光圈及位置，使屏幕剛好看清灰錐。

7 、等待實驗結束後，挑選合適的圖形存入對應溫度點。
