掌上型光時域反射計

產品綜述：
　　AV6416掌上型光時域反射計是針對FTTx而設計的測試機器。該產品主要用於測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性，並能對光纖線路中的事件點、故障點準確定位。廣泛應用於光纖通信系統的工程施工、維護測試及緊急搶修；光纖光纜的研製與生產測試等。

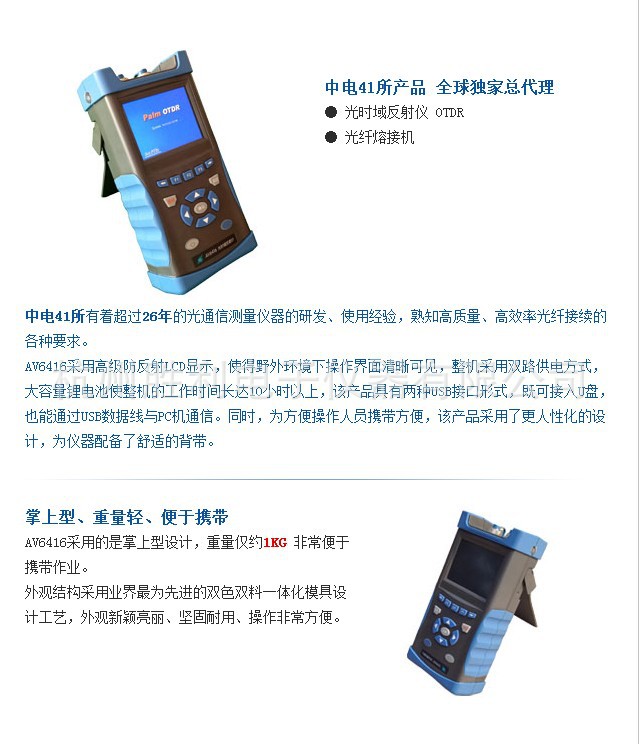

　　AV6416外觀結構采用世界上最為先進的雙色雙料一體化模具設計工藝，外觀新穎亮麗、堅固耐用、操作非常方便，采用高級防反射LCD顯示，使得野外環境下操作界麵清晰可見，整機采用雙路供電方式，大容量鋰電池使整機的工作時間長達10小時以上，該產品具有兩種USB介面形式，既可接入隨身碟，也能通過USB數據線與PC機通信。同時，為方便操作人員攜帶方便，該產品采用瞭更人性化的設計，為機器配備瞭舒適的背帶。

主要特點：
　　● 掌上型、重量輕、便於攜帶
　　● 業界最先進的雙色雙料一體化防濺式模具工藝，堅固耐用
　　● 高級防反射LCD，野外環境下顯示界麵清晰可見
　　● 1.6m超短事件盲區，測試光纖跳線輕松自如
　　● 具有自動及手動測試功能
　　● 雙USB介面功能，既可外接隨身碟，也能通過ActiveSync軟件與PC機通信
　　● 支持Bellcore GR196文件格式
　　● 智能電池電量指示及電池低電壓告警功能
　　● WinCE視窗操作系統，中英文操作界麵
　　● 10小時超長電池續航時間，適於長時間野外施工
　　● VFL可視故障定位功能
　　● OTDR光輸出頭采用可更換方式，端麵清潔更加方便

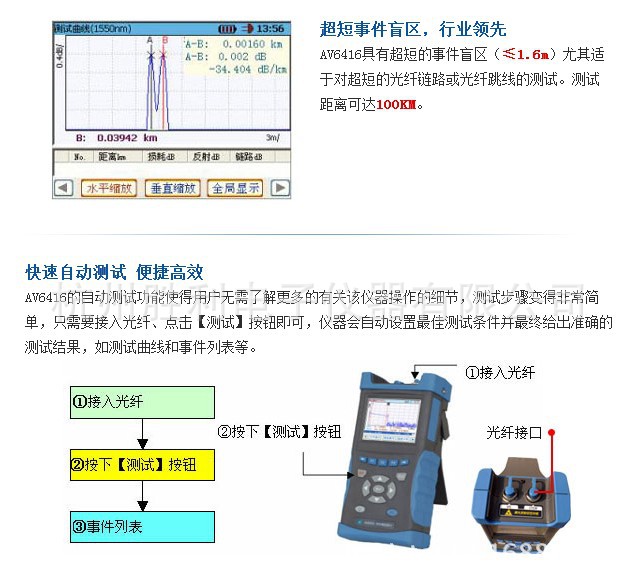

●超短事件盲區
　　AV6416具有超短的事件盲區，尤其適於對超短的光纖鏈路或光纖跳線的測試。

●快速自動測試
　　AV6416的自動測試功能使得用戶無需瞭解更多的有關該機器操作的細節，測試步驟變得非常簡單，隻需要接入光纖、點擊【測試】按鈕即可，機器會自動設置最佳測試條件並最終給出準確的測試結果，如測試曲線和事件列表等。

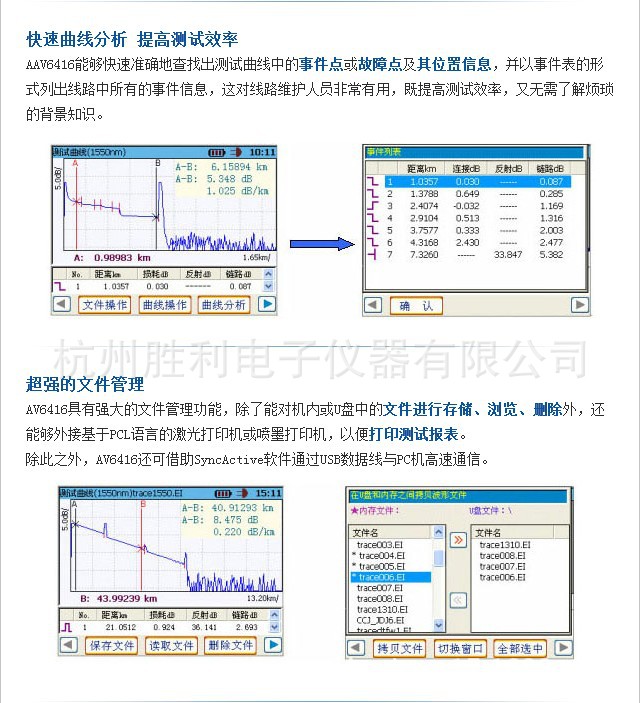

●快速曲線分析
　　AV6416能夠快速準確地查找出測試曲線中的事件點或故障點及其位置信息，並以事件表的形式列出線路中所有的事件信息，這對線路維護人員非常有用，既提高測試效率，又無需瞭解難以理解的背景知識。

●超強的文件管理
　　AV6416具有強大的文件管理功能，除瞭能對機內或隨身碟的文件進行存儲、瀏覽、刪除外，還能夠外接基於PCL語言的激光打印機或噴墨打印機，以便打印測試報表。除此之外，AV6416還可借助ActiveSync軟件通過USB數據線與PC機高速通信。

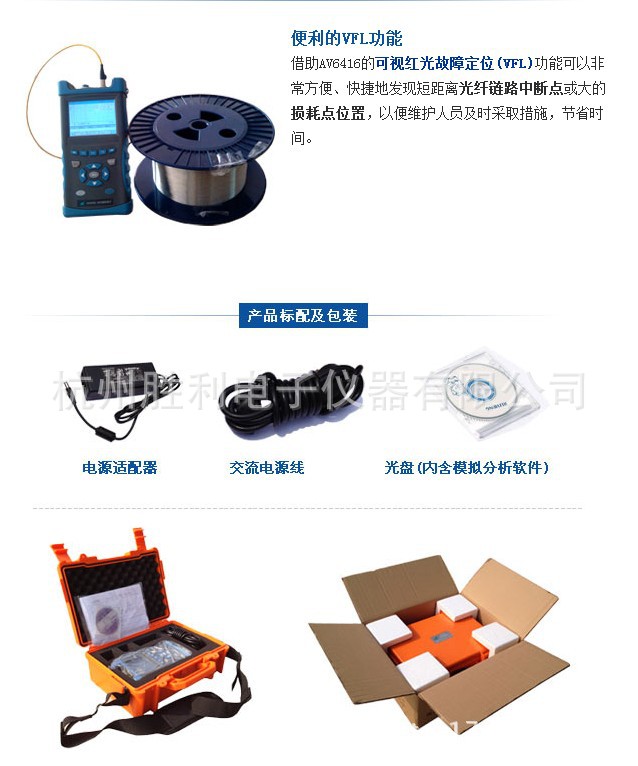

●便利的VFL功能
　　借助AV6416的可視紅光故障（VFL）功能可以非常方便、快捷地發現短距離光纖鏈路中斷點或大的損耗點位置，以便維護人員及時采取措施，節省時間。

●典型應用

　　AV6416掌上型光時域反射計主要用於對FTTx網路的測試。該產品為用戶提供瞭一種低成本的測試方案，具有手動測試、自動測試和盲區測試3種模式。
手動測試模式：該測試模式適於那些對該機器比較瞭解的熟練操作者，因此能夠得到更加準確的測試結果。在手動測試模式中，用戶可根據測試需要選擇實時測試模式或平均測試模式，實時測試可快速檢測光纖鏈路的動態變化，應用於需要實時監測或觀察光纖鏈路的對接過程及效果。
平均測試模式：該模式適用於對狀態穩定光纖鏈路的測試，應用平均測試模式可以盡最大可能地抑製測試曲線中的噪聲，從而得到更加精確的測試結果。在平均測試模式中，平均次數的大小將影響最測試曲線中噪聲的抑製效果，平均次數越大，則對噪聲的抑製效果越好，但測試時間也相應的加長，因此，在實際使用中要根據需要設置平均次數。
盲區測試模式：該模式適用於對超短距離光纖的測試，如測試光纖跳線的長度等，在該模式下，如希望機器獲得最好的測試結果，要求被測光纖末端的反射損耗(或稱回波損耗)大於40dB。

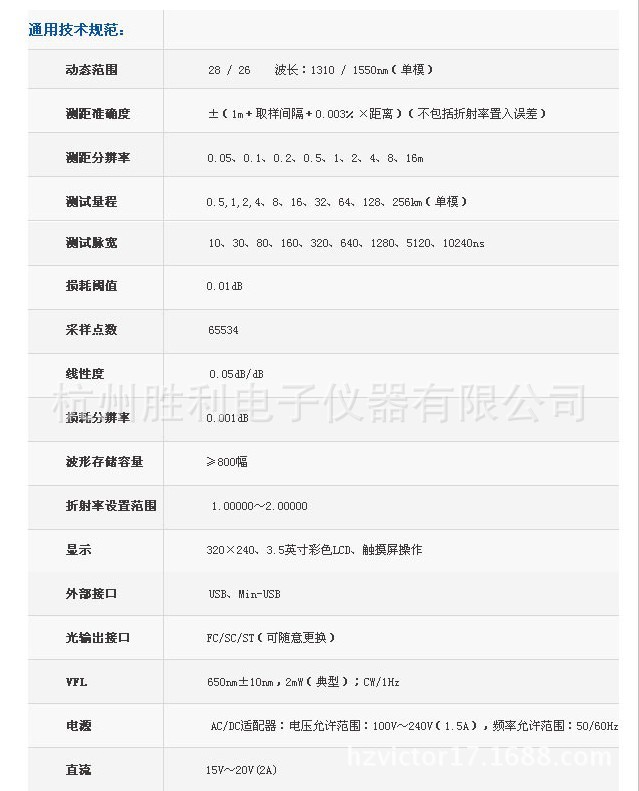

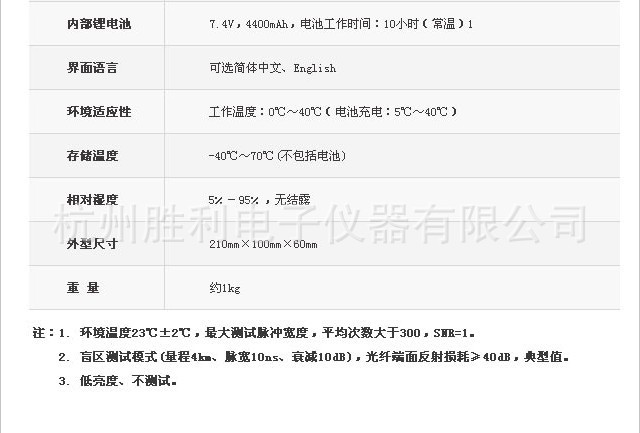

●技術規范

註：1. 環境溫度23℃±2℃，最大測試脈沖寬度，平均次數大於300。
　　　　2. 盲區測試模式(量程4km、脈寬10ns、衰減10dB)，光纖端麵反射損耗≥40dB，典型值。
　　　　3. 低亮度、不測試。

●訂貨信息
　　主機：AV6416掌上型光時域反射計
　　標配：

　　標準模塊：AV6416A掌上型光時域反射計可選購的模塊如下表

選件：
