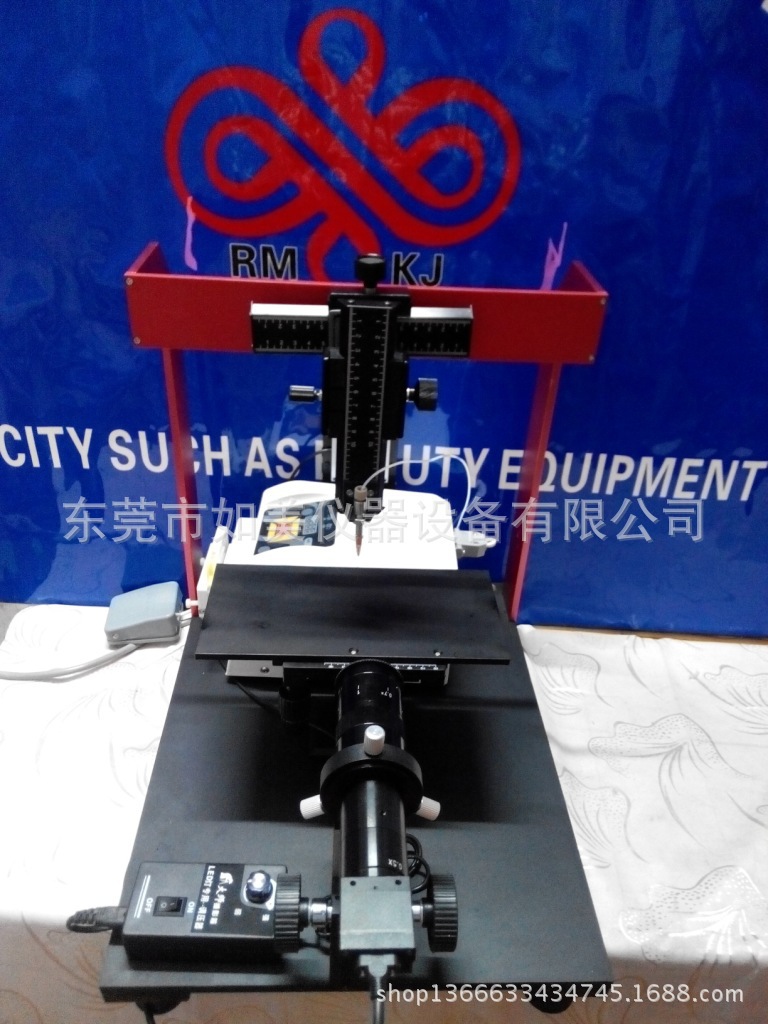

水滴角測試機器結構介紹
該機器零部件采用先進的高科技工藝製造。經過完美的積木式組合，形成一臺具有各項功能的接觸角測定機。可以完成工作臺上下移動、工作臺左右移動、工作臺前後移動。實現手動進樣器的微量進樣及上下、左右精密移動。機器配有一個高精度定倍顯微鏡。同時機器設計瞭一個工作臺伸縮桿結構，可以適應不同用戶材料厚度加大的場合。機器框架可以根據式樣的大小適量調節，擴大瞭機器的使用范圍。該機器設計合理、美觀大方、操作簡單、靈活可靠。適用於各種場合測定接觸角的用戶。
四、 軟件介紹及接觸角的測量
HARKE-DWA滴水角測定機軟件采用windows操作界麵結構設計。美觀新穎、操作簡單大方。做到使用者一目瞭然，主要功能鍵全部安放在界麵上方的工具欄內。操作者選取十分方便。不常用的功能放在工具欄內的處理欄的子菜單中，操作者可以根據實驗要求提取使用。
開始試驗前先將計算機及顯示器的電源接好。將機器主機光源盒後麵的直流12V電源插好。打開計算機，雙擊計算機屏幕上的接觸角軟件圖標，接觸角軟件打開，出現如下界麵。
1) 軟件界麵
2) 在配置欄的試驗設置子菜單試驗參數設置選項中。填入試驗溫度（帶有溫度控製單元附件的），試樣名稱，及時間長度和采樣間隔等。然後點擊確定。
3) 如需試驗過程全程錄影，點擊試驗過程中自動錄影，方格中顯示對勾，點擊確定。
4) 軟件工具條內容。
依次排列內容為：
文件打開、文件保存、開始試驗、停止試驗、啟停視訊、錄影、暫停、抓拍、切線法、圓環法、基線法、橫標定、豎標定、圖像放大、圖像縮小、全屏顯示、圖像鏡像。
1、自動測量步驟
1. 文件打開工具與windows基本相同，但是由於本軟件存取的錄影圖像和抓拍圖像的格式不一樣，需要點擊文件菜單，按需要打開。
2. 同樣文件保存也需要按格式保存。例如抓拍的圖像需要打開圖像文件，然後選取保存圖像。
3. 如果在配置欄中選擇瞭錄影後，試驗時接下液滴點擊開始試驗，試驗將自動采集圖像。
4. 如需停止點擊停止鍵，試驗停止
5. 打開軟件後，第一步先點擊視訊開關鍵，打開視訊，找到針頭、工作臺平麵。如果要測量錄影中的圖像或者已保存的圖像，必須停止視訊。
6. 錄影功能是操作者想要錄製全程試驗，點擊錄影功能鍵後錄影開始。
7. 暫停鍵的功能是停止錄影或者暫停錄影。
8. 瞬間截圖圖標的操作是，用戶可以隨機抓取任一幀試驗過程中的圖像，同時被抓取的圖像自動進入測量屏內，即可用測量工具進行測量。
9. 測量工具中的切線法。將抓拍的圖像在測量屏內進行測量。見圖，選擇切線法，在液滴的一端左鍵點擊一下松開，拉向另一端點點擊一下，沿液體外輪廓做液體的切線，數值自動顯示在圖像的左上角上。點擊右鍵將結果可以保存在圖片上。
