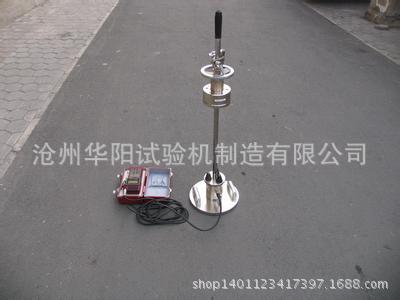

用途：LFG型Evd動態變形模量測試機(落錘式地基承載力測試機)：適用於高速鐵路基床表層及過渡段級配碎石的Evd檢測，新建鐵路、既有鐵路提速改造的K30檢測，以及公路、機場、城市交通、港口及工業等．測定路基在動荷載作用下的沉彎值,從而評估路基的承載力和變形量.
Evd動態變形模量測試機技術參數
加載裝置
總重量：15.0kg
落錘重量：10.0kg
最大沖擊力：7.07kN
沖擊持續時間：18.0±2.0ms
材料：鍍鋅鋼/合金鋼
荷載板
直徑：300mm
厚度：20.0mm
重量：15.0kg
材料：鍍鋅鋼
電子沉陷測定機
沉陷測試范圍：0.1~2.0mm±0.02mm
Evd測試范圍：10MPa~225MPa
電源：4xR6電池
適應溫度范圍：0~50攝氏度
外觀尺寸：210mmx80mmx25mm
存儲量：200組測試曲線
重量：0.4kg
Evd動態變形模量測試機的功能
1、采用Evd動態變形模量測試機進行動態平板載荷試驗，主要用於鐵路、公路、機場、城市交通、港口及 工業與民用建築的地基承載力檢測。可用於監測土、非膠結路麵基層及改良土的壓實質量。它適用於最大 粒徑小於63mm的土類以及土石混合料。
2、Evd在鐵路中已應用於以下工程：既有線提速改建(膠濟線、鄭徐線、武九線、浙贛線)新建高速鐵路 (京滬高速昆山試驗段) 新建客運專線(秦沈客運專線) 新建普速鐵路(新長線、寧啟線、渝懷線)
3、既有線提速改建中Evd可作為K30的快速方法，推算出K30值；
4、高速鐵路中Evd直接作為基床表層和過渡段的壓實指標，與 K30同時作為必檢指標。
Evd動態變形模量測試機的優點
1、模擬高速列車對路基產生的動應力進行動載測試，能夠反映土體的實際受力情況。其荷載板下的最大動應力σ=0.1 Mpa，與高速鐵路設計的土的動應力相符。
2、測試速度快，檢測一點隻需約2分鐘。在檢測數量不變的情況下，可以縮短檢測時間，不影響施工進 度；在相同的檢測時間內，可以增加檢測數量，使測試數據更具有代表性；施工中可以隨時跟蹤檢測，發現問題及時處理，真正實現施工過程中的質量監控。
3、 操作簡便、自動化程度高、大幅度減輕勞動強度。避免人工讀表、記錄、繪圖、計算產生的誤判和誤 差；全自動數據處理系統，數據液晶顯示且現場打印輸出波形及結果，確保測試結果的準確、客觀。
4、體積小、重量輕、便於攜帶、安裝及拆卸方便。機器總重量不超過35kg，最大單件重不超過15kg，不需要額外的加載設備；機器測試地點轉移迅速、方便。
5、適用范圍廣。該測試機器除瞭可適用的土壤種類范圍與K30相同外，還特別適應於施工場地狹窄的困難地段，如路基與橋涵過渡段的檢測。
6、 特別適合於受動荷載作用的鐵路、公路、機場及工業建築的地基質量監控測試。
7、 環保型產品。無核輻射以及廢氣等污染，利於環境保護和試驗人員的身體健康。
Evd動態變形模量測試機的應用和發展狀況
目前，國際上廣泛采用的是德國產HMP LFG型動態變形模量測試機(亦稱：輕型落錘機)，該機器從開發應用至今己有20多年的歷史，機器的性能、質量、功能以及軟件已相當完善，居國際領先地位，它已用於我國京滬高速鐵路試驗段項目中。在我國，1999年鐵道部率先結合秦沈客運專線的建設，組織有關科研單位開始DBM型動態變形模量測試機的研製和試用，該樣機已於2002年3月通過瞭鐵道部組織的科技成果鑒定, 已在秦沈、新長、寧啟線等鐵路路基中試用，但由於國內元器件精度和質量問題以及還沒有研製出來
機器的標定設備等原因，目前，國產機器還處於樣機試用階段，還沒有國產化產品。
“動態平板載荷機檢測填土承載力工法”被評為2002年鐵道部級工法。
“Evd動態平板載荷試驗”已納入《鐵路工程土工試驗規程》(TB10102-2004),其中有Evd與K30的換算關系式, 據此，Evd可作為K30的快速方法，推算出K30值。
土的種類相關系數相關關系
細粒土0.926K30=3.45Evd＋0.1
粗粒土0.913K30=3.33Evd＋6.1
碎石土0.915K30=3.10Evd＋14.3
級配碎石0.915K30=3.49Evd＋14.4
