WTL-A220力矩限製器是專用於塔式起重機的安全保護裝置，該項安全監控系統又稱之為塔機力矩限製器或塔機黑匣子。WTL-A220力矩限製器在總結國內外先進的力矩限製器（安全裝置）經驗的基礎上，應用新技術，新器件，研製生產而成, WTL-A220力矩限製器產品經專傢鑒定達到國內領先水平，獲得湖北省重大科學技術成果。
WTL-A220塔機力矩限製器是根據GB/T 5031-2008《塔式起重機》、GB 12602-2009《起重機械超載保護裝置》、GB 5144-2006《塔式起重機安全規程》、GB 6067.1-2010《起重機械安全規程》和GB/T3811-2008《起重機設計規范》等有關要求設計生產的新一代高性能塔式起重機安全監控裝置。
機表功能介紹
1、實時監控采集起吊重量、工作幅度、吊鉤高度、回轉角度、環境風速等多項與安全相關的作業工況數據。
2、大液晶顯示屏，界麵以數值、文字、圖形等方式實時顯示當前實際工作參數和塔機額定工作能力參數，更直觀的瞭解塔機工作狀態。
3、當實際起重量超過95%額定起重量時，發出重量聲光報警信號；當實際工作幅度接近設定的最小工作幅度和最大工作幅度時，發出幅度聲光報警信號；當有工況參數達到預設的限定值時機表輸出安全控製信號，確保施工安全。
1、內置USB介面可隨時導出數據，通過對記錄數據的分析可以完整的還原塔機作業狀況，有助於調查事故原因及認定事故責任。
2、配備先進的GPS模塊，可實時定位塔機所在的地理位置；並通過GPRS模塊將現場工況參數實時傳輸到遠程服務器；用戶通過互聯網遠程監控平臺即可監控任何地點的塔機作業。
3、監控系統遠程鎖機的功能可以在網路遠程監控端對任何地點的塔機進行控製鎖機，如發現異常情況即可遠程控製機重機作業，真正起到監控和防范的功能。
1、內置超大容量存儲器，可存儲5萬條工作循環記錄(遠大於國標的16000條)。
2、數據掉電保持功能，免去斷電重新調試的煩惱，可以長期連續工作；
3、機表適應AC80V~AC250V電壓，超寬的電壓適應性保證瞭機表在塔機電壓不穩定情況下仍然能正常運行；另有防抖動延時功能使機表輸入數據適應性大大增強。
1、具有原始參數備份和恢復功能，一旦數據誤設導致不能正常工作即可使用此功能恢復初始狀態。
2、本機表操作系統具有多級密碼保護功能，可設定修改權限和防止無關人員的隨意修改。
3、特設有“控製解除”鍵，此狀態下機表不做控製輸出，滿足用戶特殊工況需求。
WTL-A220 塔機黑匣子/塔機力矩限製器/顯示記錄機(3限位 單機型) 主要組件
系統組成 | 數量 | 型號 | 說明 |
主機機表 | 1臺 | WTL-A(220) | 主機機表 |
幅度傳感器 | 1臺 | DXZ | 檢測小車當前幅度 |
重量傳感器 | 1臺 | 軸銷式 (ZX) | 檢測所吊物重 |

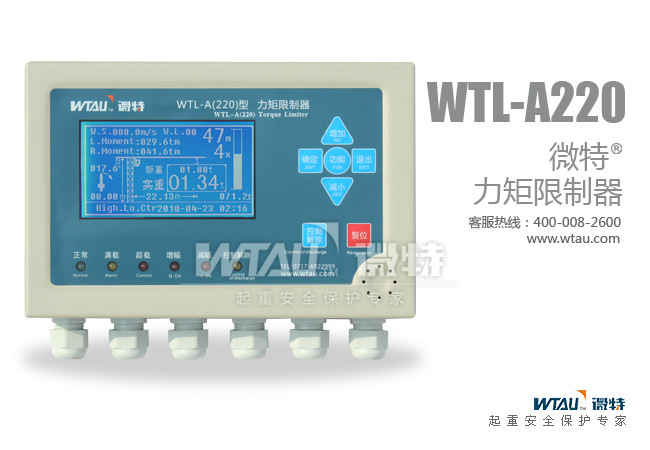

WTL-A220主機機表
WTL-A220主機機表尺寸圖
機表主要參數
1、測量功能:
重量測量范圍：0T～999.9T（可調）
分辨力：0.1T
綜合精度：±5%(F.S.)
傳輸距離：不大於 300m
2、顯示功能:
藍色 240128 點陣液晶屏顯示；

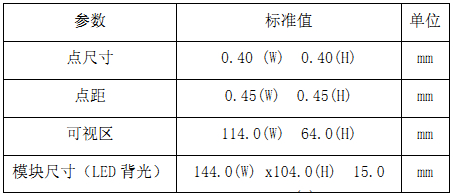

液晶顯示屏機械數據：
3、使用條件：
工作環境溫度：－20℃～60℃
工作環境相對濕度： 90%RH（20℃）
振動：加速度≤5g(g 為重力加速度)
工作電壓：AC 220V±10% 7A
預置輸出接點容量：AC 220V
動作誤差：≤±3%(F.S.)
4、機表的安裝方式為壁掛式，尺寸為：250mm x164mm x70mm。在機表的底部采兩個φ6 固定孔安裝機表。
5、自動控製功能
當實際起重量在 100%-110%的額定起重量之間時，給出“超載”開關量信號，結合起重機控製電路可以實現吊鉤隻能下降不能上升的安全保護功能；
當實際工作幅度達到設定的最小工作幅度時，給出“減幅”開關量信號，結合起重機控製電路可以限製小車繼續減幅動作；
當實際工作幅度達到設定的最大工作幅度時，給出“增幅”開關量信號，結合起重機控製電路可以限製小車繼續增幅動作；
當實際起重力矩達到額定值的 80%時，給出“≥80%重量”開關量信號，結合起重機控製電路可以使變幅速度自動從高速轉到低速運行；
當實際起重力矩達到額定值的 50%時，給出“≥50%重量”開關量信號，結合起重機控製電路可以使起升速度自動從高速轉到低速運行；
當吊鉤實際起升高度達到設定的高度值時，給出“高度”開關量信號，結合起重機控製電路可以限製吊鉤繼續起升；
當環境風級達到設定的控製風級時，給出“風速”開關量信號，提醒操作人員做好相關防護工作；
當回轉角度到達限製的角度范圍時，給出“方位”開關量信號，，結合起重機控製電路可以限製危險動作。

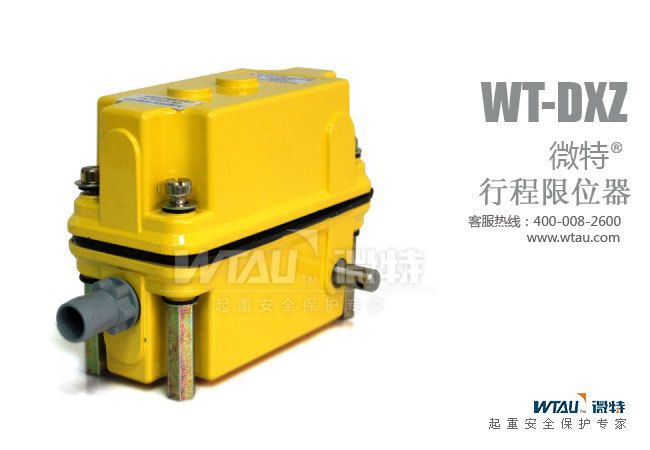

DXZ幅度、高度傳感器
小車工作幅度的測量：將小車變幅鋼絲繩圈筒（減速器）外接的行程限位器更換成帶測長功能的幅度傳感器。
吊鉤起升高度的測量：將起升圈筒（減速器）外接的行程限位器更換成帶測長功能的高度傳感器。
尺寸圖如下圖所示：

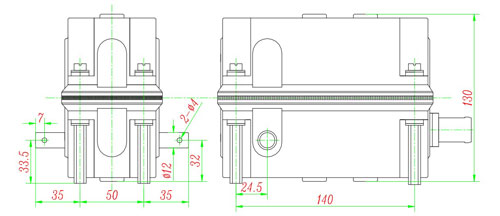

DXZ幅度、高度傳感器尺寸圖
更換行程限位器需要知道傳動比、原來的行程限位器安裝尺寸是否一致。

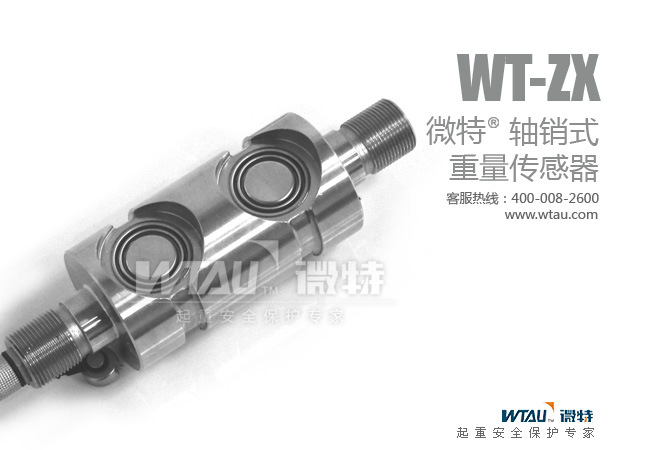

ZX軸銷式重量傳感器
根據塔機的結構，可采用軸銷傳感器取力方式。
傳感器具體性能指標：
1、精度等級：0.03、0.05
2、靈敏度：2.0±0.005mV/V
3、輸入阻抗：780±20Ω
4、輸出阻抗：700±2Ω
5、絕緣電阻：≥5000MΩ
6、最大供橋電壓：15V
7、安全過載：150％F.S.
8、溫度范圍：-30℃～+70℃（常溫系列）
9、防護等級：IP66、IP67
10、輸出信號: 0～20mV 電壓模擬信號

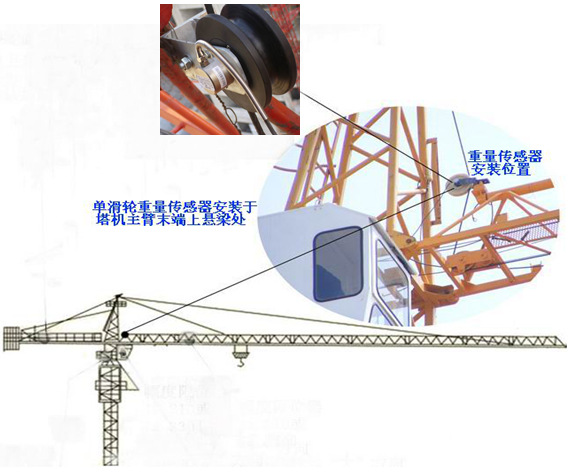

ZX 型軸銷式傳感器安裝位置示意
如果選用軸銷傳感器的話，可以按原來的滑輪軸銷尺寸定做軸銷傳感器，將其更換即可。需要提供軸銷的詳細尺寸、卡板的安裝位置、鋼絲繩的倍率、載荷曲線表等參數。
系統安裝示意圖
主要參數
工作環境溫度： -20℃~60℃ | 整機功耗：小於30W |
工作環境濕度： 95% (25℃) | 報警音量：大於60db |
工作方式：連續 | 動作誤差：≤±3%(F.S) |
振 動：加速度≤5g (g為重力加速度) | 防護等級：IP65 |
系統綜合誤差：≤5%(F.S) | 工作電壓：AC220V |
定貨註意事項
1、清楚標明產品型號。
2、所配傳感器的種類、數量、線纜長度。
3、按需提供載荷曲線表(臂長、倍率、中心距等)。
4、重量傳感器種類(具體選擇見起重機分類說明)。
5、起重設備所用的鋼絲繩直徑。
6、輸出控製：常規控製：上限、下限、超載。若有其它特殊要求，需特別備註。
7、機表安裝處的電源類型。
