XYHS系列型原油含水快速測定機說明

                                       前言

XYHS系列原油含水快速測定機，是一種最新型，最自動化的原油含水測定裝置。根據國傢最新測定標準的要求，在生產XYHS500型的前提下又研製瞭XYHS1000的原油含水快速測定機，它不但克服瞭傳統測定機器難控溫、易沖樣、耗能大、效率低、不安全等弊病。

該產品經勝利油田、中原油田、大慶油田、河南油田、長青油田、玉門油田等有關專傢試驗認為，本機器性能齊全、自動化程度高、安全、節能、操作簡便，是各采油廠傢、集輸聯合站、科研單位各油崗化驗室可信賴的機器。

一、XYHS系列原油含水快速測定機的特性及工作原理

１、該機器采用加熱套無明火加熱、具有升溫快、功率小、受熱均勻、效益高。

２、磁力攪拌，是采用封閉式磁力攪拌，即避免瞭突沸又可達到油水快速分離的目的。

３、自動化、自控部分，定時器為加熱電源開關，把所需時間定好，時間一到就自動停機關閉電源。利用氣敏探頭取代人工監控，油氣上升高度超過規定標準，該機器自動切斷電源，同時啟動軸流風機通過爐體快速降溫，從而避免瞭突沸沖樣現象，又達到安全的目的。

４、配有純凈水自動冷卻罐，它防止瞭玻璃機器發黃結垢現象，又解決瞭野外作業無水管線，缺水問題。

５、XYHS型自身配有玻璃機器快速烘乾箱和曖風管為冷凝管風乾。為瞭解決外界冷空氣對接收器的影響，它配置瞭溫度保護裝置，解決瞭水氣過早凝結，水珠返流現象，達到瞭水分快速揮發的目的。XYHS1000型，配有XYHS熱氣流快速恒溫稀釋機，它一次可加熱6個樣，同時還能烘乾玻璃機器。

二、技術參數

主要技術參數：XYHS-500系列

 主要技術參數：XYHS-1000系列

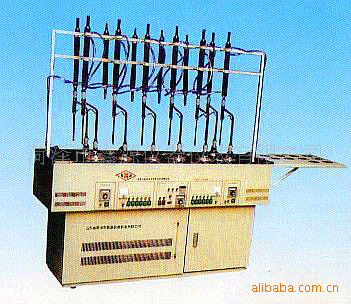

部分產品圖片展示：

（圖片可能由於光線、拍攝技術等問題與實物有所區別、請以實物為主）

三、註明

該機器是靠高溫蒸餾提高原油溫度，使油中的水分溫度達到100度以上，變成蒸汽再加上磁化，讓油中的鐵性物質在油中高速旋轉，使乳化水快速分離，油中的水快速蒸發，達到快速測定的目的。因此加入的稀釋劑不得過150克（取樣200克）否則大量的輕組分氣體就會迅速進入冷凝管，一但遇到上方的氣敏探頭就會使機器自動停止加熱進入降溫狀態，這樣就達不到快速的效果。因各單位的規模、設施、工作量不同，KY系列原油含水測定機備有以下規格供參考：

因原油含水量不同，所以取樣量也不一樣，如取100克原油，可加稀釋劑40克－50克，取原油50克加稀釋劑30克蒸餾時間不變，HL1000型取原油100克，稀釋劑60克。

原油測定的目的，是讓油水完全分離，準確測出原油的含水量，因此無論是快速還是長時間蒸餾，隻有測出精確的數值才能達到要求，廣大用戶可采用HL1000系列產品與其他機器的測定結果進行對比實驗，如本產品確有誤差，我廠負責修理或者退換，實踐證明采用HL1000型機器隻用20分鐘，就可達到原來機器通過60－90分鐘測出的精確度，節約溶劑2.6倍節電5倍,工作效率提高4倍以上,如有用戶對蒸餾時間和加入溶劑量有硬性規定也可采用本產品加放400克溶劑汽油(二甲苯)長時間蒸餾具體操作方法不變,隻是把電壓調到150V即可。我廠產品自發貨之日起實行三包，負責培訓安裝,免費保修二年，上門服務。

四、組合安裝方法

　　１、主要部件：機器主體共分三部分①快速測定機②冷凝管支架③純凈水自動冷卻器、玻璃水分測定器、冷卻水導管等。XA型熱氣流原油快速恒溫稀釋機是重要附件。

　　２、將測定機放在化驗臺上，再將冷凝管支架插入測定機兩側的方孔內。

　　３、冷凝管支架為推拉式支架。安裝時可把整套玻璃機器放入加熱套內檢驗是否垂直，如不垂直， 可左右移動支架圈校正，達到裝卸自由為準，然後緊固螺絲。冷凝管卡圈松緊程度，以冷凝管不下滑為宜。

４、純凈水循環冷卻器。可根據化驗臺的長短條件設計安裝。最好和測定機平放，放在測定機的右側，如化驗臺太小，也可以放在臺下地麵上。

５、冷卻水導管的連接：連接方式為串連式，是指冷凝管循環水口第一組上口和第二組下口連接，然後把剩下第一組的下口與冷凝卻器水嘴連接，第二組的上口與冷卻水回水管連通即可。

６、冷卻器的連接和設置：將冷卻器麵板上的兩個開關處於關閉狀態，電源插頭直接插入冷卻器一邊的電源插座上，另一端接入交流電源，（製冷和循環水可單獨控製,互不影響.） 將製冷數字機表的開關撥在上限位置（上麵）再旋轉相對應的上限設定電位器旋鈕，此時顯示的是所需的上限溫度值，一般設定在20℃。再把開關撥往下限設定位置（下麵）再旋轉相對應的下限設定電位器旋鈕，此時顯示的是所需的下限溫度值，一般設定在10℃。上限設定溫度值和下限設定的溫度值之差不要小於5℃，設定完畢再把開關撥往測量位置（中間），此時顯示的是實際溫度值。打開製冷開關,就可開始工作,無須人工控製.在不銹鋼桶內加入約四分之三以上的水。再分別打開開關，單獨試驗循環水和冷卻壓縮機。試驗循環水泵時，打開開關後要馬上聽水泵是否啟動，如不啟動，隻有輕微的聲響，往往是長時間不用，水泵內葉輪粘住，不能轉動，應馬上關閉水泵電源，防止長時通電燒毀水泵，在出水口處用一大約三十厘米長的小棒輕捅水泵內的葉輪，使之活動，然後再開電試驗。有的水泵尾部在出廠時就加瞭一個活動螺絲，那就不用小棒捅啦，隻接用螺絲刀擰一下就可以啦。冷卻器在測定機的控製下自動啟動與關機（也可以手動關掉冷卻器但不能自動啟動）。

五、操作規程

１、該機器各熱組功率相等，探頭隻有一個。使用時，待各組油樣配製好後，裝入機器加熱套內，必須同時進行加熱蒸餾，否則定時器就失去計時做用。

２、燒瓶、接收器、冷凝管的裝卸方法：待原油、稀釋汽油裝好後，必須用手拿住燒瓶，左手將接收器插入燒瓶，觀察燒瓶磨口和接收器下口磨口是否緊密結合好，否則會漏氣。再用左手將冷凝管向上推至最上止點，右手向上，將接收器上邊磨口和冷凝管下邊磨口緊密配合插好，左右手同時向下對準加熱套稍用力，直到燒瓶底部和加熱套底部結合緊密為宜。

３、自動控製探頭的使用方法：探頭是代替人工監控的衛兵。它的原理是：油水通過加熱，油氣上升，接觸探頭而起做用。使用時必須插入加熱冷凝管上口1/3處，否則不起自動控製做用。與該探頭對應的數字溫控表如是《電壓調整型機器》，一般應把溫度設在60度。如是《無電壓調整型機器》，應把溫度設在35度左右，靠油樣的反復沖樣原理，來加快油水分離，這個溫度可根據沖樣的實際情況而定，如油樣沖到瞭冷凝管的3/4，就可把溫控機表的溫度設定的低一些，如油樣沒有沖到冷凝管的1/2，就可把溫控機表的溫度設定的高一些，這些情況與環境溫度，油樣密度都有一定的關系。因此要靈活應用。智能溫控表的調整見最後麵的說明。

註意：探頭一定要看清其上的凸凹槽，對準並稍用力，緩緩插入。探頭不插入機器內，機器不能正常工作，但探頭插好後，可不放在冷凝管內，而放在機器後麵。

４、定時器操作方法：定時器有機械定時和數顯機表定時，機械定時器是該機器的總電源開關，使用時必須按順時針方向旋轉，視白色條線對準機器麵板上的刻度即可松手，定時器會自動反轉計時，當你設定時間一到，即可自動關機，切莫反時針方向旋轉，反轉為常通，不會自動關機。

機表定時器是該機器的加熱與吹風降溫電源轉換開關，使用時先調定時器中數位器的中間時(h)分(m)秒(s)，再設定時間，接通電源數顯將從零開始計時，設定時間一到，即可自動停止加熱，吹風降溫開始，數顯保持此刻的數字，實現瞭定時控製。重新設定時間，或在任意時刻開一下定時器左邊的復位開關，然後馬上關住，就可重新從零開始計時。如不想計時，可把時間設為最大99小時。

時間數字的意義：

①當數位器中間設為（h）時代表小時，定時范圍是1分－99小時99分（前麵的數位代表小時，後麵的數位代表分）。

②當數位器中間設為（m）時代表分，定時范圍是1秒－99分99秒（前麵的數位代表分，後麵的數位代表秒）。

③當數位器中間設為（s）時代表秒，定時范圍是0.01秒－99.99秒（前麵的數位代表秒, 後麵的數位代表0.01秒）。

５、電壓調整方法：電壓調整也是加熱功率的調整。第一次使用可將電調到160V（觀察機器電壓表指示刻度）。加熱五分鐘後觀察冷凝器內的油氣上升高度，一般高度以冷凝器的中間為宜。如達不到這個高度，可將調壓旋鈕順時針方向稍微上調，直到油氣穩定於1/2處為止。記住這個讀數，下次再用，按照這個電壓數一次調好，一般不要動。

６、攪拌子的使用方法和規定：該機器有兩種：分全部攪拌和單組攪拌。是根據取油量的多少而決定的。該機器有兩種攪拌功能，一個是磁力攪拌，一個是鐵離子攪拌。如果取原油５０克以下，每臺機器隻放一枚攪拌子，放入標明的那一組加熱燒瓶即可。其它組不必放有攪拌子，隻靠原油內的鐵離子攪拌就行。如果取原油１００克必須每組放有攪拌子。每瓶隻能放一個攪拌子。

７、啟動攪拌的方法：因攪拌磁場不停旋轉，剛剛放入的原油溫度很低，粘度太大，又加上攪拌子是靜止的，這時攪拌子不一定會轉，待加熱衷於１－２分鐘後，原油稀釋，再向下按磁力攪拌開關,輕轉調速旋鈕，所有攪拌子就會啟動起來。

８、綜合使用和檢查：接通電源後，將功能鍵撥向自動控製位置，機器電源指示燈亮，表示電源已接通。當各組需加熱蒸餾的油樣，裝入機器加熱套內，向上打開所需加熱的各組開關，以順時針方向旋轉定時機（旋鈕上麵的白線指向所需時間１２－１５分鐘刻度上）。同時冷卻器自動啟動，所需加熱的各組加熱指示燈亮，表示開使工作。當設定時間一到，自動關機，讀數即可。
