一、概述

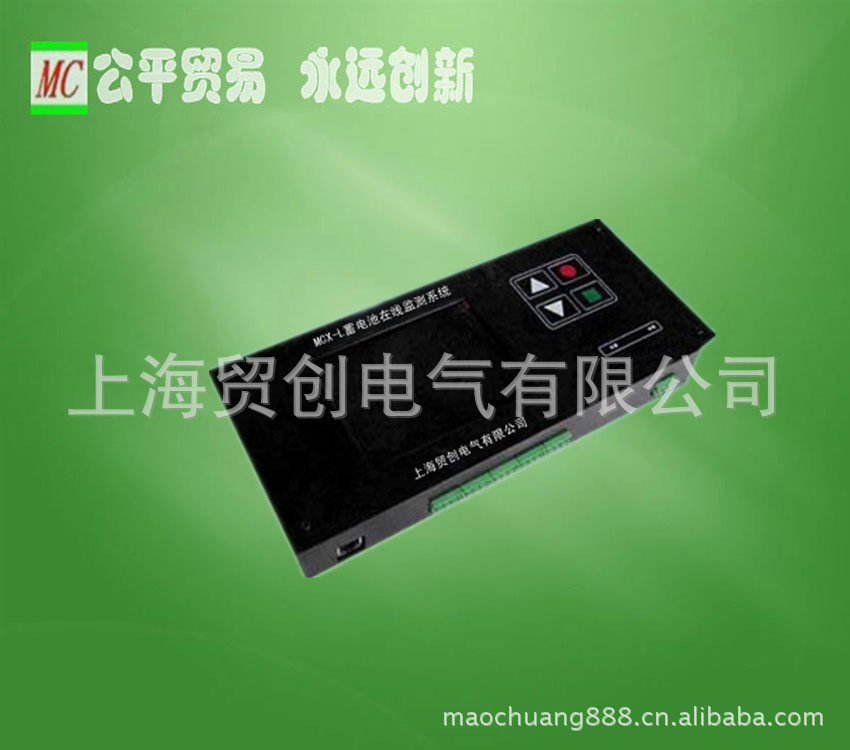

MCX-L蓄電池在線監測系統（以下簡稱監測機）的功能是對蓄電池組的單電池電壓的進行巡檢和電池組電壓的檢測，主要應用於發電廠、變電站或其他行業中的直流-屏蓄電池組的電池電壓監視。本電池監測機具有單電池和電池組的過壓、欠壓音響報警指示；具有實時時鐘；監測機內部核心電路與被測電池回路完全隔離，使機表可靠性更高；具有RS232或RS485介面，可與PC機交換數據，實現遙測等功能。使用監測機可以使直流屏的蓄電池狀態得以實時監測，能夠及時發現失效電池，以保證直流屏的安全運行，提高系統的可靠性和自動化程度，可大大減少試驗過程中繁瑣的人工測量、手工記錄等操作。本裝置采用微機對采樣信號進行即時分析和處理，檢測準確、靈敏，能實時監測和顯示直流系統電壓。各種參數設定通過鍵盤輸入，可靈活更改，人機界麵友好。
二、MCX-L蓄電池在線監測系統功能及原理
1.測量功能
提供最多2組120節單體電池檢測。
提供2組電池總電壓測量。
提供2路環境溫度監測。
提供2路電流監測
2.校準功能
通過上位機校準各種測量值。
3.通訊功能
配有標準RS-232和RS485介面，方便接入電站自動化系統，能夠滿足電廠自動化和電力系統無人變電站的要求。
4.實時監控功能
任何一路電池電壓出現故障或電池組總電壓、總電流出現故障系統都會出現聲光報警。
可快速記錄各種狀態下的電池數據，並及時生成單節電池電壓曲線圖，可以直觀反映電池狀態。
可根據用戶需求記錄浮充狀態整個被監控電池組及分電池數據，記錄的數據可隨時調閱查看。
可隨時查看目前各電池最新運行情況、電壓等資料。
5.人機介面功能
系統配有LCD彩色顯示屏、鍵盤、聲光告警器；通過LCD顯示屏顯示系統工作信息；通過鍵盤配合LCD顯示可以方便快捷的完成系統的配置和參數的修改；系統根據設置參數自動處理系統告警，並用漢字顯示系統故障內容，同時發出聲光告警。
6.存儲功能
報警信息可以存儲500條，電壓信息可以存儲140組，內阻信息60組
7.智能功能
提供人機交互界麵，設置報警是否及時處理，聲光提示是否需要，采樣時間可調（1-999秒），數據保存時間可調（1-999分鐘）。
8.背光功能
按鍵喚醒，3分鐘內無任何按鍵，則自動轉入暗屏。
9.時鐘功能
具有實時時鐘，提供準確時間，能記錄故障發生時間。
有日歷、時鐘顯示。
10.掉電保護功能
系統參數具有掉電保護功能。即使斷電也不會丟失，斷電參數存儲可達10年之久。
三、MCX-L蓄電池在線監測系統產品性能參數
顯示方式：640*480液晶顯示,CCFL背光
測量路數：2組蓄電池組，可以分別測量最多120節單體電池電壓、2組電池環境溫度、2組實時電流顯示
電壓測量分辨率：0.001v 精度：0.1%（單體12v） 0.3%（單體2v）
電壓測量范圍：1.200V-16.000v
電流測量分辨率：0.1A 精度：0.5%
充電電流測量范圍：0-30A（可以定製）
放電電流測量范圍：0-30A（可以定製）
通訊介面：RS232，RS485，LAN可選
測量校準方式：PC機校準方式
數據存儲：最多存儲140組電壓數據，500組報警信號數據，采樣時間（0-999秒鐘）和保存時間（0-999分鐘）可供客戶自由調整。
報警方式：報警處理方式可選擇“等待處理”和“忽略”兩種方式，聲光報警可選擇“開啟（on）”或是“關閉（off）”
背光顯示：按鍵喚醒，3分鐘內無任何按鍵，則自動轉入暗屏，以保護LCD背光。
