2012年9月修訂的為YFT-2006型耐油防腐塗料電阻率測定機使用說明書
YFT-2014型耐油防腐塗料電阻率測定機
使用說明書
研製：中國電器科學研究院
監製：石油罐導靜電塗料檢測規范
國傢標準管理組
2014年1月編寫
YFT型耐油防腐塗料電阻率測定機是我國中石化石油罐導靜電塗料檢測規范國傢標準管理組為我國執行國傢標準GB/T 16906-1997“石油罐導靜電塗料電阻率測定法”而專門設計製造的規范機表。現為瞭配合執行2008年國傢標準GB50393-2008“鋼質石油儲罐防腐蝕工程技術規范”的需要，把2006年定型的YFT-2006型耐油防腐塗料電阻率測定機最高量限從12次方歐姆升級提高到13次方歐姆，2014年增加本新品種：YFT-2014型。

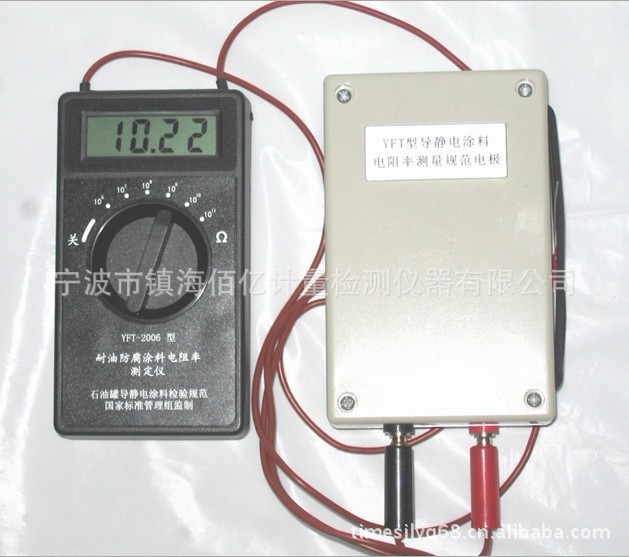

本機表它采用我國國傢級鑒定的G88型數字兆歐表主機經過改造升級，配上符合GB/T 16906-1997技術規范要求的表麵電阻率電療組成。用於規范我國石油管道、石油罐體表麵耐油防腐塗層的電阻率測定。它也適用於其它行業各種導靜電產品、材料、油漆塗層的電阻率測量。本機表測試電源開路電壓為500V，短路電流0.5mA，表麵電阻率量限1×105Ω~2×1013Ω。
YFT-2014型耐油防腐塗料電阻率測定機由我國‘石油罐導靜電塗料檢測規范國傢標準管理組’提出與監製，由我國靜電機表研製專傢設計與直接製造。
一，主要技術性能
1,測試電源:
開路電壓：500V±10%
短路電流：0.5mA
2,表麵電阻率測量準確度:
量 程 | 測 量 范 圍 | 準 確 度 |
107Ω | 0.01-19.99×107Ω |
±10%
|
108Ω | 0.20-19.99×108Ω | |
109Ω | 0.20-19.99×109Ω | |
1010Ω | 0.20-19.99×1010Ω | |
1011Ω | 0.20-19.99×1011Ω | |
1012Ω | 0.20-19.99×1012Ω | ±20% |
3，測量電療結構與常數：
電療由距離1cm，長10cm兩條平行導電橡膠，安裝在高絕緣工程塑料盒上；電療常數：10。
二，其它特性
1,三位半液晶顯示器,最大顯示1999；
2,超量限提示:
超上限時最高位顯示‘1’,其餘後三位不顯示；
低於下限或讀數無效時聲響報警；
3,電池欠壓時顯示欠壓符號；
4,供電由內裝6f22型9V疊層電池一節.約可測量工作1000次以上；
5,工作環境:
溫度0~40°C,相對濕度:20~90%
6,存儲環境:
-15~40°C, 相對濕度:<70%
7,主機外形尺寸:130×70×24mm。
8，電療盒外形尺寸：130×80×32mm。
9, 主機重量:200g(包括電池).
10，主機、電療盒、防潮箱等總重量約：1kg
三，原 理
本機表采用平行的兩條電療有效長度為10cm，相距為1cm的導電橡膠條固定在高絕緣工程塑料上，成為電療常數為10的表麵電阻率測量電療，以此電療壓到被測量的塗層表麵，然後以數字兆歐表原理的主機來測量塗層的表麵電阻，並按電療常數最後以表麵電阻率的讀數顯示。
四，操作規程
1,接線:
塗層表麵電阻率測量：把機表的兩條測量線盤出，然後將此兩條線插頭插到電療盒的插孔上。
鋼質石油儲罐塗層表麵對大地的靜電泄放電阻測量：把機表的E端黑色接線接到大地，L端紅色接線插頭插到電療盒上紅色的插孔上（本測量法在現行國傢標準還沒有明確規定，按本作者認為：對要求導靜電的塗層的靜電泄放是極其重要的參數，建議以本YFT-2014型機表測量結果其合格范圍應大於1×107Ω到小於1×1010Ω）。
2，通過機表的轉盤開關從‘關’位置向上轉，選擇合適的量程，此時測試電壓輸出,機表工作，然後把電療壓附到被測表麵；
3，讀數：等待必要的響應時間（約5秒）就可讀數；如果顯示僅最高位顯示為‘1’，即表示電阻高出量程，可改為高量程檔測量；若機表報警,即表示電阻低於量限讀數無效,需改為由低量程檔取數。如果得數不穩定，可把電療持平穩並加大壓力再試；讀數以5~10秒取數1~2位就可（絕緣性的塗料層其電阻率在測量時往往電阻值隨時間而上升，這是極化效應引起）。
4，退出：把轉盤開關轉到‘關’位置，本機表就停止工作；
5, 拆線：機表停止工作5秒後就可拆線。
6，結束：機表用畢之後，請將測量線盤好，把機表和電療放到防潮防塵的保管箱內。
五，性能檢查與計量
1,日常檢查：
本機表使用時當電療壓到金屬導體上，此時機表應報警，讀數應低於0.02×107Ω；當電療離開懸空後,本機表任何檔,尤其最高檔量程都應數字溢出為‘1’(‘1’表示為∞)，否則說明機表或電療的絕緣受污染或受潮。電療受潮受污染時，用戶可用絲綢抹凈，嚴重時可采用分析純無水酒精抹洗，經過曬乾或溫熱電吹風吹乾再試。請勿采用會溶解塑料、橡膠的溶劑清洗！
本機表工作時若無故報警，則屬下述故障：例如電療的絕緣低劣，電池容量不足，被測對象帶電，機表嚴重受潮，量程開關接觸不良，測試電源故障，輸入端元器件損壞都會以連續聲響報警來警告禁用。
2，機表的計量檢驗：
本機表按數字兆歐表的檢驗規程檢驗,但本機表的電阻讀數應為計量電阻器電阻實際數值的10倍數。
六，維護保養
1，本機表長期存放時請取出電池,以免電池漏液損壞機表。
2，當機表工作時顯示電池電力不足符號,即采用十字螺絲刀卸下機表後蓋便可更換新電池。
七，機表成套
1，主機----------------------------1個
2，電療盒--------------------------1個
3，使用說明書----------------------1本
4，防潮箱--------------------------1個
5，合格證明------------------------1張
八,編寫後附言
為方便用戶在允許采用6F22型結構的9V（8.4V)可充電池供電，本機表下部有充電插孔（插孔芯為正極），以便於可充電池的充電。請註意：YFT-2014型耐油防腐塗料電阻率測定機在測量操作時請把充電插頭退出，以免帶來不安全問題和乾擾。
