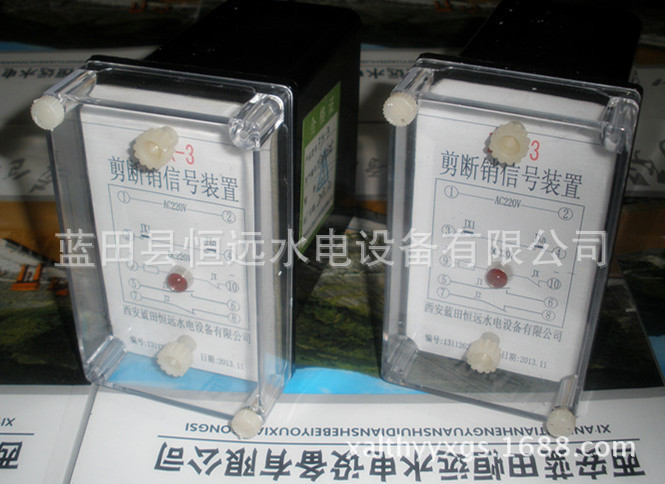

雲貴川ZJX-3剪斷銷信號報警裝置ZJX-3A/ZJX-3D裝置說明書雲貴川ZJX-3剪斷銷信號報警裝置ZJX-3A/ZJX-3D裝置說明書ZJX-3剪斷銷信號顯示裝置ZJX-3A報價ZJX-3A型剪斷銷信號裝置用於水輪機保護中，作為反應水輪機剪斷銷折斷時的信號元件。

（1） 裝置工作電壓：85~265VAC或110~250VDC

（2） 輸出信號接點容量：5A/250VAC

（3） 在額定電壓下，斷開一組或兩組剪斷銷時，兩個繼電器同時動作，相應指示燈亮。

（4） 該裝置適用於電（D）179-61二次保護繼電器一般技術要求所規定的環境中。

(5) 機表重量約為0.5Kg。

(6) 外形尺寸： 160×80×140(mm) 開孔尺寸：152⁺¹×76⁺¹(mm)

(7) 裝置通電後麵板上的“電源”指示燈亮。

三、接線說明

(1)端子20、21：為裝置電源

(2)端子8、9：為J1報警接點的常閉點。

(3)端子9、10：為J1報警接點的常開點。

(4)端子11、12：為J2報警接點的常閉點。

(5)端子12、13：為J2報警接點的常開點。

(6)剪斷銷的常開接法：兩組剪斷銷常開信號分別接15、16和17、18，當任意一組信號剪斷時J1、J2繼電器閉合，指示燈亮。

(7)剪斷銷的常閉接法：將15、16或17、18任意一組短接，兩組剪斷銷常閉信號分別接1、2和3、4，當任意一組信號剪斷時J1、J2繼電器閉合，指示燈亮。JG-5 光電繼電器 JG-5Q 光電繼電器 DLS-40 雙位置繼電器 DLS-10B 雙位置繼電器 DLS-30A 雙位置繼電器 LD-3 轉子一點接地繼電器 BDZ-1B 低周率繼電器 BDZ-2A 低周率繼電器 BDZ-2L 低周率繼電器 JN-21 逆流繼電器 JN-22 JN-23 逆流繼電器 6402 電子繼電器 JL7 三相電流繼電器 JD1-100 JD1-200 漏電繼電器 JY1 速度繼電器 ZJX-2 ZSX-2 信號裝置 ZXX-2 信號裝置 ZD-4 小電流接地信號裝置 ZSX-3 水位信號裝置 ZJX-3A 剪斷銷信號裝置 DCD-2…5 差動繼電器 DCD-2A 差動繼電器 DCD-5A 差動繼電器 DCD-9 差動繼電器 BCD
