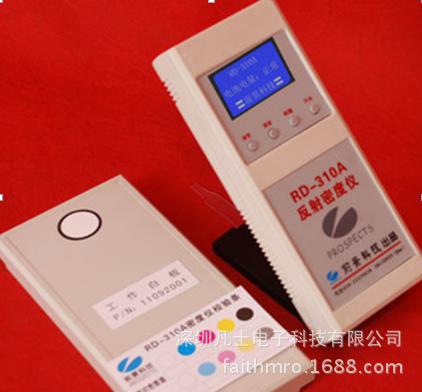

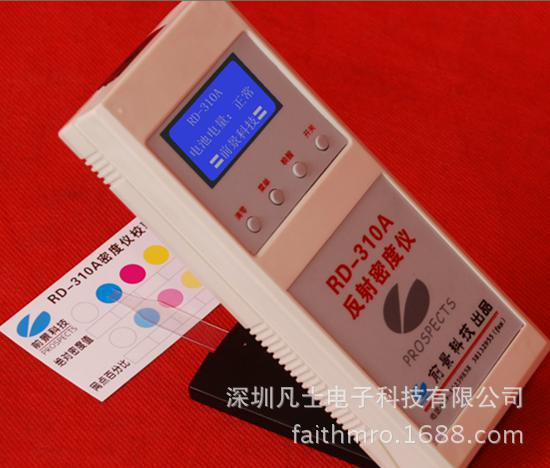

RD-310A型四色反射密度機

    RD-310A型四色反射密度機是首款國產印刷品四色密度機，該產品可以進行印刷品質量控製、對比印刷品和樣品差異、CTP製版線性化校正及留膜率測定等。
該產品具有自動顏色識別、讀數精確、穩定性好、操作方便等一系列優點，更具有高檔液晶中文顯示、便攜等特點。該產品使用鋰離子電池，一次充電可以連續工作72小時左右，並且具有電池電量自動檢測功能。
    該產品是印刷廠、報社、CTP製版、皮革、汽車等顏色檢測行業的必備工具。
在線演示視訊地址：http://cloud.video.taobao.com//play/u/941559787/p/1/e/1/t/1/10474013.swf

機器性能：

RD-310型四色反射密度機技術參數
  1.測量范圍：0-2.5D（密度），0-100%（網點麵積）
  2.測量孔徑：φ3.0mm
  3.重復精度：±0.02D（密度），±1%（網點麵積）
  4.線性誤差：±0.02D（密度），±1%（網點麵積）
  5.測量時間：約2S
  6.顯示形式：液晶漢字顯示
  7.幾何模型：45°/0°環形鏡頭系統
  8.工作電源：高容量鋰電池，每次充電可至少連續工作72小時；
  9.工作環境：溫度0-40℃，相對濕度≤85%；
  10.外型尺寸：183×75×40mm（長×寬×高）
  11.機器重量：約350克；

一、密度、實地密度、色調密度、絕對密度、相對密度、密度差
1）密度：

    密度是一個綜合概念，分反射密度和透射密度，印刷的密度一般指反射密度，即反射率的倒數的對數值，定義為D=lg(1/R)
2）印刷實地密度：

    是指某一種色墨在承印材料上印成實地色塊的反射密度，影響實地密度的因素主要有油墨的顏料、連結料對光線的吸收和油墨的墨層厚度以及墨膜的結膜狀態等。在具體生產過程中，一旦油墨被確定，實地密度就隻與墨層厚度存在關系，它能間接地反映出承印材料上的墨層厚度。因此說，對實地密度的測控是客觀評價印刷質量的基礎。

3）色調密度：

    半色調印刷品是以網點的百分比來表現明暗層次的，網點百分比為100%的區域的密度即為實地密度，在非100%的網點區域內，有被油墨覆蓋的部分（網點密度）和未被油墨覆蓋的部分（表現為紙張密度）。色調密度即為紙張密度和網點密度綜合所表現出來的密度，又稱為網點區域密度。

4）絕對密度：

    相對於標準白板（一般用工作白板代替）的密度。

5）相對密度：

    相對於其他測量點（一般是紙張）的密度。

6）密度差：

兩個測量點的絕對密度之差。

二、標準白板、工作白板
    標準白板是色度標準計量器具，由色度國傢基準溯源於理想的完全反射漫射體，賦值為絕對光譜反射比。根據使用要求和技術條件，標準白板可分為以下三大類：

1．傳遞標準白板
2．工作標準白板：是指某臺機器專用的，作為常校準機器用的標準，又稱機器工作標準白板。
3．參比標準白板

三、網點麵積

    網點麵積也叫網點麵積覆蓋率，在印刷品上，網點麵積覆蓋率是指單位麵積內著墨的麵積率，例如在單位麵積內著墨率為50％，則我們稱之為50％的網點，網點麵積使照射到印刷品表麵的光線一部分被油墨吸收，另一部分被承印材料的表麵反射。相比較兩種大小的網點百分比，人眼顯示出來的明暗程度也就不一樣，從而實現瞭對階調層次的復製。

四、網點擴大率

    在印刷時，因為轉印壓力、油墨、紙張等原因，實際印刷得到的網點比印刷版材上的網點麵積要大，這叫網點擴大。網點擴大與網點的周長成正比關系，網點的周長越長，網點擴大現象就越嚴重。網點擴大可以用絕對百分比來表示，但通常情況下，我們都以50%的網點為測量標準，因為這是網點擴大最容易發生的地方。當我們說自己網點擴大率為30%時，意味著一個50%的網點會在印刷到承印物上之後變成80%的網點。

五、疊印率
    在彩色印刷中，後一色油墨在前一色油墨膜層上的附著，叫做油墨的疊印，也叫油墨的承載轉移。疊印率也叫做油墨的受墨力，是度量油墨疊印程度的物理量。疊印率的數值越高，疊印效果就越好。

    疊印率可以通過測定各色油墨的密度和油墨疊印的密度值來計算。在研究油墨疊印現象時，常把第二色油墨在第一色油墨膜層上的疊印作為討論的重點fD(2/1)=D2.1/D2×100%，式中，fD(2/1)上用油墨密度表示的第二色墨在第一色油墨上的油墨印率，D2是印在紙張上的第二色油墨的密度，D2，1是疊印在第一色油墨上的第二色油墨的密度。

六、印刷反差
    印刷反差也叫相對反差，是實地與特定網目調值區域的密度之差與實地密度的比值，也稱K值。用以確定打樣和印刷的給墨量。

    相對反差值也稱印刷對比度，指的是實地密度值與畫面上中間調至暗調之間，某一點網點麵積的積分密度與實地密度之差的比值，用K來表示：

K＝1－DR／DV 式中：

      K表示相對反差
      DR 表示畫面上中間調至暗調之間，某一點網點麵積的積分密度
      DV 表示印刷品上的實地密度值
      K值一般在0-1之間，K值愈大，說明網點密度與實地密度之比愈小，印刷反差愈大，網點增大愈小。反之，K值愈小，網點增大愈嚴重，印刷反差也愈小。
 相對反差與油墨厚度的關系

七、色偏/灰度  灰平衡

色偏（色相誤差/色調誤差）：

    理想的油墨應該對兩外兩種色光全部反射，反射光混合的顏色就是油墨的色相。但實際使用的油墨對兩外兩種色光並不能全部反射，所以密度不等於零，這就是油墨產生灰度的原因。而且油墨對這兩部分光的吸收情況還不一致，有多有少，因此不但產生瞭灰度，而且兩種反射光已經不再相等，色相也發生瞭變化，這就是油墨的色相偏差或色偏。

灰度：

    油墨等量吸收本應完全反射的兩種色光，這在色料減色法中稱為灰度。又稱含灰量或含灰率。對油墨三原色來說，每一種原色油墨都不僅吸收一種色光，而對另外兩種色光也產生瞭不同程度的吸收，吸收的量分別相當於密度值m和l，其中l值是3個色光區的吸收量，也就是油墨對光譜的等量吸收區，便產生瞭致灰的作用。

灰平衡：

    灰平衡指的是生產中灰性所需的青品黃黑的密度值，這些值偏高或偏低都會引起整個圖像的色彩偏移。

    灰平衡是使印刷油墨調成中性灰的標準，一種解決偏色的調節方法。由於理想的油墨與實際製作出來的油墨對不同色光的反射特性不同，在試印條時，將cmy油墨按一定的比例試印，找出一種搭配可以將中性灰的RGB圖像進行正確還原。
    灰平衡在進行彩色復製時，是判斷復製的重要依據。彩色復製後三原色各油墨量相等疊印，達到中性灰。中性灰是指YMC這樣一系列的顏色，他們等量吸收RGB三色光，隻有明度的變化而沒有色相和彩度的變化。中性灰產生偏色人們很容易察覺，因為人們對於灰色特別敏銳。當原稿經過復製後，它的中性色和復製品的中性色數值相同，那麼彩色復製的色相平衡可以算是正確，所以彩色復製人員把灰色部分當作色彩疊印時是否偏色以及印刷品質的參考依據。
    由於黃、品紅、青三色的油墨都含有除瞭本身之外的雜色，所以不能以相同的油墨量疊印來得到想要的濃度。因此為瞭使印刷品不產生偏色，就必須找到適當的疊印三原色的各種濃度去達到灰平衡。而彩色復製過程中，灰平衡的主要控製工作就是控製三原色的網點的麵積大小，而不是油墨量厚度來決定的，以不同大小的三原色所疊印出的灰色，為求其是否灰色平衡，需以濃度記測量灰色色塊，當清，洋紅，黃的濃度數值相同時，即已達到灰色平衡。
