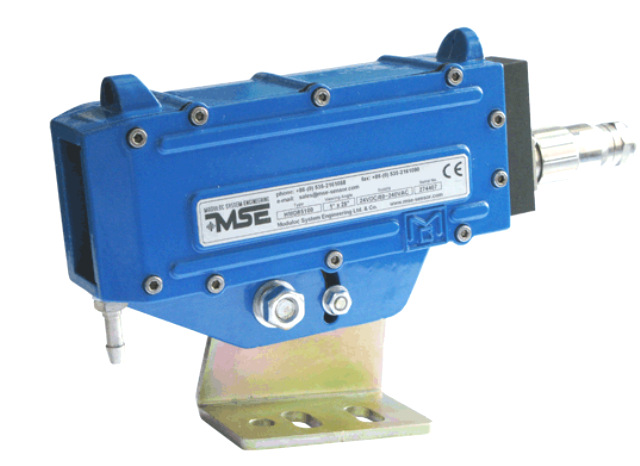

數字式熱檢MSE-HMD85
主要特點：
●全功能一體化設計
●LED陣列顯示紅外信號的百分比
●供電電源80-240VAC或24VDC
●1°×25°檢測視角，2°、4°可選
●溫度范圍從275-1200℃，可設置
●可實現遠程自檢
●多種數字量輸出
●適用於多塵、有蒸汽環境
●堅固的IP65鋁殼，帶水冷或氣冷
綜述:
MSE-HMD85數字式熱金屬探測器，是一種基於微處理器數字化運算處理、全功能一體化的檢測熱金屬或物體熱輻射紅外信號的傳感器，LED陣列可通過簡單的操作來顯示紅外輸入信號與預設動作閥值的百分比，或用來顯示、設置可編程的預設動作閥值和輸出延時。這種檢測器適用於熱軋廠各工序中相關信號的檢測，而不必不同位置用不同的傳感器，所以它也是一種較經濟的選擇。
MSE-HMD85數字式熱金屬探測器適用於有水霧或蒸汽的惡劣環境。透鏡和濾光一體的鏡頭將可見光的影響降低到最小程度。一般情況下可選用1°×25°鏡頭。
MSE-HMD85型熱金屬檢測器特別適合於環境變化很大的場合。適用標準設計的機表殼體，不經凈化處理的壓縮空氣在通過一個冷卻室和導向板後從鏡頭前吹出，對檢測器冷卻並保持鏡頭潔凈。另外一種可選的殼體配置為一個密閉的水冷卻器及鏡頭自清潔吹掃接頭
性能指標
透鏡視角 | 標準：1°×25°矩形視角 可選：2°×25°或4°×25° | 電源電壓 | 80-240VAC，50/60Hz或 24VDC±15% |
檢測器件 | InGaAs | 工作溫度 | -20℃-+60℃，不用製冷 |
電源指示 | 藍色LED | -20℃-+70℃以下，空氣冷卻 | |
功能指示 | 頂部和底部黃色LED | +2℃-+80℃，20℃水冷卻 | |
遠程自檢 | 中間黃色LED | 功率 | 5VA |
紅外信號百分比 | 紅/綠/紅LED陣列 | 輸出（1） | 繼電器輸出（N/O）250VAC，8A，20ms響應時間 |
溫度范圍 | 275℃-1200℃ | 輸出（2） | 乾簧管式繼電器輸出0.5A SPNO（可選） |
響應時間 | 1-250ms編程設定 | 輸出（3） | NPN、PNP輸出500mA，45V，2A峰值 |
機表外殼和冷卻
材料 | AI鑄鋁，高溫噴塑 | 冷卻方式 | 氣冷+空氣吹掃；水冷+空氣吹掃 |
防護等級 | IEC IP66，DIN 89011 | 氣壓 | 5-15PSI，流量：28-140L/min |
重量 | 1.9kg | 水壓 | 5-10PSI，流量：0.2-0.3L/min |
電纜接頭 | IP65 | 水溫 | 環境溫度低於70℃，使用20℃的冷卻水 |
長度 | 2米 | 環境溫度高於80℃，使用5℃的冷卻水 |
端子接線圖
端子 | 線色 | 功能 |
1 | 粉 | 自檢，接24VDC電源 |
2 | 紅 | 24VDC+ 供電電源 |
3 | 黑 | 80-240VAC L |
4 | 白 | 80-240VAC N |
5 | 紫 | PNP輸出 |
6 | 藍 | 0VDC供電電源 |
7 | 綠 | 地 |
8 | 棕 | 輸出（1）常開觸點 |
9 | 灰/粉 | 輸出（1）常開觸點 |
10 | 紅/藍 | NPN輸出 |
11 | 黃色 | 輸出（2）常開觸點 |
12 | 灰色 | 輸出（2）常開觸點 |
外形尺寸圖

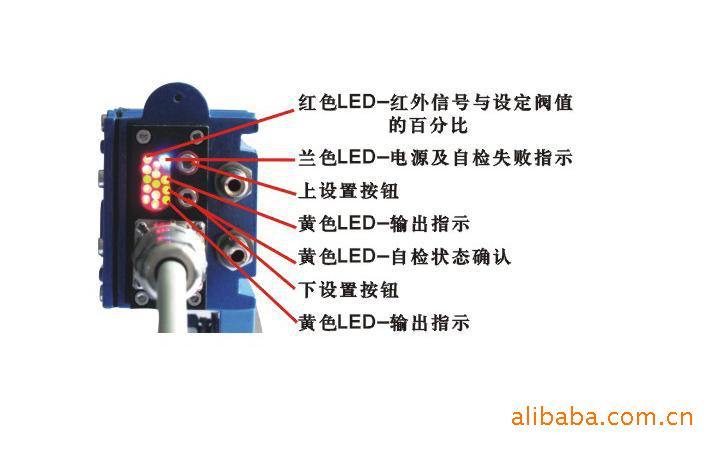

LED陣列顯示
LED陣列顯示使用戶可以清楚確定背景環境及要檢測熱金屬給出的紅外信號強度，從而確定正確的設定值。
LED陣列顯示也可幫助用戶對準一些低輻射能量的被測物，如火炬，因為這類被測物正常狀態下不夠觸發輸出的信號強度。
通過LED陣列顯示也能方便快捷的調整設定閥值與響應時間。
典型應用
●檢測溫度超過300℃的熱金屬產品
●適用於連鑄線、熱連軋機、中板軋機、棒線材等
