WYS-W-2-800-220V位移變送控製器西安恒遠水電專業生廠傢報價圖片

一、概述

WYS-W形拉線式位移變送控製器是針對水電站而開發的產品。具有測量精度高、性能可靠、安裝調整方便、顯示直觀等許多優點，安裝時將拉線上的拉環固定在接力器上即可。

二、特點

■以進口旋轉編碼器為核心測量器件，測量準確、可靠。

■CPU直接采集編碼器輸出的格雷碼，無A/D轉換誤差。

■變送控製器功能強大完備，可輸出模擬量、六對開關量並有數位管直觀顯示。

■結構緊湊,安裝靈活方便。

三、工作原理

WYS-W型位移變送控製器通過一根高柔性的不銹鋼芯線同被測體相連,經恒力彈簧與傳感器軸相連,將直線運動轉換成旋轉運動.傳感器內置的精密電路進行可靠的數據處理,輸出與直線位移成線性變化的模擬量輸出(4~20mA)

四、技術參數:

■測量范圍：0~2000mm內根據用戶要求設定

■電源電壓：DC24V、交直流通用型AC86~265V DC110~340V

■顯示方式：四位LED顯示窗口位移值、開度百分比

            狀態指示；六隻LED指示燈顯示接點動作狀態

■輸出電流：4-20mA（兩線製）

輸出接點：繼電器接點六組或八組

接點容量：AC220V/2A

1路模擬量和6路開關量

■精度：0.5%

■功率：10W

■應用環境：溫度：0~60℃；濕度：≦90﹪RH

五、麵板說明

1. 四位LED數位管顯示窗：顯示參數
2. n%，mm性質指示燈：數位管當前顯示內容指示
3. 1~6輸出狀態指示燈：輸出繼電器動作狀態指示
4. 按鍵區：設置操作機表參數

六、接線端子

DC24V：為供電電源。

OUT、16、17：為標準模擬量4-20mA輸出。(若電源為直流，則17端接正，16端接負)。

J1~J8：為繼電器報警接點

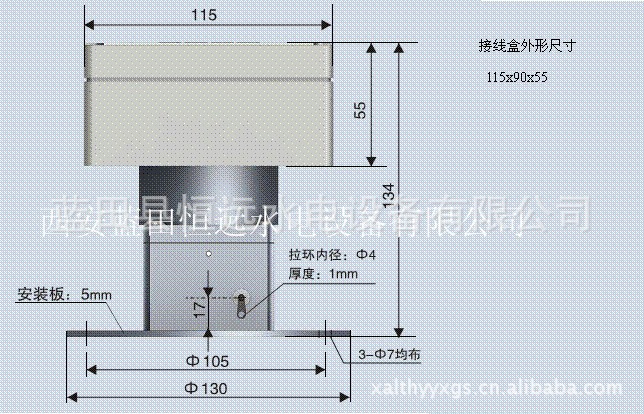

七、外形及安裝尺寸

八、選型說明
