機器結構和組成

本機器由機械部分和電子測控系統兩部分組成。

1、機械部分：

本機器采用箱式結構，由下列幾個部分組成（見示意圖）

（1）測試試片裝夾部分

      a上壓環   b試臺   c支承筒   d壓緊凸輪   e壓緊手柄

（2）儲氣瓶

 （3）調速校驗麵板

a校準介面開關  b校準介面（試驗流進試臺內的試劑排出口）c 流量調整旋鈕

（4）操縱麵板

（5）氣泵

（6）電器裝置

（7）調平螺釘

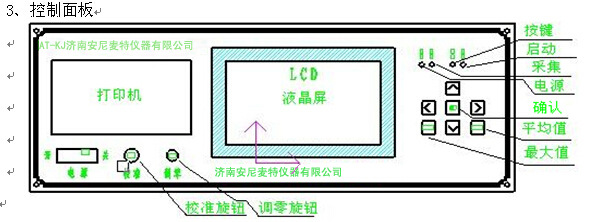

2、電子測控系統：

    電子測控系統由高精度傳感器、放大器、單片計算機、點陣液晶顯示屏、微型打印機等組成。傳感器輸出與試片所受壓力成正比的電信號經放大器放大並轉化成數字量，再由單片機進行標度變換，然後顯示輸出。

（1）電源開關：打開電源開關給整機供電。

（2）液晶顯示屏：顯示功能菜單、設置數據、測量次數、壓力及對應孔徑。（後麵有具體介紹）

（3）打印機：打印機器型號、測量及處理數據。

（4）校準旋鈕：有標準裝置在設置界麵校準傳感器時調整的旋鈕，平時不要隨便調整，以免影響測量的準確度。

（5）調零旋鈕：在設置界麵校準狀態時，調整此鈕使示值在接近零點。

（6）鍵盤：

a)向上、向下鍵∧、∨：在設置界麵，按一下該鍵，選擇設置的項目或輸入的數據；在主界麵瀏覽狀態，按動此鍵翻閱已測量的數據。

b) 向左、向右鍵＜、＞：在主界麵裡按動此鍵選擇不同的功能選項；在設置界麵裡按動此鍵改變輸入數據的數位。

c)確認鍵：按動此鍵確認操作的項目或保存輸入的數據。

d) 最大值：在試驗狀態下看見第一個氣泡冒出時立即按此鍵保存此時壓力值，以得到最大孔徑值。

e)平均值：在試驗狀態下看見試片基本佈滿氣泡時按此鍵保存此時壓力值，以得到平均孔徑值。

（7）指示燈：指示不同狀態，從左到右一次是：電源指示，數據采集指示、按鍵響應指示、啟動氣泵指示。
