ISO 7263-2011瓦楞芯紙.實驗室起瓦楞後平壓阻力的測定

QB/T 1061-1991 槽紋機
GB/T 2679.6-1996 瓦楞原紙平壓強度的測定

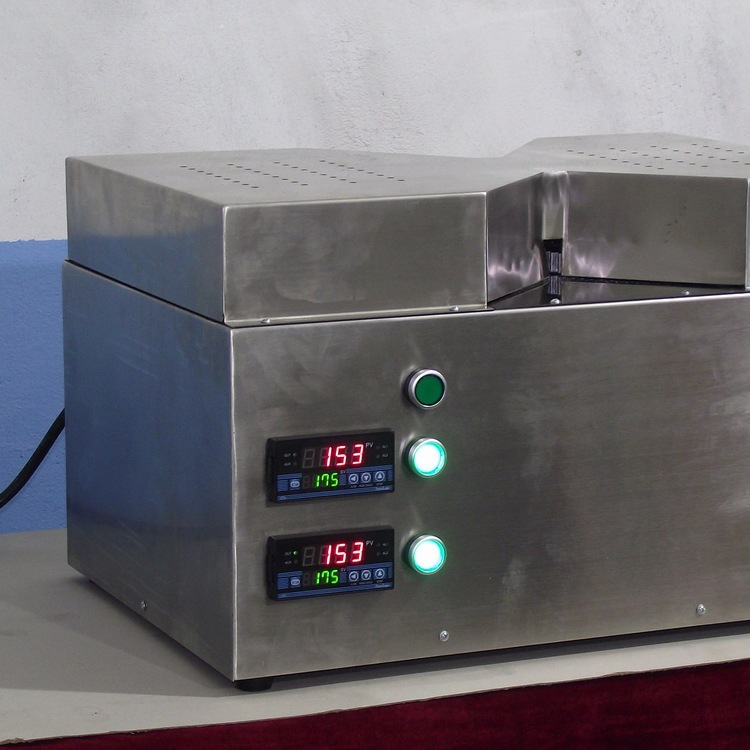

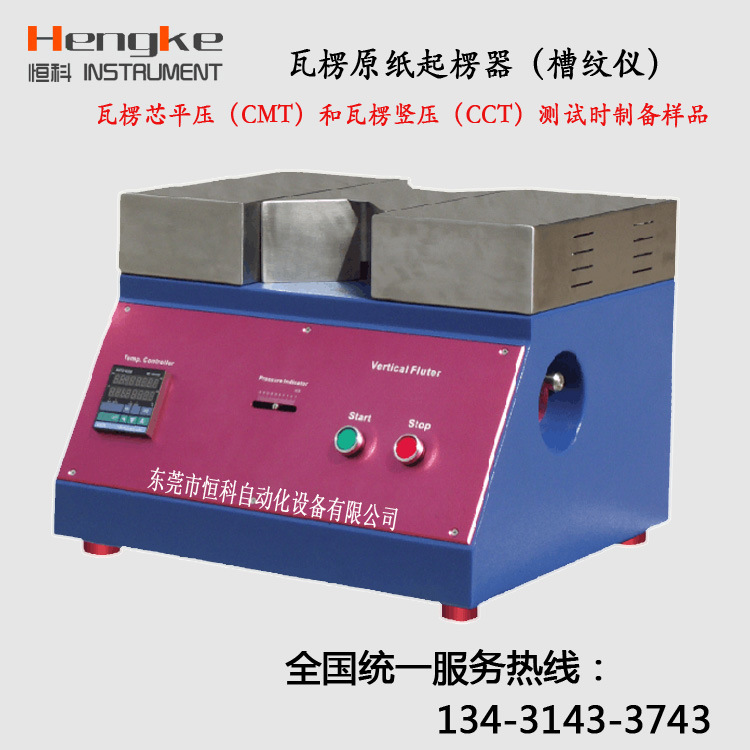

恒科HK-CW槽紋機又叫瓦楞芯原紙起楞器，用於測量瓦楞芯紙平壓強度時壓製標準瓦楞波形，配合平壓強度CMT和豎強度測試CCT試驗附件製備試樣，用壓縮強度機測量起楞後芯紙的平壓強度，屬專用、標準的試樣製備器具。

工作轉速：4.5轉/分鐘

轉速誤差：0.2轉/分鐘
工作溫度可調范圍：(室溫～200) °C
標準工作溫度：175°C
溫度顯示分辨力：1°C
溫度示值誤差：±1%
溫度示值變動性：≤1%
工作壓力可調范圍：(49～108)N
設定壓力與工作壓力誤差：±5%
槽紋輪外徑：(228.5±0.5)mm
槽紋輪厚度：±16mm
齒 數：84個
上牙半徑： (1.50±0.1)mm
下牙半徑： (2.00±0.1)mm
牙 深： (4.75±0.05)mm
齒輪齒形式： A型
彈簧張力：100N

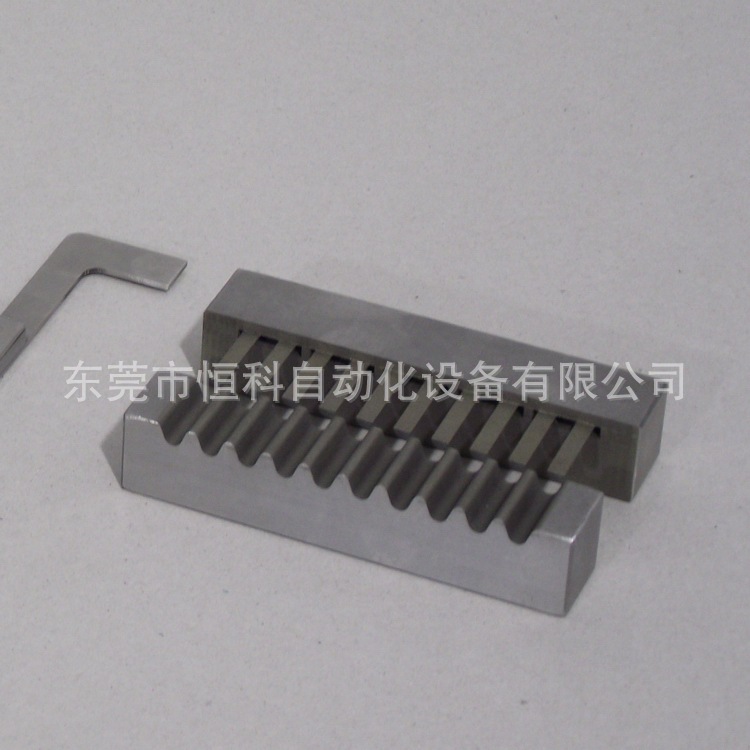

平壓強度CMT試驗附件
梳齒：齒長度19mm，齒數10個，齒高(2.4±0.1)mm
齒條：齒寬19mm，齒數9個，齒谷數19個，齒間距(8.5±0.05)mm，齒高(4.75±0.05)mm
