用途（Application）

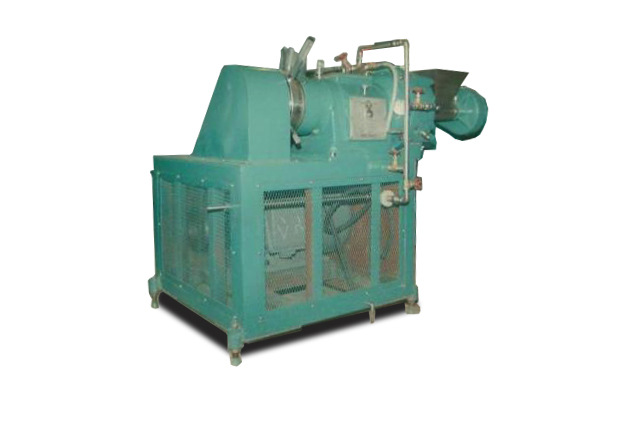

IMT-GNPM01型高濃盤磨精漿機是製漿造紙工業試驗和研究領域中使用的最基本的機器，它可以將木片製成漿料，改善漿料或將木片製成合成纖維，玻璃纖維和碳纖維。，在眾多領域，用高濃盤磨精漿機可以輕易的將木片轉化成纖維和多種細纖維化。高濃盤磨精漿機製漿在國際上普片采用的較為先進的製漿方法。我國造紙行業，近年來從事利用盤磨機進行製漿實驗研究工作的企事業部門越來越多。但是至今國內生產實驗型盤磨機的企業不多，對製漿實驗研究帶來不少困難。我們真是為瞭滿足國內製漿實驗研究部門的迫切需求出發，研製的新型實驗盤磨機，填補瞭國內空白。本機不僅為製漿造紙業的理想實驗設備。而且在冶金、建材、塑膠、食品等行業也廣泛用做磨碎實驗設備或生產設備。
技術參數（Parameter）
盤磨部分
Ø主電機：3相、380V、30KW
Ø主軸轉速：3000r/min
Ø傳動方式：三角膠帶、4根、B型、2070mm
Ø動盤直徑：Φ315mm
Ø磨片直徑：Φ300mm
Ø間隙顯示精度：0.02mm
Ø外形尺寸：1480×930×1200 mm
Ø重 量：1000kg
給料螺旋部分
Ø型 式：輸入螺旋
Ø螺旋轉速：30～300r/min
Ø螺旋直徑：Φ74mm
潤滑與供水
Ø主軸軸承：浸漬潤滑
Ø潤 滑 油：32號乙基化機油或25號透明油浸漬潤滑
Ø供水壓力：0.2～0.5MPa
Ø冷卻水流量：2L/min
Ø稀釋水流量：3L/min
主要參數
Ø工藝范圍：低濃(3%)～高濃(30%)
Ø動盤最大行程：20mm
Ø動盤最大推力：4000N
Ø兩盤平行度：0.04mm
Ø動盤斷麵跳動：≦0.06mm
Ø動盤徑向跳動： ≦0.07mm
Ø整機振動振幅： ≦0.05mm
Ø油最高溫度：55℃
主要性能
Ø不僅在3%的低濃下製漿，也可在30%高濃下製漿。
Ø動定兩盤磨片平行度的調整結構簡單、靈活、可靠。
Ø螺旋給料均勻、連續性好，給料量可隨時調整。
Ø外殼端蓋采用敞開式，便於更換磨片和清洗磨室。
Ø本機能磨漿的原料品種很多，如木片磨木漿、化學機械漿、半化學漿、高得率亞硫酸鹽漿、硫酸鹽
Ø木漿、草漿、甘蔗漿、廢紙漿、聚乙烯、聚丙酰、丙烯酰、尼龍、玻璃纖維、硬紙板漿等。
結 構
本機主要由磨室、機殼、主軸、潤滑、冷卻及給料螺旋等系統組成。
磨室
磨室是磨盤機的核心部位。漿料均通過磨室得到解離和叩解。磨室由固定外殼、活動端蓋、動盤、定盤及平行度調整結構組成。漿料從磨室中心進入，由固定外殼的排漿口排出。
給料螺旋
原料供給采用螺旋給料方式，並以每轉輸入量小而轉數高的方式減少原料輸入量的脈沖，保證給料的均勻性。為適應多種原料製漿的需要，螺旋轉數在30～300r/min范圍內可以調整。
潤滑部分
主機是高速運行，負載重，又因磨漿熱量的傳導致使軸承易發熱。為瞭減少軸承的滾動摩擦，潤滑性能，冷卻效果，油膜的緩沖性以及維修方便等方麵考慮，決定采納以32號乙基化機油或25號透明油浸漬潤滑方式。
冷卻水部分
在磨漿過程中產生的熱量易於傳導至軸，使軸產生微小的線形變形，從而影響兩盤之間的間隙，進而影響磨漿質量。為此，本機在軸和機殼設置冷卻措施，保持整機的熱穩定性，既保證瞭間隙的穩定，又保證瞭磨漿質量的穩定。
稀釋水部分
稀釋水部分
漿料在磨漿過程中產生的熱量致使漿料損失部分水分，影響排漿，故在動盤的外緣設有三個攪拌葉片，通過攪拌葉片的作用將漿料甩至排漿口。為瞭防止漿料在排漿口堵塞，在磨室裡設置稀釋水，使漿料能順利地排出機外，保證漿料的連續排出。稀釋水的需用量，隨著磨漿濃度的增大而增加，可通過調節閥任意調到所需水量。
傳動部分
本機主電機功率為30kw，最小功率為7.5kw。其所耗功率大小與磨漿原料品種不同、磨漿濃度不同而變化。主軸轉數為2700r/min，而且是重荷載。其前側荷載為徑向及軸向的合成荷載，故其前軸承選用兩個單列向心推力軸承（36312）相對裝配，而其後軸承選用雙列向心球麵軸承（1161），其後軸承有可調性。由於對軸和軸承采取瞭相應的冷卻和潤滑措施，保證瞭整機運行的穩定性。
