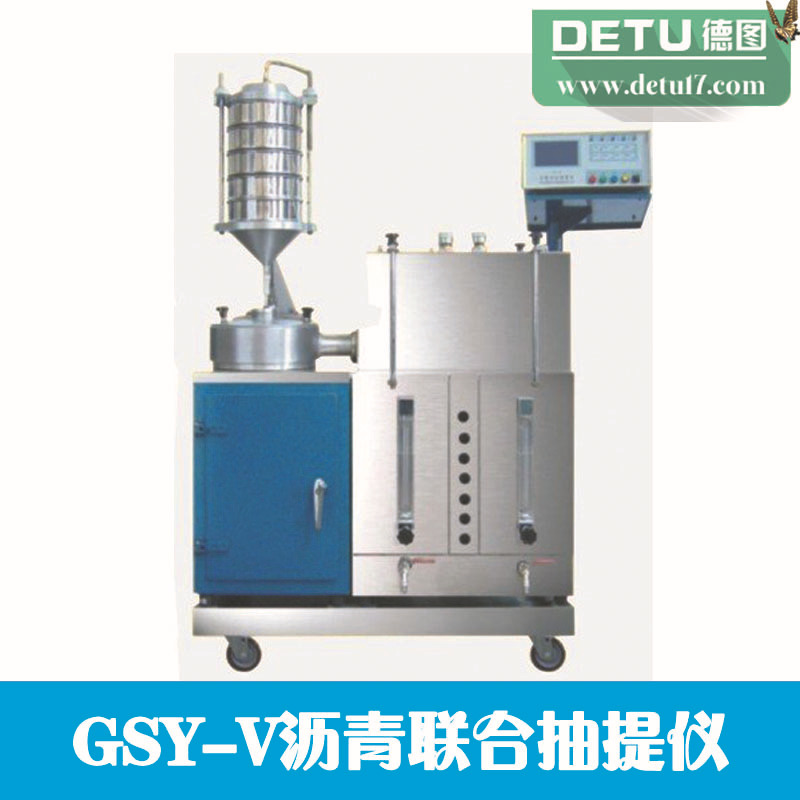

GSY-V型全自動瀝青聯合抽提機
GSY-V型全自動瀝青抽提機可對瀝青混合料的油石比進行快速準確的測定和分析，該設備集瀝青和溶劑回收為一體，整個工作過程采用全自動控製，具有功能齊全，工藝先進，自動化程度高，操作簡便等優點，與傳統的抽提設備相比，功效提高20－30倍，是監測和控製瀝青路麵施工質量必不可少的設備。
⒈抽提容量：1000g－3000g
⒉抽提精度：誤差（0.1％）
⒊溶劑可循環反復使用：自動回收
⒋工作環境溫度：＋5～＋50℃
⒌工作電壓：380V±10％
⒍功率：（總功率）：4KW
⒎轉速：5000r－10000r/min
三、工作原理：
試樣（瀝青混合料）置於篩網上層，箱內註入溶劑，啟動電源後，溶劑泵向篩網內沖入溶劑，篩內試樣中的瀝青混合料在篩的無級振動及溶劑沖洗下經過各級篩網，瀝青逐漸與礦料分離流入離心機，在離心力作用下，溶液中的礦粉附於離心機中離心杯的濾紙上，瀝青三氯乙烯溶液流入蒸發箱加熱後溶劑蒸發，冷凝後流回溶劑箱。
四、控製機器操作：
⒈預置工作時間，一般情況下預置低速設定15分鐘，沖洗間歇6秒 高速 3分鐘。按啟動鍵沖洗開始。
⒉以上操作完畢後，打開各個開關，此時抽提機進入自動工作狀態，當離心筒旋轉到最後停止時，取下篩網，取出離心杯與盛有礦粉的篩網一起置於烘箱內烘乾，以備稱量。離心機停止後，溶劑的加熱和回收部分在繼續工作，待蒸發箱內瀝青混合液全部回收結束，關掉加熱開關，整機工作結束（註：抽提時，也可以當時不回收，待抽提結束以後，再設定所需的工作溫度，進行溶劑回收。）
五、機器的使用與操作：
㈠機器的安裝與連接：
GSY-V型瀝青抽提機是較為精密的試驗機器，機器必需置於有頂麵防護的房間或棚子中，距離墻麵100cm。
機器底座放置好後，應該校正水平，然後才能放置蒸發冷凝箱，連接控製機和冷卻水管，在確認出380V及零線供電正常的情況下，黑色線為零線將機器接通電源。
㈡使用前的檢查：
機器在長途運輸和長時間不用，再度使用前首先進行必要的檢查和運轉，確保安全第一，以防發生意外。
⒈從溶劑孔註入三氯乙烯溶劑（約二十公斤）
⒉檢查機器工作是否正常：接通電源，啟動工作開關，再按沖振及抽提鍵，使控製部分將進入工作狀態。
⒊檢查離心杯運轉是否正常，按抽提鍵，此時離心機處於第一級轉速運轉，觀察其轉向，正常狀態下離心機按逆時針方向旋轉〔與電機旋轉方向（箭頭方向）一致〕。
⒋檢查噴淋蓋內噴頭是否堵塞。
㈢試驗準備：
⒈取下篩網，按孔徑依次從小到大自下而上放好，將稱量過的瀝青混合料試樣放入最上層的篩中。
⒉將整套篩網放在振動架的漏鬥上，蓋上噴淋蓋，旋緊螺栓。
⒊將稱量好的離心杯壓入離心筒內，蓋上離心蓋，放正振動器支架，旋緊手柄，將導流管插入離心蓋的中心孔內。
㈣油石比的計算：
瀝青混合料中礦料的總質量由兩部分組成。
mα＝m1＋m2
式中：mα－瀝青混合料中礦料的總質量（g）
m1－篩網中倒出的集料烘乾後的質量（g）
m2－離心杯濾紙試驗前後的增量（g）
瀝青混合料中瀝青質量為瀝青混合料總質量與礦料總質量之差。
mb＝m－mα
式中：mb－瀝青混合料中瀝青質量（g）
m－瀝青混料總質量（g）
mα－瀝青混合料中礦料總質量（g）
瀝青混合料的油石比，可由下式求得：
pα＝m－mα/mα×100％
式中： pα－瀝青混合料的石油比（％）
六、註意事項：
⒈當瀝青抽提機在抽提的過程中，因停電而中斷抽提時，不能帶載2次啟動，否則會因離心杯中的礦粉，瀝青和三氯乙烯混合液引起重心偏移，損壞離心筒，因此抽提停電，必需清理試樣及離心杯，按新的試驗重新開始。
⒉長途運輸時，要特別註意防震，機器設備要分別裝入專用包裝箱，箱內墊以塑料泡沫或軟紙，四周填充密實，勿使之松動搖晃，裝卸車時小心輕放，不能碰撞，以確保機器外表美觀，功能完好。
⒊機器兩天以上不使用，要將蒸發箱的瀝青，三氯乙烯混合液和溶劑箱的三氯乙烯放出，分別存放在專用密封塑料筒內，以防對機器腐蝕。
⒋離心筒，離心機頂蓋兩個部位的密封圈，每使用一次塗一次凡士林油。
⒌由於安裝使用不當，或機器設備發生故障，會使試驗無法正常進行。如果機器嚴重損壞必須交有關人員檢修，一般故障往往可以經過簡單處理，即可使機器各功能回復正常，因而熟悉機器結構的原理，掌握一定的檢查和維修技術是較為必要的。
