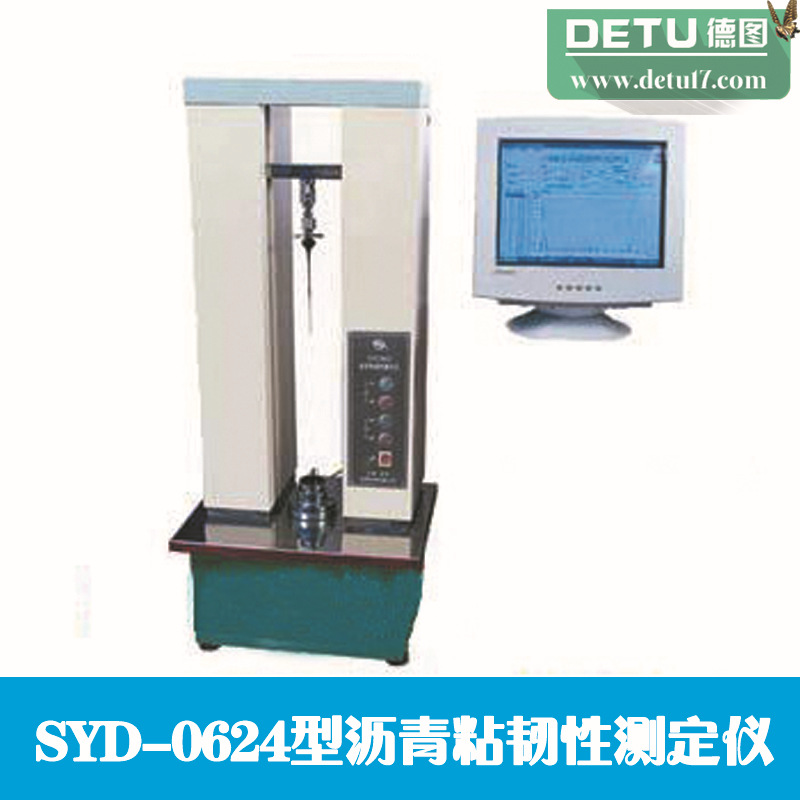

SYD-0624型瀝青粘韌性測定機
SYD-0624型瀝青粘韌性測定機，粘韌性測定機，瀝青粘韌性，是由我廠自主研發的新一代高精密試驗機器，可用於瀝青在特定條件下粘韌性測試，符合JTJ052-2000中的T0624-1993規定要求。它由PC機（可選擇配噴墨打印機）、微機數據采集系統、粘韌性試驗器、拉伸試驗機等必備的配套裝備組裝而成。主機采用PC機與下位機進行串行通訊實現對荷重、變形的檢測，並自動計算出瀝青的粘韌性、韌性。機器具有拉力均勻等速、外形輕巧、操作簡便等特點，上位機檢測軟件界麵美觀，資料存儲和處理方便、快捷，配上噴墨打印機即可直接打印相關的報告資料。
1、拉伸速度： 500mm/min
2、最大加載能力：1000N
3、拉力非線性誤差：＜0.5％
4、拉力采樣間隔： 0.5mm
5、位移測量范圍：610mm（標準要求）
6、變形測量誤差：±0.5mm
7、供電電源：220V±10％ 50Hz AC 250W
8、外型尺寸：530×400×1220mm
主要功能：
1． 自動完成試驗，記錄試驗曲線數據和最大拉力。
2． 自動計算瀝青粘韌性值。
3． 微型打印機輸出試驗數據和曲線圖。
4． 下限位保護。
瀝青粘韌性測定機，粘韌性測定機，瀝青粘韌性； 整機結構及原理
主機由拉伸機構、試驗器、軟件處理系統等組成。對瀝青粘韌性進行全自動試驗，啟動試驗後，機器自動控製拉伸系統進行延伸試驗，並記錄位移拉力曲線數據，試驗完成後自動計算瀝青韌性和粘韌性，並可以打印試驗結果和拉力位移曲線圖。
安裝調試瀝青粘韌性測定機，粘韌性測定機，瀝青粘韌性
1. 主機為臺式安置，安裝臺要堅固、平穩水平；
2. 電源為三相插頭輸入，參看下圖；
3. 在使用一年後應在減速機和絲杠處略加潤滑油；
4. 拉伸頭有下限位開關保護主機超行程使用；
5. 連接主機與控製箱的電機連線、限位開關連線。
瀝青粘韌性測定機，粘韌性測定機，瀝青粘韌性試驗準備
1、 按JTJ/T0602的方法準備瀝青試樣，當試驗改性瀝青時，改性劑
的加入應根據要求的方法操作並攪拌均勻。
2、 將試樣容器放入60℃～80℃烘箱中，預熱1h。
3、 用三氯乙烯溶劑擦凈拉伸頭半球圓頭，裝入定位支架中乾燥待
用，將熱瀝青試樣逐漸註入預熱的試驗容器中，質量為50g±1g，註意試驗中不得混入氣泡。
4、迅速將拉伸半球圓頭浸入瀝青試樣中，定位支架架在試樣容器上
方，用定位螺母壓緊固定，使半球圓頭上麵恰好與瀝青試樣齊平（見試驗器裝樣示意圖），在室溫下靜置1h ~ 1.5h，此時試樣稍有收縮，適當調整定位螺母，使半球圓頭高度保持與瀝青上表麵齊平。
5、將安裝好的粘韌性試驗器連同試樣與起置入溫度為25℃±0.1℃的恒溫水槽中的架子上保溫1h ~ 1.5h。
瀝青粘韌性測定機，粘韌性測定機，瀝青粘韌性試驗操作
1．按鍵操作說明
1、 <試驗> 用來啟動試驗，按下該鍵後，試驗啟動，拉伸頭開始上升，此時可以按下<停止>鍵中斷試驗。
2、 <停止> 在試驗過程中和歸位過程中，按下該鍵停止電機運轉。
3、 <打印> 試驗完成後，按下該鍵打印試驗結果和曲線圖。
4、 <歸位> 試驗完成後，按下該鍵，拉伸頭自動歸位到限位位置。到達限位位置後，再按下該鍵，可以點動操作電機運轉。
2．試驗 按下“歸位”鍵，將拉伸頭恢復到起始位置，如果，下降的位置偏高，可以使用“歸位”鍵的點動功能調整其高度。放置好試件，啟動試驗，開始拉伸，如果出現異常，可以按下“停止”鍵中斷試驗。
3．打印 試驗完成後，按下“打印”鍵輸出以下結果：
**Test Report**
Te = XX．X N·m
To = XX．X N·m
L = 0300 mm
N(max) = XXXX N
其中，Te表示瀝青的韌性，To表示瀝青的粘韌性。L表示拉伸長度。N（max）表示最大拉力。
瀝青粘韌性測定機，粘韌性測定機，瀝青粘韌性測試模式
1、按下<試驗>鍵，打開機器電源，然後釋放<試驗>鍵，此時機器進入測試模式，負荷顯示窗顯示當前拉力采樣值(此值不是最終拉力，包含有拉力的基值)。此時按下<打印>鍵可以將當前拉力值清零。在傳感器不受力的情況下，按下<打印>鍵，清零拉力，此時顯示窗顯示的為實際拉力值。
裝 箱 單
序號 名稱 數量 備註
1 主機 1臺
2 試樣杯 3隻
3 拉伸半球圓頭 3個
4 定位支架 3個
5 定位螺母 3個
6 合格證 1份
7 使用說明書 1份
