無刷電機低壓測試機說明書
感謝使用本公司的產品——無刷電機低壓測試機，該產品兼容無刷電機驅動的所有功能。無刷動力系統功率強大，速度快，錯誤的操作容易使設備損壞。為瞭降低損失，請在使用前仔細閱讀我們公司的產品說明書。
本公司有權在不通知的情況下變更產品的設計、外形、性能及使用要求。
■ 產品特色
- 采用超低阻抗PCB（印刷線路板），具有極強的耐電流能力。
- 產品啟動柔和，且具有良好的低速性能。
- 1V低壓啟動，可完全測試電機的啟動性能。
- 可設定電機磁極數，測出電機的精確轉速
- 可以在任意轉速控製啟停。
- 驅動電壓、電流、轉速同步顯示。
- 最大輸入電壓30V，且電流超過5A時，系統自動保護。
- 具備完整的自主知識產權，產品可持續升級更新。
■技術參數
- 輸入工作電壓：220V（50Hz）；
- 外部輸入驅動電壓：1V-30V；
- 系統正常耗能：20W；
- 外部最大輸入電流：5A（5A時自動斷電保護）；
- 最大測量電壓：30V（超過30V時自動斷電保護）；
- 最大測量電流：99.9A；
- 最大測量轉速：99999。

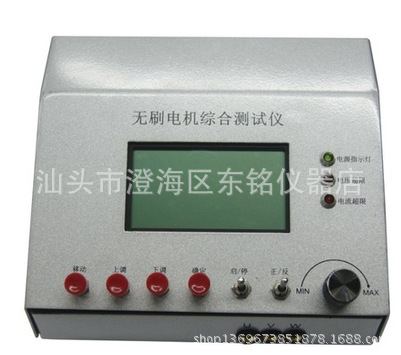

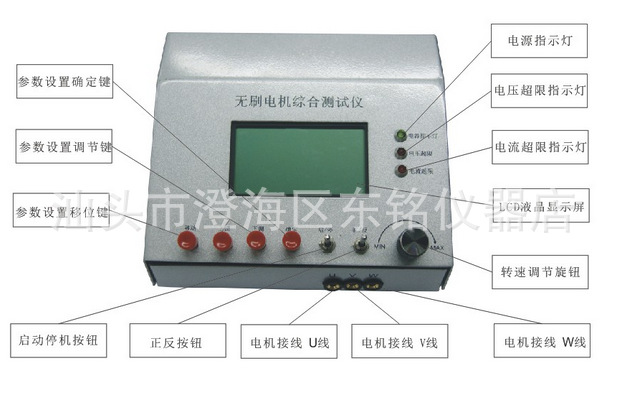

■設計外觀
■使用方法

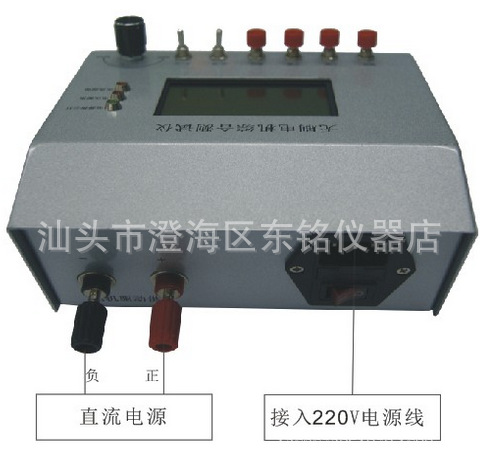

1、接上220V（50Hz）的電源；
2、打開電源開關，此時屏幕顯示“深圳市飛盈佳樂電子有限公司”、“TEL：075586321853”、“HTP：www.fyjl.net”，並延時一段時間。
3、延時一段時間後，屏幕顯示“請設定電機極數：02”，此時按“上調”“下調”鍵可以設定，設定完成按“確定”鍵，進入工作狀態；
4、當按下“確定”鍵後，此時系統開始工作，顯示屏幕如下圖。
5、設定完畢，此時接上電機供電電壓，註意正負極和電壓大小（不要超過30V）如需重新設定請按移動鍵。
6、接上無刷電機，三角型接“U、V、W”。
7、電機接好後，此時可以通過調節“調節”電位器，啟動電機和控製電機轉速。
8.當電機的油門不在min位置時，啟停開關用於控製電機的啟停。
9,當啟停開關在停止位置時，通過選擇正反轉開關可以改變電機下次運行時的轉向。
10，當電機供電電壓超過30VDC或和電機的運行電流超過5A時，麵板上相應的電壓或電流指示燈便會亮起並保持，要解除保護請按移動鍵。
■註意事項
1、註意電機的接線方式；
2、檢查“調節”電位器是不是在最小的位置；（如果不在最小位置，馬達會發出滴-滴-滴的連續響聲，需要調到最小位置才能進入正常工作狀態）。
3、註意電機供電端的“+”、“-”極。
