首先深切地感謝您購買使用MCR-3A型微波化學反應器，在使用本產品之前，請詳細閱讀使用說明書，在充分瞭解性能指標及註意事項的基礎上，正確地使用本設備。

目錄

• 加熱原理
• 產品特點
• 技術參數
• 鍵盤使用
• 液晶顯示
• 操作步驟
• 單功率控製模式
• 註意事項
• 售後服務
• 聯系我們

特別提示:

1:本設備為常壓試驗機器，請勿在本機器內做壓力試驗。

2:切記不要在無負載的情況下開啟微波，以免損傷溫度傳感器和磁控管。

一．加熱原理：

微波是一種波長極短的電磁波，它和無線電波、紅外線、可見光一樣，都屬於電磁波，微波的頻率范圍從300MHz到300KMHz，即波長從1毫米到1米的范圍。

微波加熱的原理：微波加熱就是將微波作為一種能源來加以利用，當微波與物質分子相互作用，產生分子極化、取向、摩擦、碰撞、吸收微波能而產生熱效應，這種加熱方法就稱為微波加熱。微波加熱是物體吸收微波後自身發熱，加熱從物體內部、外部同時開始，能做到裡外同時加熱。

不同的物質吸收微波的能力不同，其加熱的效果也各不相同，這主要取決於物質的介質損耗。

微波加熱的特點：

?快速加熱。微波能以光速（3×1010cm/s）在物體中傳播，瞬間（約10­9秒以內）就能把微波能轉換為物質的熱能，並將熱能滲透到被加熱物質中，無需熱傳導過程。

?快速響應能力。能快速啟動、停止及調整輸出功率，操作簡單。

?加熱均勻。裡外同時加熱。

?選擇性加熱。介質損耗大的，加熱後溫度高，反之亦然。

?加熱效率高。由於被加熱物自身發熱，加熱沒有熱傳導過程，因此周圍的空氣及加熱箱沒有熱損耗。

?加熱滲透力強。透熱深度和波長處於同一數量級，可達幾厘米到十幾厘米，而紅外加熱為表麵加熱，滲透深度僅為微米數量級。

二．產品特點：

MCR-3型微波化學反應器采用瞭最新科技，確保您的實驗順利進行。

1．采用微波連續輸出方式：研究表明，脈沖微波在“開”和“關”的瞬間會產生高閾值電磁脈沖，出現溫度大幅震蕩現象，也極易破壞有機分子形態，從而影響實驗結果的一致性。微波連續輸出方式確保在實驗進行過程中時刻存在微波。克服瞭脈沖微波給實驗帶來的不利影響。

2.采用微型計算機自適應PID調節技術：有效克服超調現象的發生。PID參數可以自適應整定，靈活適應不同的操作環境，當環境溫度，反應物質容積，極性，熱容發生改變，MCR-3A型微波化學反應器可以適應由此帶來的影響，自動修改PID參數，使機器適應於新的環境，保持控溫精度不降低。

3．采用鍍四氟鉑電阻溫度傳感器：鍍四氟溫度直接插入反應體系內部，采集反應體系內部溫度，可靠的屏蔽裝置有效消除任何電磁波的乾擾和自熱效應，使采集數據更為可靠。四氟乙烯溫度傳感器探頭有效抵禦酸，堿，有機溶劑的腐蝕。

4．采用多段工作模式：您可以設置5個工作時段工作。一段工作結束後，化學反應器會自動轉向下一段連續工作。每個時段下都可獨立設置最高功率，溫度，時間，MCR-3A型微波化學反應器將在每段中都達到最優狀態。

5．顯示實時曲線功能：讓您可以更直觀的查看溫度變化的情況。隻需要按下翻頁鍵，就可以看到溫度曲線。

6．存儲參數功能：您的輸入參數將會保存在閃存中，方便您下次開機操作，不用再重復輸入。本機采用Flash存儲器可以在關機或者停電時永久保存數據。

7．采用大麵積觸摸麵板：按鍵分佈符合操作習慣，分佈間距合理，操作手感更為舒適。並有聲音提示功能。

8．采用大屏幕液晶顯示：有效像素240×128，屏幕尺寸高達120×80mm。同步顯示，五個時段段所設工作條件，以及微波工作狀態，微波功率，實時溫度，工作時間。使視野更為廣闊，觀看更為舒適。

9．溫度誤差修正功能，若顯示溫度與實際溫度出現誤差，可通過微型計算機采取修正。

10．具有安全的連鎖開關：在任何情況下打開爐門都會停止微波輻射，保障使用者的安全。

11．磁控管過熱保護功能：當一次使用時間過長或者異常情況導致磁控管溫度過高時，本機可自動切斷磁控管電源，避免磁控管的損傷。

12．內置磁力攪拌器，攪拌速度無級可調。同時配備保護性氣體加入口。

13．開放式反應體系：用戶可根據反應條件任意加裝標準口的反應容器（容積100-500ml）及冷凝會流，滴加，補液和分水等裝置。

14.排風排煙功能

三．主要技術參數：

電源：AC  220V±10%  50Hz            整機輸入功率：≤1450W

微波頻率：2450MHz±15Hz     微波輸出方式：連續波（連續輸出）

微波輸出功率：≤1000W（連續自動可調）        測溫精度：0.2級

控溫精度：≤1℃              測溫方法：接觸式四氟溫度傳感器

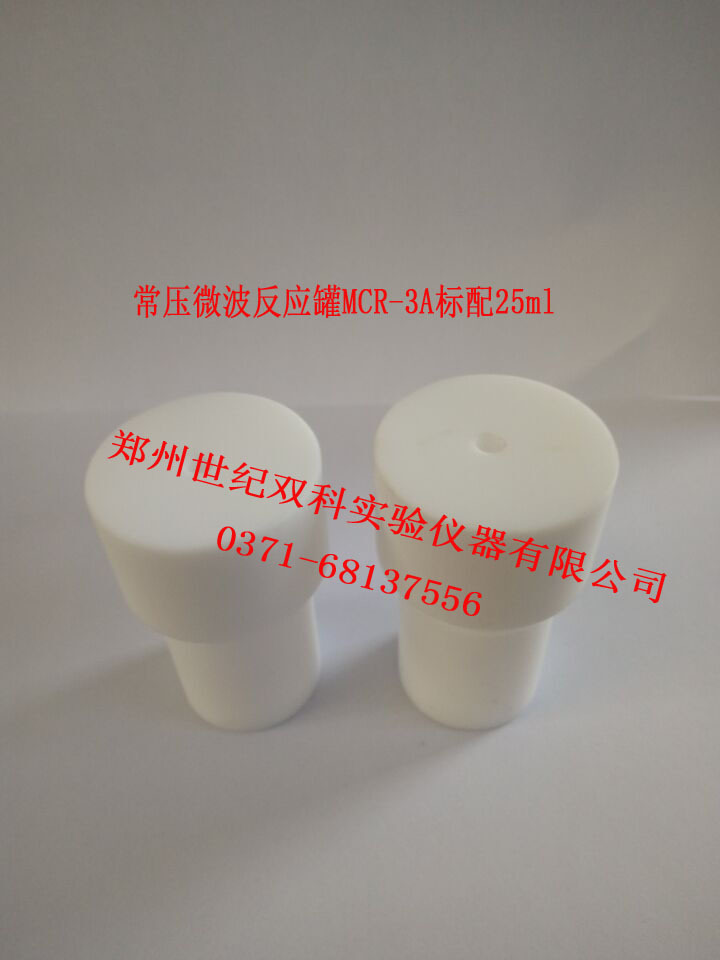

最高使用溫度：≤280℃（隨意設定）    標配25ml常壓反應罐2個（50ml.100ml.150ml.200ml.300ml.500ml常壓反應罐選配）

四．鍵盤使用：

1. 數字鍵區：

分佈有數字鍵0-9。可在液晶顯示器上輸入相應數字。

2．退格鍵的使用：

相當於計算機上的刪除鍵，可刪除光標所在位置所輸入的數字，連續按刪除鍵，刪除順序為光標所在位置開始以列為序，向前刪除光標經過位置的數據。刪除後液晶屏顯示為空。

3，翻頁鍵的使用：

液晶屏的顯示分為三頁，第一頁為功能設定頁，第二頁為溫度曲線顯示頁，顯示溫度走勢。第三頁為溫度修正頁，翻頁鍵的功能就是在這三頁之間切換。

4設定鍵的使用：

在使用反應器的過程中，每當您要設定反應條件或修改反應條件的時候。隻有按下設定鍵光標才會閃爍，這時才可以輸入，不使用設定鍵微電腦將不接受您所輸入的任何信息。本機器提供瞭實時修改反應參數的功能，在微波反應過程中同樣按下設定鍵即可修改反應參數。

5確認鍵的使用：

當您設定好反應條件，出於謹慎考慮，微電腦並不會馬上按您所設定的條件工作，隻有按下確認鍵，微電腦才會記憶並按照你所輸入的條件工作。如果您隻設定瞭反應條件沒有確認就按開啟鍵，這時反應器不會工作。在微波反應器工作中修改的反應條件，隻需按下確認鍵反應器就會按照您修改後的反應條件來工作，不需要再按開啟鍵。

6開啟鍵的使用：

當您設定好瞭反應條件，並按下確認鍵後，按下開啟鍵，反應器就會按照你所輸入的條件開始工作。

7關閉鍵的使用：

在反應器工作過程中按下關閉鍵，反應器就會停止工作。關閉磁控管以及風扇，並不關閉液晶屏和微電腦。當反應器的工作滿足瞭你所設定的溫度和時間段落，反應器會自動關閉微波，而不須使用關閉鍵。

8光標移動鍵的使用：

光標移動鍵共分四個，上下左右。在設定或修改反應條件時四個光標移動鍵可以幫您迅速找到輸入位置，並不刪除光標經過位置的數據。

五．液晶顯示器：

顯示內容如圖：

大屏幕液晶顯示器顯示的內容有：

工作時段；設定擋位；設定溫度；設定時間；實際溫度；有效功率；實際時間；微波工作狀態。溫度曲線。溫度修正。

（一）液晶屏第一頁顯示內容

1.工作：

微波反應器每次運行可設定五個工作時段。以“一”，“二”，“三”，“四”，“五”表示。每列為一個工作時段。輸入時光標按列移動，用於輸入該時段的檔位，溫度，時間。5個工作時段數字將被反白顯示，以指示當前所處的工作時段。

2．設定：

微波反應器的功率可分為10檔，用於限製微波輸入功率的峰值。其中1檔為最小檔，10檔為最大檔，即100%功率微波標稱功率800W。超過10檔的輸入，微電腦將統統視為10檔；低於1檔的輸入，微電腦將統統視為1檔，並在您按下確定鍵時在液晶屏上予以修正。

輸入相應檔位後，微波將在您所限定的最大功率和最小功率之間工作，自動調節功率大小，以達到您所設定的溫度。

3．設定：

微波反應器最高反應溫度為250℃。可輸入0-250之間的數字。超過250℃的輸入，微電腦將視為250℃。並在您按下確定鍵時在液晶屏上予以修正。在功率主控模式下不需要溫度設定。

4．設定時間：

反應時間每段可設為0-9999秒，可輸入0-9999之間的數字。，因升溫過程所用時間有不可預測性，所以您輸入的時間為您所設定溫度上所停留的時間，即恒溫時間。升溫過程所用時間不計入設定時間。設定時間從實際溫度低於設定溫度0.5度時開始記時，達到你所設定的時間時結束。反應器將自動轉入下一工作時段或停止工作。

5．實際溫度：

當打開微波反應器電源，四秒鐘，微電腦自動掃描錯誤後，實際溫度就開始顯示。顯示為小數點後一位數，即0.1℃。本機器溫度測量精度≤0.2℃。

6．有效功率：

液晶屏所顯示的有效功率為，可使極性物質升溫所需要的功率。顯示數值為0-100%。在工作狀態時最低的有效功率為1%。當顯示為已停止表示沒有微波輸出。

7．實際時間：

反應器顯示的實際時間是指從微波開始工作到您所觀測時所用的時間。其中包含升溫時間和恒溫時間。

1. 微波工作狀態：

顯示為微波 輸出中 和微波 已停止 。“輸出中”和“已停止”為反白顯示。使您更直觀的瞭解反應器的工作狀態。

（二）液晶屏顯示第二頁

     顯示當前溫度曲線：當屏幕畫滿後將清除以前數據重新畫圖。本頁無供客戶調整內容。

（三）液晶屏顯示第三頁

     為顯示溫度調整頁：可用光標移動鍵的上，下，方向鍵進行顯示溫度的修正。修定時：需先按下設定鍵，微電腦才會接受您所輸入的信息，光標上方向鍵為在顯示溫度的基礎上增加顯示溫度，下方向鍵為在顯示溫度的基礎上減少顯示溫度，每按一下的修正量為0.1℃，溫度修定完成後，按確認鍵。微電腦的Flash存儲器將永久保存。直至下次修定。

六．操作步驟：

1．把微波化學反應器電源接通，打開電源開關。電源指示燈、爐燈、液晶屏同時亮起。

2．微波腔體內必須放置好您所需要反應的化學物質。

3．設定工作時段的參數

反應器共分五個工作時段。每個工段下檔位，溫度，時間獨立可調。

?檔位輸入范圍01-10，01為最低檔，表示10％功率。10為最高檔，表示為100％功率。

?溫度輸入范圍0-250，表示0℃至250℃。

?時間輸入范圍0-999，表示0秒至999秒。

屏幕上有光標跳動，指示當前輸入位置。

按動觸摸麵板各鍵，“嘀”聲自動響起，表示本次按鍵有效。

按動觸摸麵板0-9數字鍵，可在光標所在位置輸入相應字符，光標所在位置如果已經存在字符，將會被本次輸入的字符覆蓋。同時光標自動後移到下一個輸入位置。

按動觸摸麵板退格鍵，可以刪除光標所在位置的字符，同時光標自動前移到上一個輸入位置。

按動觸摸麵板左右光標移動鍵，光標在水平方向左右移動到可輸入位置。

按動觸摸麵板上下光標移動鍵，光標在垂直方向上下移動到可輸入位置。

4．運行微波化學反應器

按動觸摸麵板確認鍵，確認設定的工作時段參數為有效數據。此時液晶屏光標將會消失，不再接受新的輸入數據。本次確認的參數將保存在Flash存儲器，斷電後不會丟失。

按動觸摸麵板開啟鍵，微波化學反應器按照用戶設定開始工作，微波開始發射。液晶屏右下角顯示微波輸出中。液晶屏實時顯示當前的實際溫度，有效功率，實際時間。

按動觸摸麵板關閉鍵，微波化學反應器停止工作，微波不再發射。液晶屏右下角顯示微波 已停止 。

微波化學反應器運行中修改反應條件：按動觸摸麵板設定鍵，液晶屏光標再次出現，可以修改參數，修改完畢後，必須按動觸摸麵板確認鍵進行確認。不必再次按開啟鍵。

5．磁力攪拌器的控製

磁力攪拌器的控製為單獨控製不受微電腦控製，順時針旋動微波化學反應器門右側的旋鈕，磁力攪拌器的速度隨之提高，反之下降。

七．恒功率控製模式

     當您不需要控製溫度，隻需在某一微波功率下反應時，可不輸入反應溫度，隻需輸入檔位（01—10代表10％—100％功率）。以及反應時間即可。

八．註意事項

1．請關閉好反應器爐門，在未關閉好爐門的情況下，爐內燈不會亮起，磁控管不會工作，也無微波輸出。

2．嚴禁在爐腔內無負載的情況下開啟微波。以免損傷磁控管

3．在微波反應過程中打開微波爐門。程序將停止運行，磁控管停         止發射微波。當你關上爐門後需要重新輸入反應參數，或再次確定設定參數。重新開啟。

4  微波反應器應水平放置。避免磁力攪拌不能正常工作。

5  請勿將金屬物品放入爐腔，避免金屬打火。

6  請勿使用腐蝕性，揮發性的化學溶劑擦拭爐身，以免爐身損傷。

7  做微量或半微量實驗時，因載體不能完全吸收所有的微波。因而    會造成微波反饋入激勵腔損傷磁控管。所以請在爐腔內放置其它吸波物質用於吸收微波。比如：一定量的甘油。

10 在微波反應器工作工，如發現顯示溫度異常波動。以及其他異常情況請勿再次使用，應與廠方聯系。

九．售後服務

     微波反應器內部有微波輻射源以及高壓，且無任何結構可供用戶調整。非本公司專業技術人員請勿打開外罩。

     若產品使用中出現質量問題以及異常情況，請於我公司聯系。由我公司專業技術人員協助解決。
