MCL-5微機磁力機是我公司在ＭＣＬ－１Ａ型數字磁力機和ＭＣＬ－2型數字磁力機基礎上結合磁三分量的原理研製成功的“總場磁力機”，它是根據磁通門原理利用計算機智能控製的新型磁力機，主要用於鐵礦勘察。可測量磁場總場強度T或者垂直分量Z。由於該磁力機操作十分簡單，幾分鐘即能學會使用，大屏幕液晶可直接顯示被測的磁場強度nT(伽碼)，同時顯示溫度，日期，電量（機器電池），特別適合於初學者使用。由於該磁力機內置計算機，具有自動線性校正，自動溫度校正，24位高精度A/D轉換器，可測量高達8萬納特強磁場，大屏幕顯示器可顯示磁場強度曲線，方便直觀，與電腦連接可進一步作數據處理和解釋推斷，故該磁力機同樣適用於專業物探、地質人員使用，是一種操作簡便，具有較高分辨率和較高精度的磁力機，性價比很高。

§1、機器的主要功能與用途

該機器主要用於在地麵上的鐵礦勘察。具有如下功能：

1．多參數測量：測量磁場的總場強度T或者磁場垂直分量Z。

2．直接顯示異常值：在測量有基點值的前提下，直接顯示總場的異常值或者垂直分量的異常值。

3．自動生成曲線圖：測線磁測完成後，可顯示（總場的異常值）或者（垂直分量的異常值）曲線圖，用於指示礦體位置。

4．數據存儲：自動存儲基點值和測點的磁測數據，最大存儲5000個測點，可通過數據傳輸介面連接計算機，所有數據可傳輸到計算機內做進一步分析和永久保存。

5．操作簡單：全中文操作界麵，易學易懂，操作方便，並具有背光顯示功能，同樣適合光線不好時使用。

6．動態范圍大：24位Ａ/Ｄ轉換，動態范圍達144 dB，磁場強度測量范圍- 80000 nT～+ 80000 nT，適用於任何地點磁法找礦。

§2、機器的組成及主要技術指標

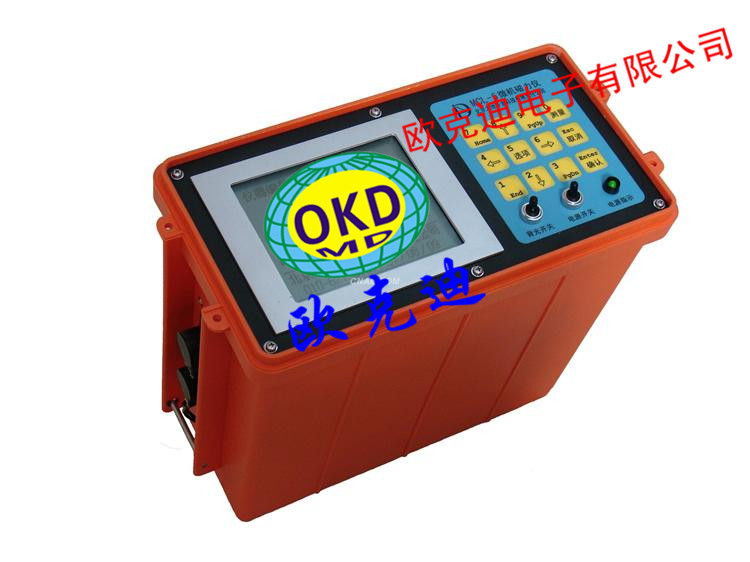

機器由主機、探頭、三腳架、背架、箱子、傳輸線、充電器、光盤、信號線等組成。主要部件如圖2-1所示。

                                      圖2-1 機器的主要部件

機器主要技術指標：

測量范圍：－８００００nT～+８００００nT

分辨率：1  nT

探   頭：垂直分量   轉向差≤±30nT

總   場   轉向差≤±50nT（探頭傾斜≤30º）

重復測量誤差     ≤  10nT

溫度系數： 10 PPM/ºＣ

存儲量：5000個點

顯   示：160×128液晶，帶背光

電   源：8V-4ＡＨ鋰電池。

整機功耗：200ｍＡ～290ｍＡ。

工作溫度：－10ºＣ～＋50ºＣ。

主機尺寸：225×180×80（mm）。

主機重量：1 Kg

探頭尺寸：125×75(mm)

探頭重量：3 Kg

§3、機器的操作菜單及鍵盤說明

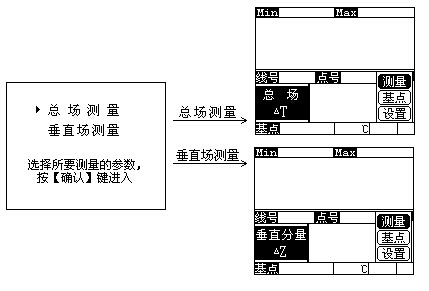

                                                圖3-1測量參數選擇

打開機器時要先進行測量參數選擇，該機器有總場T和垂直場Z兩種測量方式，如圖3-1所示，選擇所需測量的參數後按確認鍵進入主菜單。機器測量總場T和者垂直場Z時的操作相同

                                           圖3-2機器主菜單說明及鍵盤

機器主菜單分為六項，分別為測量、基點、設置、異常值、點線號，按【↑】【↓】鍵上述菜單可滾動顯示。

測 量：測點數據測量。

基 點：基點數據測量。

設 置：對機器的時間設置、數據傳輸及數據清除。

異常值：用於設定異常閥值。

點線號：創建點號及線號以及數據瀏覽。

（註意在主菜單下按[←]可顯示已存儲的基點值，按[→]可瀏覽當前測線資料）

§3.1測量菜單：測點數據測量。

用鍵盤【↑】【↓】鍵選中測量後按【測量】鍵（或【確認】鍵）機器進入測點數據測量，如圖3-3所示，此時屏幕上所顯示的（或）是與基點（正常場）抵消後的異常值。待讀數穩定後按【確認】鍵保存測量值，或者按【取消】鍵退出測點測量，接著便可進入下一次操作。


                                                       圖3-3  測點測量界麵

註意：想要保存測點的測量數據，必須先建立點線號後方可。

§3.2基點菜單：基點數據測量。

用鍵盤【↑】【↓】鍵選中基點後按【測量】鍵（或【確認】鍵）機器進入基點數據測量，如圖3-4所示，此時屏幕上所顯示的T（或Z）是基點處的磁場強度值。待讀數穩定後按【確認】鍵保存基點值，或者按【取消】鍵不保存並退出基點測量，接著便可進入下一次操作。


                                                       圖3-4  基點測量界麵

註意：沒有建立點線號的情況下也能保存基點數據。清空數據時不能清除基點的值，用戶可以在下次測量基點時將原基點數據覆蓋，也可在主界麵狀態下按數字鍵【8】再按數字鍵【7】來清除基點值，請不要輕易清除基點值。總場和垂直場的基點並不是同一個值。

§3.3設置菜單:對機器的時間設置、數據傳輸及數據清除。

在主菜單下用【↑】、【↓】鍵選擇設置菜單後按【確認】鍵進入設置菜單，其中有時間、傳輸、清空菜單。

1、時間設置

用【↑】、【↓】鍵選中時間菜單按【確認】鍵，屏幕顯示如圖3-5所示。


                                                       圖3-5  時間設置界麵

用【←】、【→】鍵來選擇年、月、日、時、分，按【確認】鍵後用數字鍵輸入，輸入完後按【確認】鍵確認。按【Esc】鍵返回設置菜單。

2、數據傳輸（屏幕顯示如圖3-6所示）

用【↑】、【↓】鍵選中傳輸後按【確認】鍵，機器進入數據傳輸狀態（註意應先將機器與計算機連接好後在傳輸），機器屏幕顯示數據傳輸中（如圖3-5所示），這時在計算機上運行MCL-5的傳輸軟件，鼠標點擊軟件上的“傳輸”按鈕，即可把機器中的測量數據傳輸到計算機中。數據傳輸完成後機器會提示傳輸完畢，按任意鍵返回設置菜單。


                                                      圖3-6  數據傳輸界麵

關於MCL-5的傳輸軟件用法，詳見後文。

3、數據清空（屏幕顯示如圖3-7所示）

用【↑】、【↓】鍵選中清空後按【確認】鍵，機器會提示是否清數據?，如果按【確認】鍵，機器將清除所有保存的測量數據（除基點數據外）。如果按【取消】鍵，不進行清空操作，並返回主菜單。


                                                      圖3-7 數據清空界麵

註：清空操作要慎重，當把數據傳輸到計算機並保存以後再進行清空操作。

§3.4異常值菜單:用於設定異常閥值。

在主菜單下用【↑】、【↓】鍵選擇異常值菜單（位於主菜單第四項）後按【確認】鍵進入異常閥值設定，該項用於設定總場異常值的異常閥值。界麵如圖3-8所示。

                                                       圖3-8 異常值設置界

用【←】、【→】鍵來選擇異常值的千、百、十、個位，用【↑】、【↓】來改變所選中位的數值0-9。

註：關於異常值閥值的說明。例如基點值為43000,異常值閥值設置為3000時，當前測量點的總場異常值為3500即超過異常值閥值3000，那麼機器將發出連續的“嘀嘀”聲來提示操作者，該點有異常。當該點的總場異常值為2800，未超過異常閥值3000,那麼機器隻是每隔1.5秒發出１次“嘀”聲。在“相對測量”時，異常值的絕對值越大，機器響聲越急促。

§3.5點線號菜單：點號、線號設置及數據瀏覽菜單。

用【↑】【↓】鍵選中點線號後按【確認】鍵機器進入點線號設置菜單,按【取消】鍵可返回主菜單。(在主菜單時按【選項】鍵也可進入此菜單)。

§3.5.1、點號設置菜單：修改點號、增量、點號增減方向。


                                                       圖3-9 點號設置界麵

在點線號菜單下用【↑】【↓】鍵選中點號後按【確認】鍵機器進入點號設置菜單，如圖3-9所示。用【←】、【→】鍵來選擇方向、增量及點號，後按【確認】鍵可用數字鍵進行輸入，(用【Esc】鍵可退格)。輸入完畢後按【確認】鍵確認，【Esc】鍵退出點號設置。

註：用【↑】、【↓】鍵來改變方向菜單的增加或減少。比如當前點號為0010增量為001，方向為增加，當測量並保存數據以後，點號將變為0011。如果方向為減少，那麼當測量並保存數據以後，點號將變為0009。

§3.5.2、線號設置菜單：建立線號。


                                                      圖3-10 線號設置界麵

在點線號菜單下用【↑】【↓】鍵選中線號後按【確認】鍵機器進入線號設置菜單，如圖3-10所示。用數字鍵進行輸入線號，用【Esc】鍵可退格，輸入完畢後按【確認】鍵確認，此時屏幕會提示是否創建線號？，如果按【確認】鍵，機器將建立一條新的測線，如果按【取消】鍵將不創建測線並退出。

§3.5.3、數據瀏覽：瀏覽已測測線數據及曲線圖。


                                                       圖3-11 線號設置界麵

在點線號菜單下用【↑】【↓】鍵選中瀏覽後按【確認】鍵機器進入已測測線目錄，如圖3-11所示左圖。若所選線號的測點數大於2，按【確認】就可以顯示所選中測線的數據資料，或按【取消】鍵可退出；若所選線號點數小於2，測線測量結果沒有意義，所以按【確認】機器便會提示沒有數據。瀏覽界麵如圖3-12所示。此時屏幕顯示（或）曲線，可用【←】、【→】來選擇曲線上的不同點,屏幕數據區所顯示的數據為曲線顯示區上部的小箭頭所指的測點的數據，此時所顯示的溫度和時間是測量數據時的值。若測量點數超過50個時，可用【PgDn】（【PgUp】）查看下（上）一頁曲線。

                                                      圖3-12 曲線瀏覽界麵

到此機器菜單和鍵盤的基本操作介紹完畢，用戶應參考說明書多操作幾次來熟悉機器基本功能，提高野外工作效率。

§4、機器使用方法

註意：在測量過程中操作人員需將身上帶有磁性的東西（如手機、鑰匙、皮帶等物品）放置在遠離探頭的地方，用腳架進行測量時操作人員也應在離探頭較遠的地方進行測量操作，以免影響讀數。

打開機器時，用戶需選擇測量的參數，有總場測量和垂直場測量兩種，選中後按【確認】鍵進入測量界麵。

§4.1總場測量（測量總場強度T）

通過測量總場強度T來反應地下磁異常的方法。該方法可以是不需要基點（即基點值為0）的“絕對磁測”，也可以是有基點的“相對磁測”。其中“相對磁測”時顯示，是已經將基點減去之後的由異常引起的值，所以用該方法測得的結果較為直觀。

§4.1.1基點測量（相對磁測時必須測基點）

基點上的磁場強度值是測線各測點磁場強度異常值的起算值，所以基點應該選擇在地磁場正常場區，如礦區已做過地麵磁測，基點選在無磁異常處；如果沒有進行過磁測，選擇基點時應該在地下無磁鐵礦的位置做兩條相互垂直的測線（基點值必須被清零），查看這兩條測線的曲線是否平緩變化，若是則可以定為基點，若不是則需另選一處在進行測量。基點選定後打木樁做標記。

                                                            圖4-1 探頭與腳架安裝示意圖

把探頭安裝在腳架上，如圖4-1所示，將腳架固定在基點處，將機器與探頭連接好後調整水平，如圖4-2所示。打開主機，選擇基點菜單按【確認】鍵進行基點測量（具體操作參見§3.2）。此時操作員應在離探頭較遠的地方操作。待總場值T穩定後（±5nT）按【確認】保存。


                                                           圖4-2 調水平示意圖

註意：請不要隨意修改基點。在主機內已保存有其它測線數據的前提下，要是想重測基點，必須要先建立下一條測線的點線號，防止出錯。

§4.1.2測點測量

“相對磁測”必須要進行基點測量，而“絕對磁測”則可以跳過基點測量這一步，但是得保證基點已清零（開機進入主菜單後按數字鍵【8】再按數字鍵【7】來清除基點值）。

測點測量之前應先創建點線號(參見§3.6)，輸入正確的參數 (參見§3.5)。

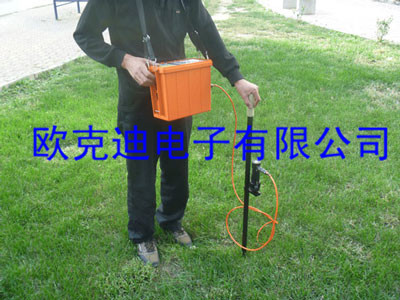

                                     圖4-3總場測量示意圖

粗測時可將探頭安裝在背架上，與機器連接好後將其背在背上（如圖4-3所示）。操作員站在測線的起始點第一個測點上，麵向測線方向，打開機器進行測點測量，具體操作參見§3.1。選中測量菜單按【確認】或【測量】鍵，機器開始測量操作。在“相對磁測”時，屏幕顯示數值，此時所顯示的讀數已經是將基點抵消後的值；在“絕對磁測”時，屏幕顯示T數值，此時由於基點為零，所以顯示的數值為實際值（沒有抵消基點）。操作員站穩且觀察讀數穩定後按【確認】保存數據，該測點測量完畢。按照此方法完成該測線上所以測點的測量。若需要測量精細點時則可以將探頭安裝在腳架上，測總場不需要調水平。

§4.2垂直場測量（測量垂直場強度Z）

通過測量垂直場Z來反應地下磁異常的方法。該方法同樣可以是不需要基點（即基點值為0）的“絕對磁測”，也可以是有基點的“相對磁測”。其中“相對磁測”時顯示，是已經將基點減去之後的由異常引起的值，該方法測得的結果較為直觀。

§4.2.1基點測量：基點測量同§4.1.1。

§4.2.2測點測量

該方法測量時必須使用腳架，並且調整水平。

“相對磁測”必須要進行基點測量，而“絕對磁測”則可以跳過基點測量這一步，但是得保證基點已清零（開機進入主菜單後按數字鍵【2】【1】來清除基點值）。

測點測量之前應先創建點線號(參見§3.6)，輸入正確的參數。


                                               圖4-5 垂直場測量示意圖

將探頭安裝在腳架上，如圖4-5所示，與機器連接好後將其放置在該測線的第一個測點上，將探頭和機器連接好後調整探頭水平，打開機器進行測點測量，具體操作見§3.1。選中測量菜單按【確認】或【測量】鍵，機器開始測量操作。在“相對磁測”時，屏幕顯示數值，此時所顯示的讀數已經是將基點抵消後的值；在“絕對磁測”時，屏幕顯示T數值，此時由於基點為零，所以顯示的數值為實際值（沒有抵消基點）。操作員觀察讀數穩定後按【確認】保存數據，該測點測量完畢。按照此方法完成該測線上所以測點的測量。

註意：為瞭使測量的數據具有找礦意義，必須在測量時將探頭調整水平。

§4.5數據瀏覽

當一條測線測量完成後，便可對該測線進行大體分析，具體操作參見§3.5.3。

在主菜單界麵下用【↑】、【↓】鍵選中點線號菜單後按【確認】鍵（或者在主菜單界麵下按【選項】鍵），再用【↑】、【↓】鍵選中瀏覽菜單後按【確認】鍵即可進入已測測線目錄，用戶根據線號、測量的參數、測點數和測量日期判斷選擇所要查看的曲線，按【確認】便進入資料瀏覽界麵。

§5數據傳輸和數據保存

運行機器隨機所帶光盤中SETUP目錄下的SETUP程序。安裝程序將安裝程序到用戶的硬碟中，並創建程序組[MCL-5微機磁力機]執行[MCL-5微機磁力機數據傳輸]進行數據傳輸通訊。運行程序後，屏幕顯示如圖5-1所示。

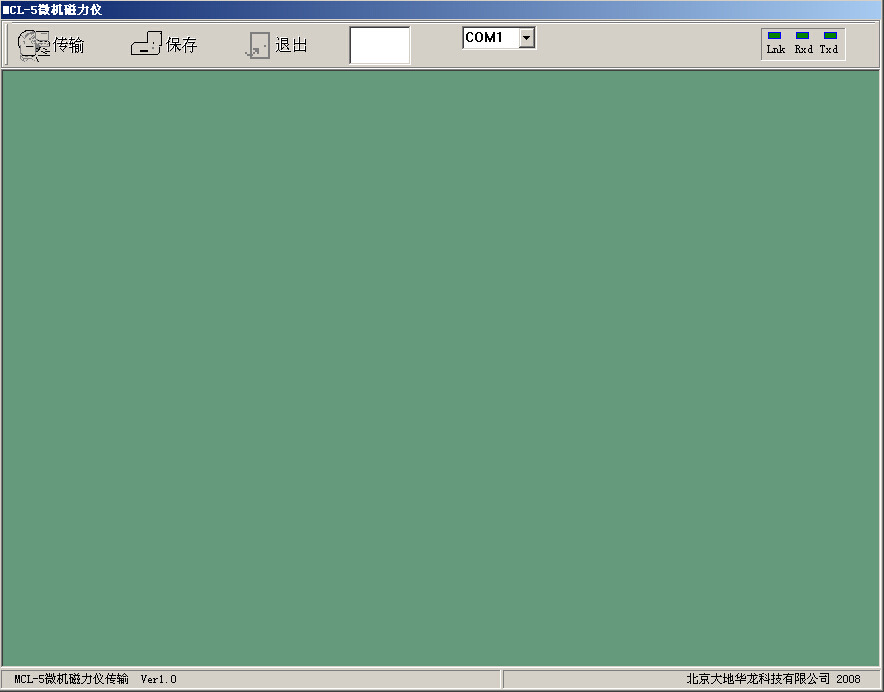

圖5-1 傳輸軟件界麵

先連接好數據通訊線，一端連接在機器的“傳輸/充電”插座上，然後把另一端與計算機串口相連，打開機器，選中【設置】菜單中的【傳輸】項後按【確認】鍵，機器屏幕將提示數據傳輸中然後用鼠標點擊傳輸軟件上邊工具欄裡的傳輸按鈕，計算機將和機器進行數據傳輸。完成後機器將提示傳輸完畢，電腦顯示如圖所示5-2所示。

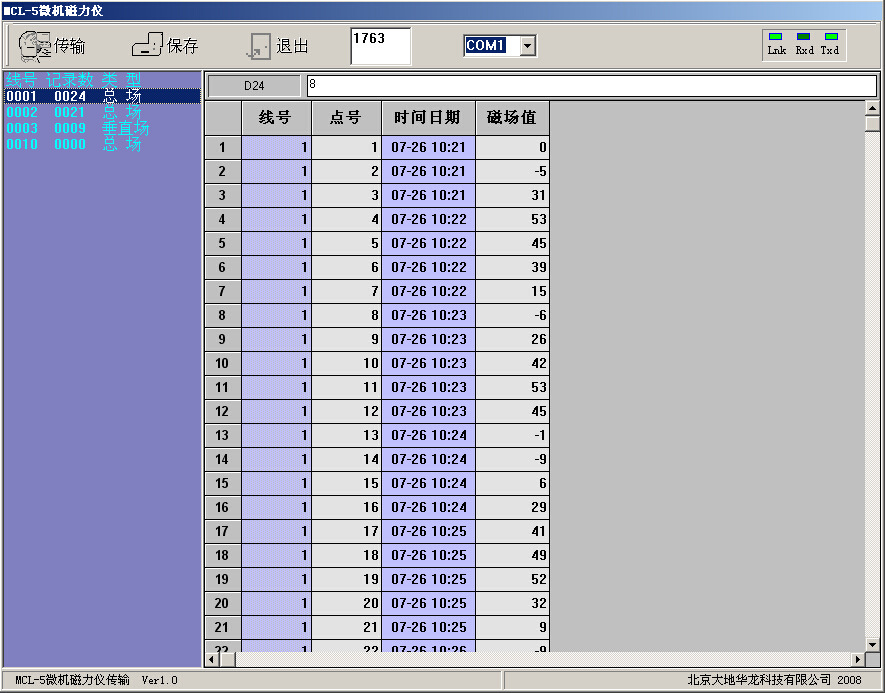

圖5-2 傳輸完成後的界麵

程序左邊的列表框，將顯示傳輸到計算機上的線號列表和測量參數類型。點擊列表框中的測線。程序右邊的表格中將顯示本測線數據。如果要保存這組數據，點擊工具條中的保存按鈕，即可保存數據。

設置串口：根據機器連接到計算機上的串口來設置串口1（COM1）或串口2（COM2）。

保存完每條測線的數據以後，可按退出按鈕退出傳輸程序。

保存的數據的擴展名將默認為MCL。

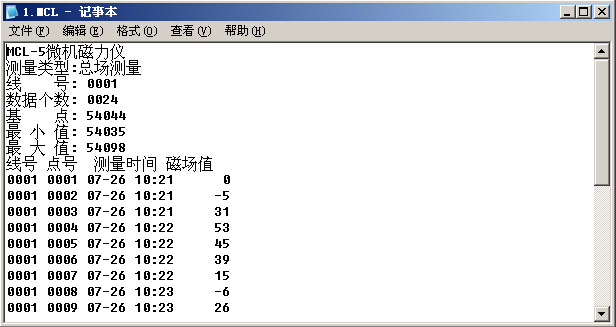

數據格式為文本方式，格式如下：

§6機器的維護與保養

MCL-5微機磁力機是一種精密機器，在使用、運輸、存放過程中需細心維護與保養。

1、機器使用後應裝箱，機器箱勿側置、倒置。

2、使用、運輸過程中應防震、防水。

3、野外使用時，遇雨天應收工或采取防雨措施。

4、機器顯示屏上的塵土、沙土應用柔軟乾燥佈輕擦，防止劃痕。

5、每次使用後應及時充電。註意：充電時先接220VAC，再接機器。機器所配充電器為脈沖式充電，嚴禁在充電時開啟電源開關，如在充電時打開機器將可能造成機器內已經存儲的數據丟失。

6、存放過程中，每月應充電一次。

7、機器應存放在乾燥的室內。
