接觸式振動監視裝置
- 省スペース
- 1ユニットで変位、速度、加速度、H関數の2種類同時監視も可能
- 雷保安器、アイソレータ、ピックアップケーブル斷線警報を標準裝備
※VM-9201 Aシリーズは速度測定、変位測定、H関數測定にも対応可能です。別途お問い合わせ願います。型名 VM-9201シリーズ VM-9201 Aシリーズ 対応ピックアップ 動電式ピックアップ 圧電式加速度ピックアップ 振動數範囲 低域 5～300Hz±0.5dB ハイパスフィルタ ：5?10?20?50?100Hz 選択可能（通過域） 中域 15～500Hz±0.5dB ローパスフィルタ ：20?50?100?200?500Hz 選択可能（通過域） 5～10kHz ハイパスフィルタ ：5?10?20?50?100Hz 選択可能（通過域） ローパスフィルタ ：100?200?500?1k?2k?5k?10kHz 選択可能（通過域） 変位測定範囲 20?30?50?100?150?200?300?500μmp-p
フルスケール選択可能別途お打ち合わせ
速度測定範囲 10?15?20?30?50mm/s
フルスケール選択可能
1.0?1.5?2.0?3.0?5.0?10?15?20cm/s
フルスケール選択可能別途お打ち合わせ 加速度測定範囲 ― 10?15?20?30?50?100?150?200?300?500m/s2
フルスケール選択可能（1レンジ選択)裝置故障表示燈
警報接點
警報復帰方式ヒューズ溶斷、電源スイッチ切、1次、2次側電源斷時動作
増幅器ユニット前麵パネル上部LED橙色「FAT」：2次側異常時點燈
1a接點（正常時開）
自動（回復時復帰）
手動（警報リセット押釦）ピックアップ
斷線警報
表示燈
警報接點
斷線時DC出力
警報復帰方式ピックアップ斷線時動作
増幅器ユニット前麵パネル上部LED緑色「PU」：
斷線時消燈（正常時點燈）
選択 標準：1a接點（指定により1bもしくは1c接點可）DC4～20mA/DC1～5V→0mA/0V
DC4～20mA/DC1～5V→4mA/1V自動（回復時復帰）
手動（警報リセット押釦）― 警報回路 遅延タイマ
警報段數
警報設定範囲
表示燈警報接點 接點製禦容量 警報復帰方式 警報設定値以上で動作
上限2段 アラーム/トリップ
選択 0～15秒 増幅器ユニット內部スライドスイッチにより選択、指定なき場合0秒設定フルスケールの9.9%～99.9% 0.1%間隔任意設定
（警報機能不使用時99.9%設定。但しフルスケール値以上で表示燈點燈、接點動作）
LED橙色「ALM」
LED赤色「TRP」ALM回路：a接點×1、TRP回路：a接點×1、
ALM回路：a接點×2、TRP回路：a接點×2、AC250V 4A（松下電工：Sリレー）
DC30V～3A自動（ヒステリシス3%）
手動（警報リセット押釦）整流レベル出力
（絶縁出力）DC4～20mA×2、負荷0～500Ω以內
DC1～5V×2、負荷100kΩ以上ピックアップ波形出力 使用するピックアップの仕様による
AC±10mV/(mm/s)、またはAC±17.5mV/(mm/s)
負荷100kΩ以上使用するピックアップの仕様による
AC±5mV/(m/s2)、負荷100kΩ以上波形出力 AC±5V、負荷100kΩ以上 パネルメーター LED赤色3桁表示。フルスケールの120%を越えた時點で「9.9.9」表示 使用溫濕度範囲 0～50℃、20～95%RH但し、最高濕球溫度35℃、結露しないこと 供給電源 使用可能範囲：AC85～264V、47～66Hz 消費電力 1ch型30VA以下、3ch型50VA以下、6ch型90VA以下、9ch型140VA以下、12ch型180VA以下

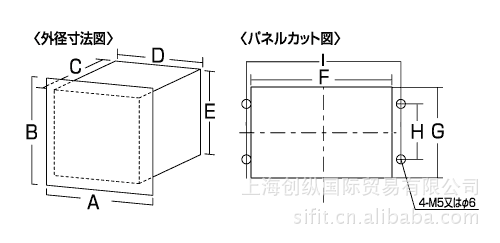

（すべてAC100V時）（増幅器ユニット実裝數、供給電源により異なります）塗裝色 マンセル 5Y7/1 半つや 外形図
1チャンネル型 90 170 300 88 132 90 148 162 50 3チャンネル型 210 149 300 160 132 180 143 100 195 6チャンネル型 300 149 300 250 132 270 143 100 285 9チャンネル型 390 149 300 340 132 360 143 100 375 12チャンネル型 480 149 300 430 132 450 143 100 465 質量 約2.0 約3.8 約5.9 約8.9 約10.0
