1.防靜電測試機器范圍要求 （可按客戶要求進行設定）：

防靜電手腕帶：750KΩ＜R＜10MΩ

防靜電工鞋：  750KΩ＜R＜100MΩ

2.三輥閘的權限要求：

①刷卡測試防靜電手腕帶和防靜電工鞋合格開閘，並有電腦記錄。

②刷卡測試防靜電手腕帶合格開閘，並有電腦記錄。

③刷卡測試防靜電工鞋合格開閘，並有電腦記錄。

④刷（VIP)開閘，並有電腦記錄。

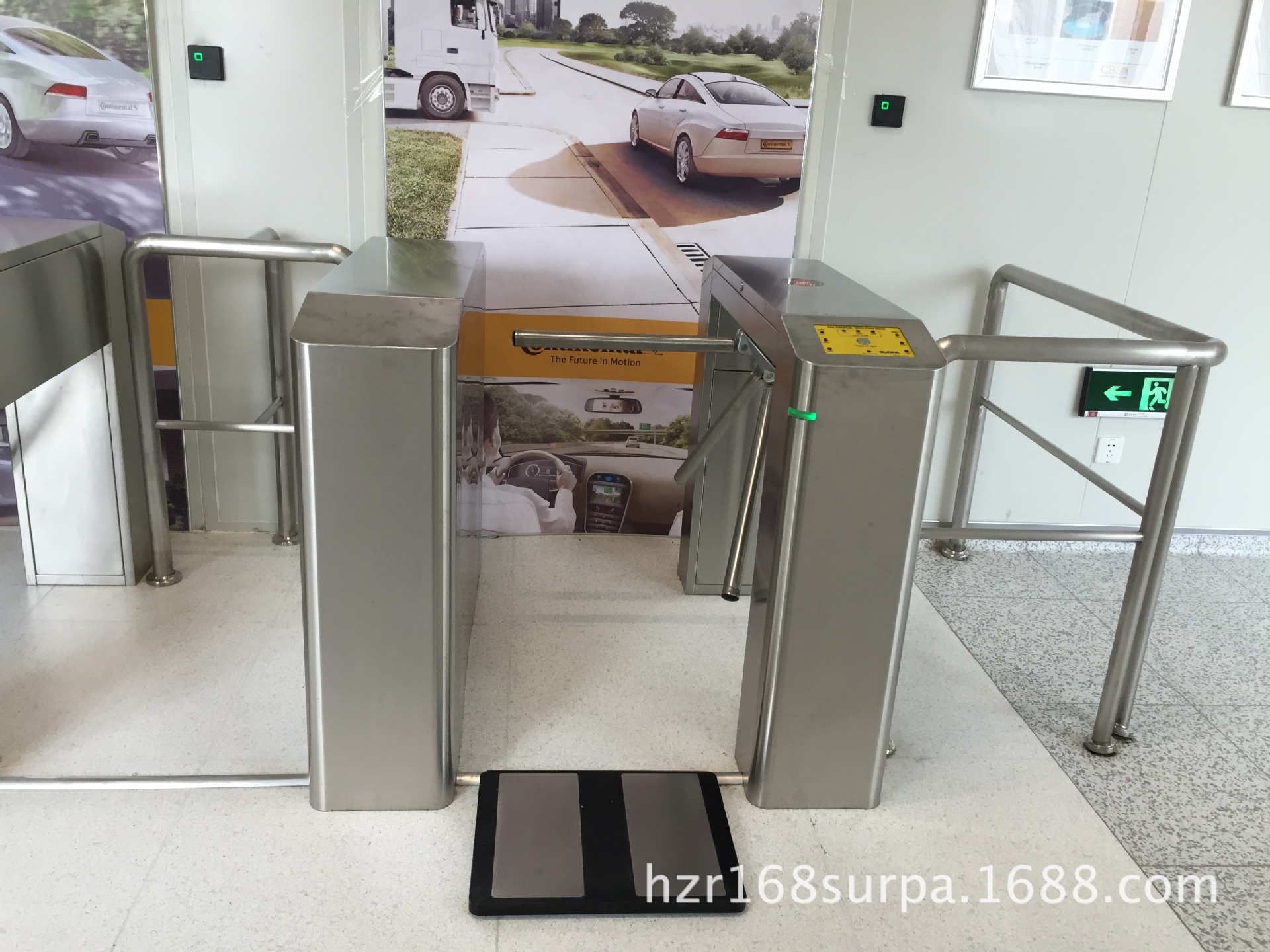

一、 SURPA6506靜電防護門禁系統基本部件及操作原理

對於一套全功能門禁系統主要包括以下部件

1） 一部感應刷卡器，分IC和ID兩種。

2） 一臺具備測試靜電鞋和手腕帶的測試機

3） 一套網路版系統管理軟件，

4） 一臺三閘門或其它電子驅動門，用於執行對現場測試員工的進入與否的監管。

5） 一個以太網交換機，用於長距離TCP/IP通訊

工作原理就是測試機在對員工測試的時候給出一個識別信號到卡機，經刷卡系統處理後，卡機在給出一個控製信號到三閘門用於員工進入。（先刷卡—核實卡類及身份—執行靜電檢測—檢測信號上傳—門禁給出通行或禁行指示—電腦資料保存）

二、SURPA6506靜電防護門禁系統的標準操作步驟

1、準備測試工作：測試員工雙腳必須站在腳踏板(上)準備檢測測試項，雙腳必須站在腳印中間

2、如需測試防靜電手腕帶，請插入測試機上手腕帶測試孔，或者用魚夾直接夾到機器旁邊的魚夾柱上即可

3、如需檢測雙腳的靜電指標，雙腳必須站在腳印中間用手指觸摸測試按鈕

4、將身上配帶的ID（IC）卡靠近刷卡設備，刷卡機自動讀取卡上的信息資料

5、把手指觸摸在測試按鈕上，觀看測試機上的LED顯示測試結果，或者看卡機上的LCD液晶顯示屏（測試最長時間為0--10S可調，超過10S須重新刷卡再次測試）

6、如果根據設定測試OK，系統則開啟門禁單元令測試人員進入；如果測試結果為NO，檢查您手腕帶或者鞋。

三、使用SURPA6506靜電防護門禁系統的作用

在許多設瞭防靜電防護場所，防靜電鞋與防靜電手腕帶的測試都是以傳統的手工錄入或粗略的檢測方式進行的，這樣不僅耽誤時間、還會因為人為因素而形成漏測，對敏感器件的品質造成潛在隱患。同時SURPA6506靜電防護門禁系統還實現瞭無紙化的記錄功能。

如常見員工測試進廠的不良方式：

1、 未測試就直接入廠

2、 未測試就直接填寫已測試PASS

3、 修改填寫記錄

4、 測試結果登記時張冠李戴

5、 未測試先填表

6、 測試不通過仍然填寫PASS

7、 代人填寫記錄

本系統通過對人體手或腳的部位來獲取人體的對地阻值，並用LED顯示和蜂鳴報警指示，是員工靜電檢測必不可少的檢測機器。本系統采用安全的12V電壓供給，整套系統在安全準確便捷直觀和真實的檢測過程中同時完成無紙記錄和自動生成員工出勤信息報表，從而使貴司對員工的管理達到真實省時和直觀的效果，通過對本系統的使用亦能為貴司在同行業中樹立良好的口碑和形象。

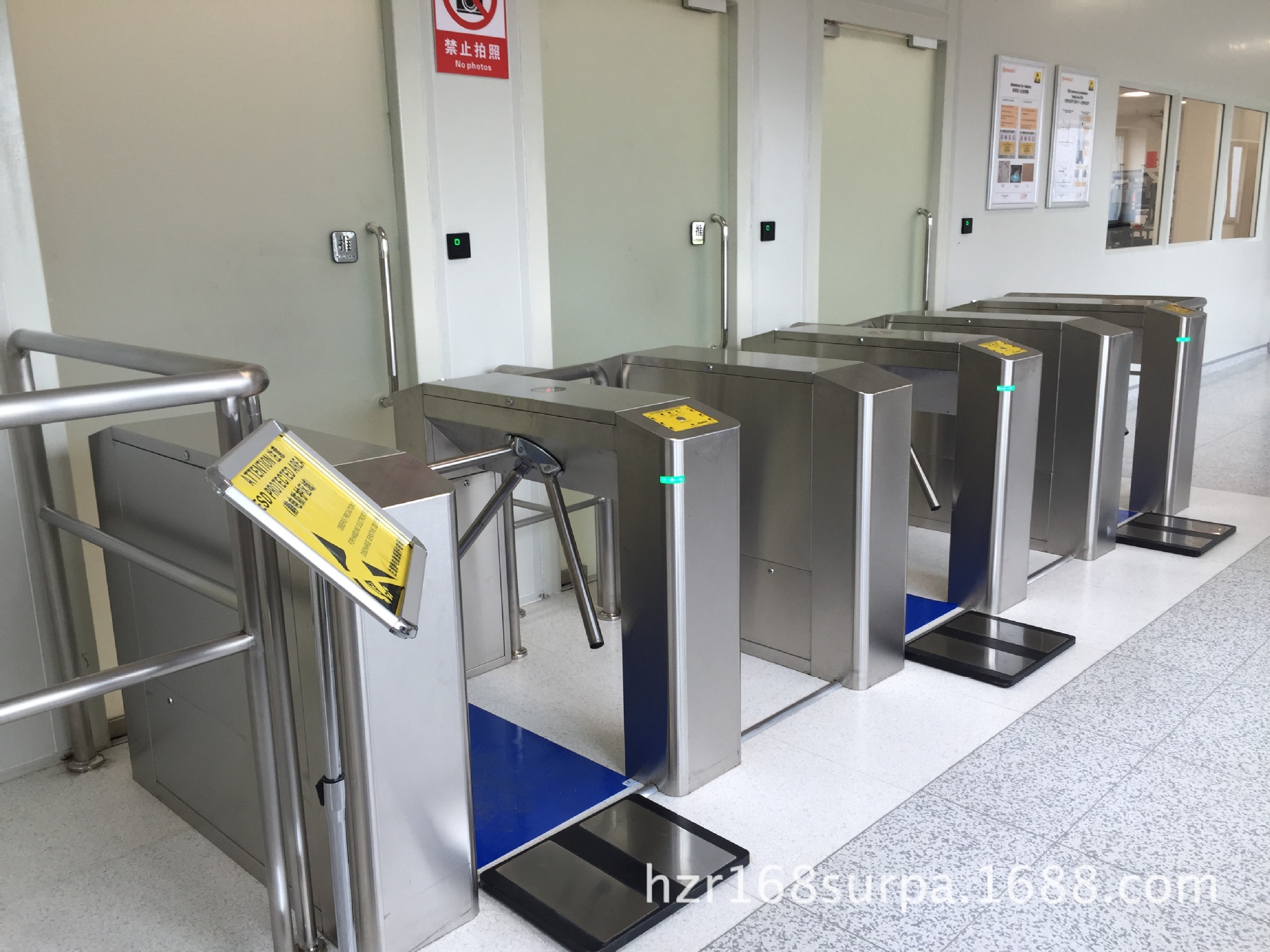

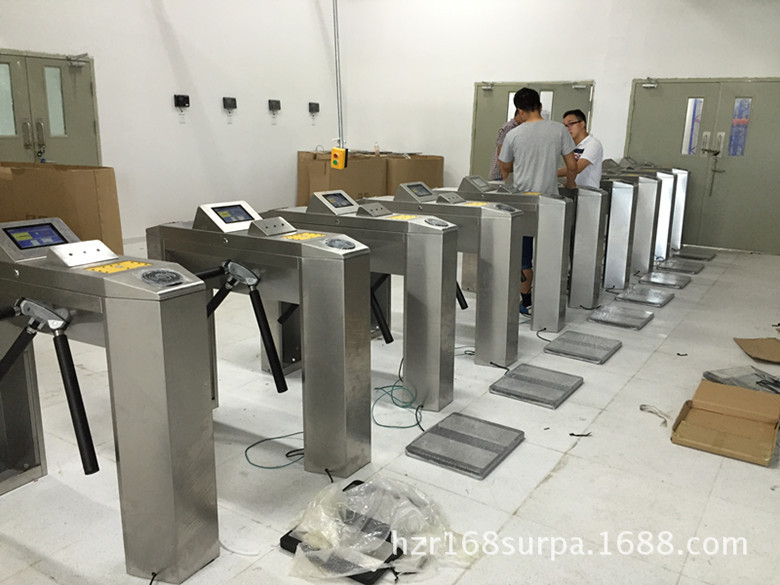

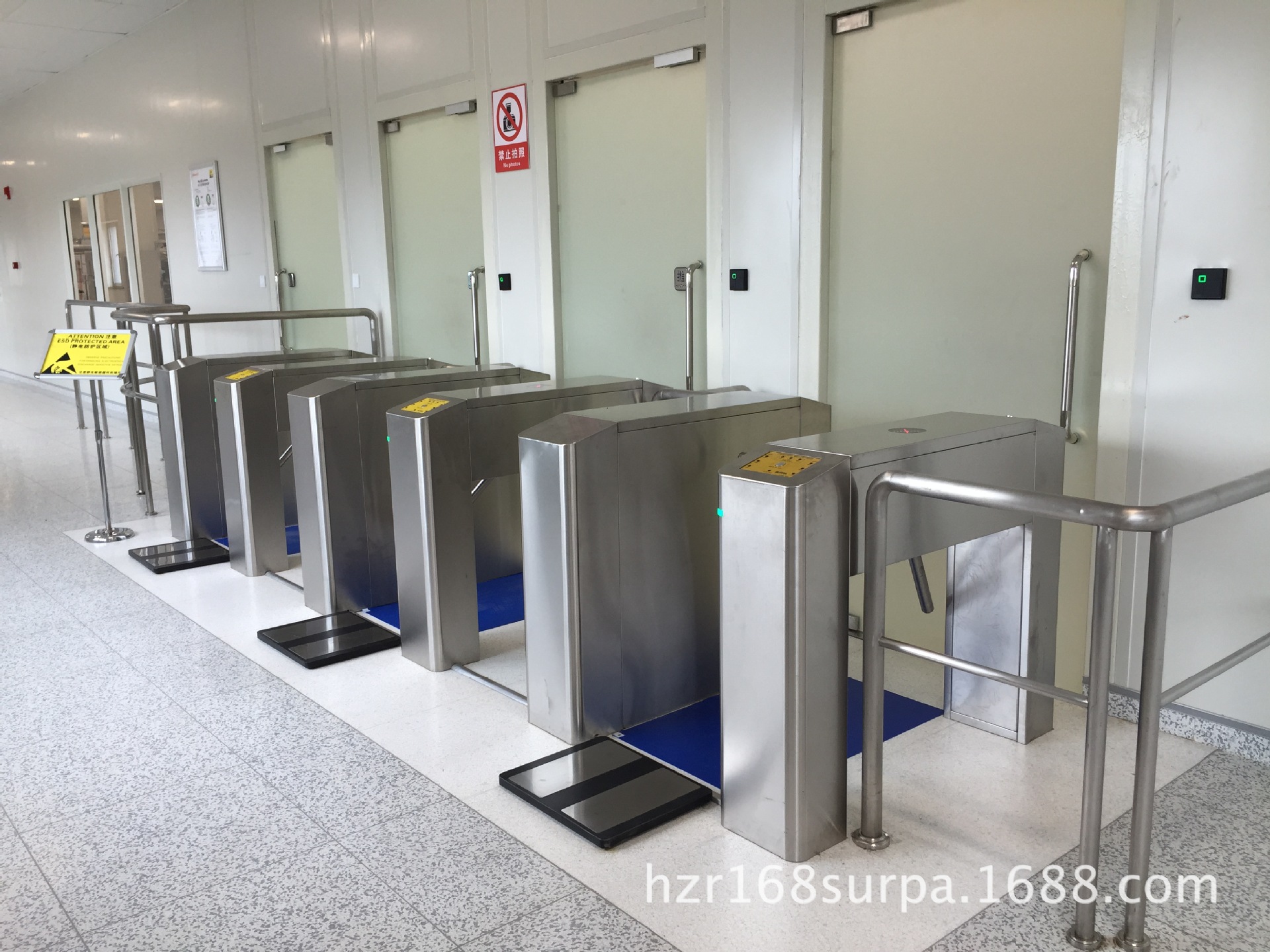

四、使用多臺SURPA6506組成簡易結構

如果使用多臺SURPA6506，您可以通過 交換機將他們串接起來形成 一個網路，此網路可以通過 一臺PC機或在手提電腦上操作系統管理軟件進行全方麵的管理

門禁軟硬件功能

1）進入有門禁功能的系統，可檢測員工進入工位時自身所帶靜電量的狀態和進入時間，出來無門禁功能或可增加出門刷卡功能，可自由通過。

2）門禁功能的條件是通過刷卡來完成對靜電鞋或手腕帶的測試。

3）員工可用卡類來自動識別自己需測試的項目，刷什麼卡測試機自動轉換對應測試的項目一次完成及顯示。無需再像以前一樣去撥動轉換開關，即節省時間也省去不少麻煩。

4）刷卡設備采用先進的TCP/IP通訊技術可達到一臺電腦管理多臺門禁

5）人體綜合測試機，采用兩種模式：1.觸摸測試，2.按鍵開關，（兩者任選擇一）測試更有效更方便。

6）管理操作軟件可以分級管理。可以分配管理人員的權限。

7）管理系統軟件可以設定每天定時采集測試數據，也可以實時采集數據

8）管理軟件可以一鍵導入人事部門的資料，節省繁雜操作時間

9）管理軟件可以批量授權人員權限。

10）管理軟件可以自動導入新增人員資料及自動下發測試權限。

11）一鍵式導出人員測試記錄，導出格式可分EXCEL和PDF兩種格式

五． 閘機參數

² 電源電壓： AC220V±10%，50HZ

² 工作環境溫度：－25℃—  +60℃

² 工作環境濕度：相對濕度≤90%，不凝露

² 無故障率：300～500萬次

² 閘桿最大承受力：60Kg

² 靜態力矩 ：5 Nm

² 鎖死力矩：min. 120 Nm

² 待機功率：50W

² 啟動功率：150W

² 通行速度：50人/分鐘 （常開狀態）；35人/分鐘（常閉狀態）

² 機械結構平穩運轉時噪音：≤ 75dB

² 使用環境：室內、室外。

² 輸入介面：開關信號、 + DC12V 電平信號 、 DC12V 脈沖信號（脈寬≥200ms）、RS232串口信號、RS485信號

² 閘桿傳動方式：高精密度數字定位方式

六．閘機功能

1. 1. 通電後無需人工升桿，即可旋轉升桿形成阻擋，斷電自動落桿，以滿足用戶的特殊需求及消防安全要求
2. 2. 上電後閘機即可自檢，檢查部件工作正常後閘機開始旋轉檢查，檢查通過後閘機即形成阻擋，如檢查部件出現故障時，閘機即產生報警，以方便通知維修人員，同時在電腦軟件顯示自診故障事件。
3. 3. 720°的高精度數字定位器、專用力矩電機確保閘機平穩、可靠、安全運行
4. 4. 閘機具備常開常鎖兩種功能
   1. a. 常開狀態：正常工作時機閘機不上鎖，收到有效信號後，機芯自動轉動5度，在規定的有效通行時間，人員隻要稍碰到閘桿後機芯自動轉桿通行，無機械解鎖過程。隻有當出現非法通行時再上鎖，禁止通行。
   2. b. 常鎖狀態：正常工作時機芯上鎖，收到有效開閘信號,機芯解鎖然後機芯自動轉動5度，在規定的有效通行時間，人員隻要稍碰到閘桿後機芯自動轉桿通行。
5. 5. 多種通行模式
   1. a. 常開狀態下
       左向自由 右向自由；左向自由 右向受控；左向自由 右向禁止

左向受控 右向自由；左向受控 右向受控；左向受控 右向禁止

左向禁止 右向自由；左向禁止 右向受控；左向禁止 右向禁止

1. b. 常閉狀態下

左向受控 右向受控；左向受控 右向禁止

左向禁止 右向受控；左向禁止 右向禁止

閘機方向指示明確

1. c. 開閘後閘桿自動旋轉5°-10°（度數可調），人性化設計，給行人明確的通行指示
2. d. 標配雙向超高亮方向指示（指示形式成閃爍狀，通行方向明確）

6正常通行及超時、記憶功能

1. a. 正常通行無機械解鎖過程，即使有人未刷卡提前推桿閘機鎖定後，刷卡後閘機仍可解鎖工作，旋轉120°，完成一個過桿過程
2. b. 開閘後隻需行人輕輕碰觸閘桿，閘機即可自動旋轉120°完成一人過閘，無需人工推桿
3. c. 開閘後在有效時間內無人通過，閘機可自動復位到原點
4. d. 可通過軟件方便設置通行有效時間
5. e. 閘機具有記憶功能，且可通過軟件設置記憶次數

7． 非法操作報警提示

1. a. 行人未刷卡推動閘桿，閘機會發出警告聲，直至非法動作取消，閘機自動取消警告，閘桿自動恢復到原點
2. b. 閘機具有行人過桿全程防返回功能，防止人員在刷卡後作弊行為
3. c. 行人刷卡後向反方向拉動閘桿時，閘機即可發出報警聲，同時輸出報警信號給後臺
4. d. 閘機旋轉過程中如遇異物或者人為阻擋閘機旋轉，閘機即可自行停止，在有效時間內等待取消異物或者取消人為阻擋後，恢復到原點。
5. e. 長時間的人為阻擋閘機旋轉時，閘機即可進行傳動解鎖，嘗試繼續向開閘方向旋轉

8． 閘機自動旋轉速度可通過軟件調節，滿足不用場合需求

9． 通道軟件功能

1. a. 集成SQL、Access兩種數據庫，方便用戶選擇（默認ACCESS）
2. b. 支持多串口通迅，方便多通道組網
3. c. 可遠程進行開閘、落/升桿、自由通行、鎖定禁止通行
4. d. 可自定義時間段，程序自動更換通行模式
5. e. 可自定義任意時間段人員通行權限
6. f. 實時顯示進出通行事件和報警事件
7. g. 強大的報表，可根據各種不同條件查詢打印
8. h. 可設置軟件操作管理權限，適應不同級別操作人員需求
