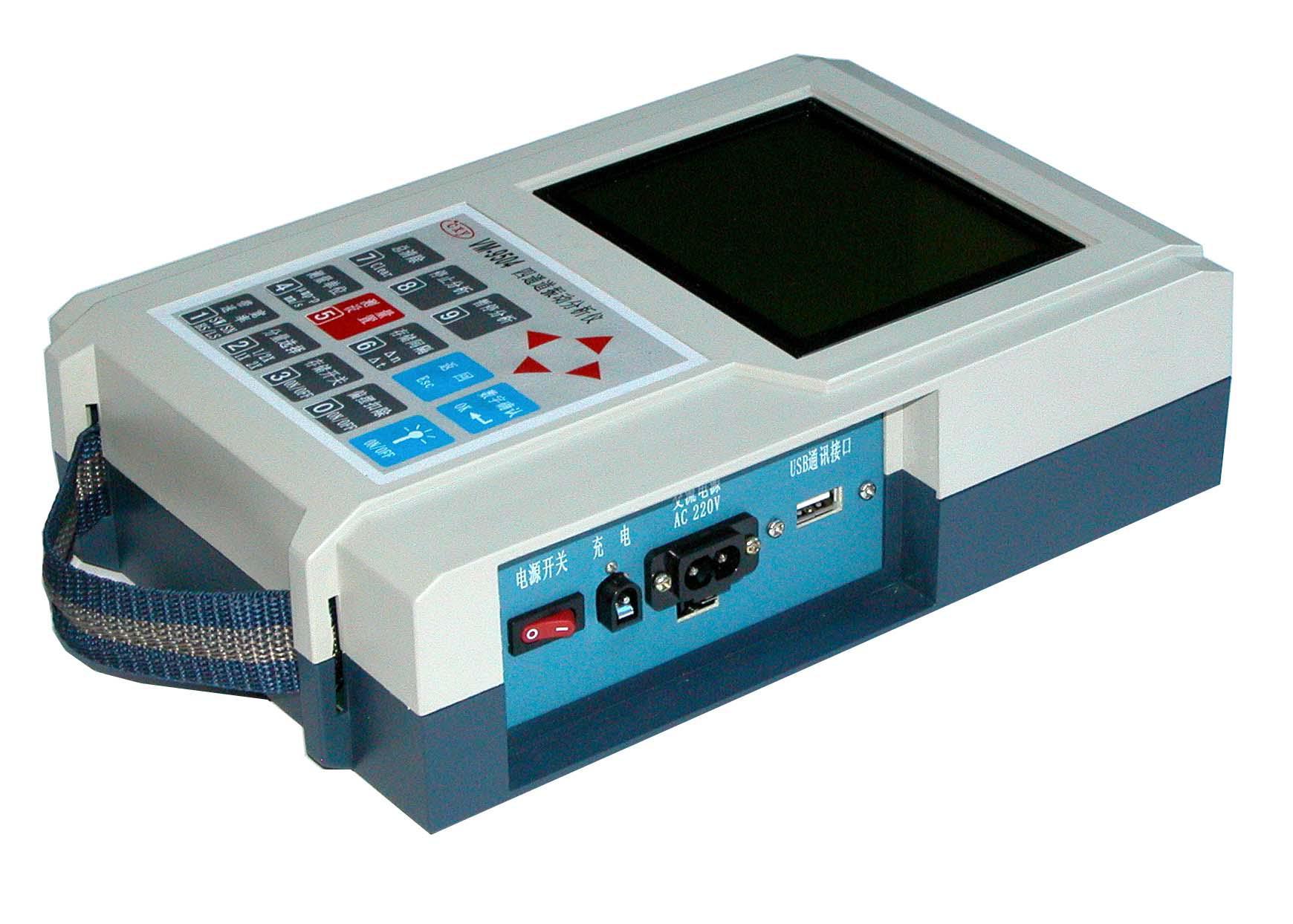

VM-9504 四通道振動分析機
執行標準： ISO2954-1975 ； GB3824-92
一、用途
主要用於各類大型旋轉機器軸承和轉軸的振動測量與評估、轉速測量、轉子在線高速和離線低速動平
衡試驗和平衡加重計算、建立振動數據檔案、振動故障診斷等。
二、特點
1．獨立的四個振幅測量通道和一個轉速測量通道。
2．機器具有優良的相頻特性和幅相特性。機器無遲後角，相位測量準確度可達到±1°。
3．具有振幅靈敏度設定功能，便於現場比對及計量標定，確保振幅測量的準確性，可適配各種靈敏度的傳感
器。
4．具有軸晃擺扣除功能。
5．具有頻率分析功能。可對復雜的振動進行頻率分析，以利振動故障診斷。
6．大容量的數據存儲功能。一次可存儲10000幅屏幕數據和操作信息。
7．設有實時時鐘和USB串行通信介面，可將所存數據傳至計算機形成數據表格、波德圖、振型圓圖、軸心位置
圖、頻譜圖和振動趨勢圖。建立振動數據檔案，以便查詢和打印輸出。
8．可與NB7200、NB3300、NB3500、RSM700等振動在線監測系統(TSI)配套使用。進行振動分析和動平衡試驗，
無須另外加裝傳感器和傳輸電纜。
9．集測量和平衡加重計算於一體，有多種平衡計算程序可供選擇使用。
10．配置寬視角、帶背光、大屏幕LCD顯示屏，顯示所有的測量和操作信息。操作簡便，一目瞭然。
11．體積小（260×170×70mm），重量輕（1.5kg）。
12．交直流兩用, 內置7.4V/4000mAh,可充鋰電池可連續工作8小時以上（不帶背光）。
三、技術指標
1．頻率范圍：
10～1000Hz (配磁電式速度傳感器)。
3～1000Hz (配電渦流位移傳感器)。
2．振幅測量范圍和準確度：位 移：0～999 μmp-p，響應振動位移的峰峰值。
速 度：0～100.0 mm/s，響應振動速度的有效值。
準確度：±5%±1個字 (包括傳感器誤差在內)。
3．頻率響應誤差：當配用磁電式速度傳感器時，在10Hz和1000Hz兩個極端頻率點上，靈敏度較80Hz時不低於
30%。在15～800Hz頻率范圍內，靈敏度相對於80Hz時最大波動≤±5%。
當配用電渦流位移傳感器時，在3～1000Hz頻率范圍內，靈敏度相對於80Hz時最大波動
≤±5%。
4．相位測量范圍和準確度：0～360°，
在20～100Hz頻率范圍內，相位準確度為±1°。
在3～20Hz和100～500Hz兩個頻率范圍內，相位準確度為±3°，無機器遲後角。
5．轉速測量范圍和準確度：5 ～ 6000rpm±1rpm。
6000～60000rpm±0.02%。
6．工作環境條件：溫度：0～50℃；濕度：85%。
7．體積、重量：260mm×170mm×70mm；1.5kg。
8．電源：交流電壓 160～265V/0.2A
直流電壓 6～8.4V/0.3A
鋰電池壽命：可反復充放電500次以上，充足電時間6～8小時，放電時間8小時。
四、系統配置 （用戶根據需要選配）
1．VM-9504型4通道振動分析機 1臺
2．MLV－8型磁電式速度傳感器 （測瓦振，含30m電纜和磁力吸座） 4套
3．MLW-3300型電渦流位移傳感器（測軸振，含30m電纜） 4套
4．LK-3型光電鑒相器（須在轉軸上粘貼光靶，含20m電纜） 1套
5．MLW-3300型電渦流鑒相器（須在軸上開凹凸鍵，含20m電纜） 1套
6．萬向鵝頸磁力支架（裝夾LK-3光電鑒相器用） 1套
7．振動分析軟件包（光盤） 1張
8．便攜式PC機（用戶自選） 1臺
9．2米長兩端Q9型同軸電纜信號線（用於配接本特利NB3000系列TSI在線監測系統） 5根
10．2米長一端SMB型另一端Q9型同軸電纜信號線（用於配接飛利普MMS6000系列TSI在線監測系統） 5根
11．牛皮運輸箱 1個
建議：由於光電鑒相器是易損部件，又是關鍵部件，為瞭可靠起見，建議用戶多訂一支以作備份。
