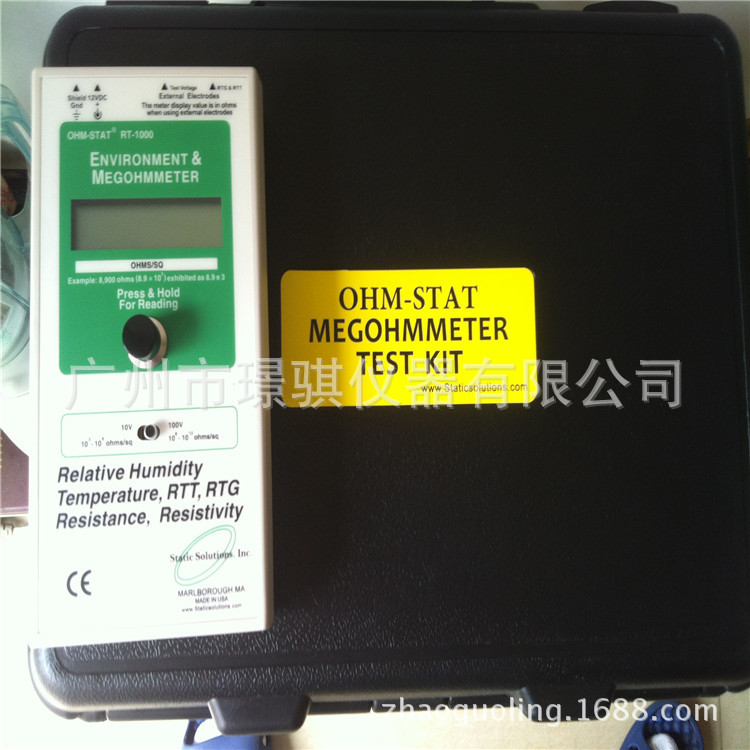

RT-1000表麵電阻測試機
RT-1000兆歐表是依據EOS/ESD，CECC、ASTM和UL測試規程設計的，用於測量所有導電型、抗靜電型及靜電泄放型表麵的阻抗或電阻。使用容易，高品質，高可靠度，該機表還可測量影響電性能的相對濕度和溫度。測量阻抗溫度和濕度。濕度和溫度會影響阻抗，所以必須測量。
技術參數
品牌 | OHM-STAT |
型號 | RT-1000 |
功能 | 測量電阻/電阻率，濕度，和溫度 |
測量電阻/表麵阻抗 | 103-1012 Ω/103-1012Ω/m2 |
測量溫度范圍 | 32。F-100。F(0℃-37.8℃) |
測量濕度范圍 | 10％-90％RH |
測量精度 | 士5% |
顯示方式 | 液晶(LCD)顯示 |
二段式測試電壓 | 10V/100V |
AC適配器 | 120V或220V夾具，接地探頭 |
重錘 | 兩個5磅同心環探頭 |
尺寸 | 191*102*39mm |
自動斷電功能，延長電池使用壽命·自動回零，保證精確度 符合NFPA，EOS / ESD，ANSI，UL，ASTM，軍事，環境影響評估和CECC標準 | |

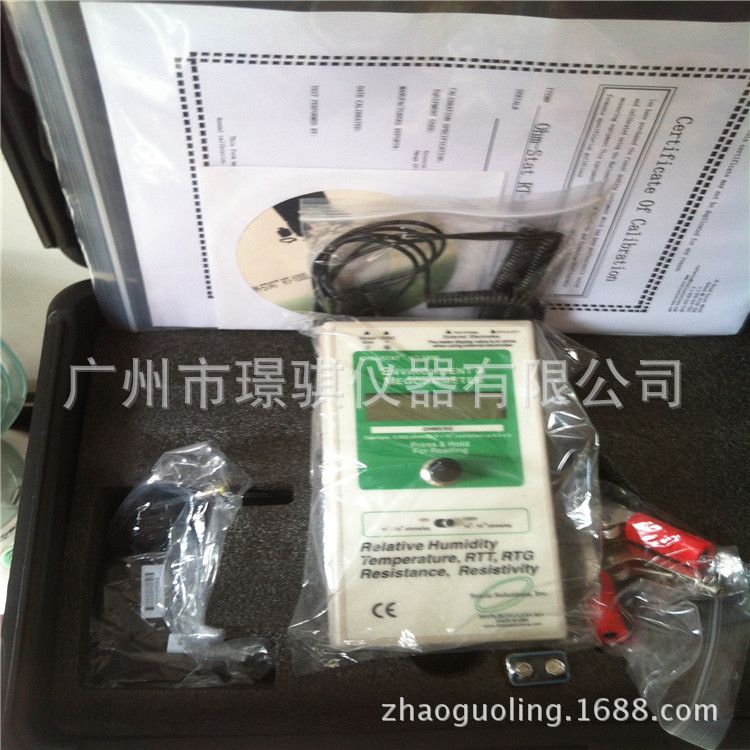

配置：機器，兩個重錘，兩條重錘連接線，一條接地線，9V電池，萬用充電器一個，工具箱，說明書，校正證書 | |
概述
RT-1000產品應用:歐姆，StatTM的RT-1000兆歐表測量表麵電阻采用並行電療和同心環。測試對地電阻（RTG），電阻兩點之間（RTT），體積電阻使用25磅的。2.5“光盤探針，的電阻率，電阻測試過程中的濕度和溫度。歐姆statTMRT-1000測試各套服裝連續性除瞭執行耗散座位的測試。
符合ANSI / EOS/ ESD（S4，S7.1，S2.1，S12），ASTM-F150，標準和NFPA99A標準。
歐姆，StatTM的RT-1000兆歐表的設計質量檢查傳入地麵飾麵，地板墊，餐桌墊，導電地磚，如材料工作表麵，油漆，包裝袋，腕帶，常見的點接地線，鞋類，包裝材料，服裝，防靜電椅子，靜態控製的地區。應用范圍包括工程，維護，質量控製，來料檢驗，製造和培訓。
操作方法
測量前，首先確保待測表麵乾凈無污染。
一、表麵阻抗：(SurfaceResistivity)
1、平行探頭阻抗測量法(Parallel Probe Resistivity Method)
平行探頭阻抗測量法是符合EOS/ESD－S11.11－1993標準的測量方法，這是一種快速的測量平麵均勻材料電阻值的方法。這種方法也適合於多層材料的測量，但是在阻抗值報告中必須註明測量時的溫度和濕度條件。
A、將表放在待測量的物體表麵。
B、將開關調到所需的電壓位置(10伏或100伏)
C、以大約5磅的壓力持續按下測量按鈕，此時LCD屏會顯示出測量的表麵阻抗，溫度和相對濕度值，整個測量過程大約為十五秒種。
·表麵阻抗單位為歐姆/□
·溫度單位為攝式
·相對濕度單位為百分比
在每次測量中，按下測量按鈕後，RT-1000表將連續顯示修整測量值，松開按鈕後約四十五秒內，顯示的是最後一個測量值。
2、同心環探頭阻抗測量法（Concentric Ring Probe Resistivity method）（同心環探頭為選購件）
將連線插頭插入表的兩個3.5毫米插孔，並將香蕉插頭與同心環探頭(選購件)相聯。將探頭放在待測試物體表麵後，按下按鈕約15秒鐘後，在液晶顯示屏上將顯示出正確的溫度和相對濕度，正確的表麵阻抗值為液晶顯示屏上的讀數乘以10，單位為歐姆/□。
例如：晶屏上顯示為3.5×104歐姆/□；實際阻抗值為3.5×105歐姆/□。
二、表麵電阻測量（點對點）(Surface Resistance Measurement（RTT）)
這個測量方法是符合EOS/ESD-S4.1測量要求來測量獨立於接地的兩點之間的電阻，用這個測量方法得出的測量結果與被測物體的處理、兩個5磅探頭之間的距離等因素有關，因此，應選擇正確的測量規程，每次在同樣要求的測量條件下進行測試。

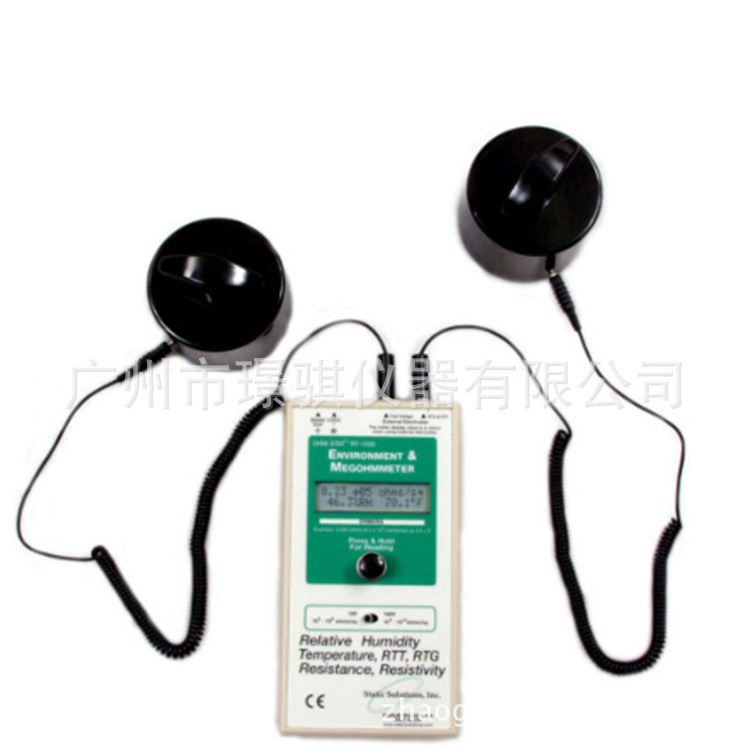

A、將連線插頭插入表的兩個3.5毫米插孔，並將香蕉插頭與兩個5磅重探頭相聯。
B、按照測量規程將兩個探頭放置在待測物體表麵。
C、選擇所需的電壓值(10伏或100伏)
D、按下開關直到顯示出所選的電壓值(10伏或100伏)，繼續按著開關直至所測電阻（單位為歐姆），相對濕度和溫度顯示在液晶顯示屏上。
三、表麵對地電阻測量（RTG）(Surface-To-Ground ResistanceMeasurement (RTG))
這個測量方法是用於測量物體表麵一點與表麵上另一接地點之間的表麵電阻，測量方法符合EOS/ESD S4.1測量標準。
A、將兩條連線的一端分別插入表的兩個3.5毫米插孔，然後將其中一條接鱷魚夾，另外一條與一個5磅重盤形探頭相聯。
B、將鱷魚夾子接到所知的接地點上，按照測量要求將盤形探頭放在待測物體表麵上。
C、按下測量按鈕直至電阻（單位為歐姆）、相對濕度、溫度值顯示在顯示屏上，測量結果符合EIA，EOS/ESD，ANSI，IEC-93,CECC,ASTM測量標準，對於高阻抗材料的測量時為保證測得高精度測量結果，需註意不要使兩引線交疊，不要用手接觸探頭，引線和被測物體。
四、座位：
定位的ESD輪或拖鏈踏板探頭的位子。連接每個電療，或直接連接用鱷魚夾。按下測試按鈕並保持15秒。重復測試垂直的電療放置到任何在扶手上，並保持15點秒。重復測試，在其他點椅子，如中間的靠背，中間的靠背的後部，或任一端上的扶手。請參閱ESDSTM2.1- 1997規格。
五、服裝
袖袖的服裝掛每個套筒用夾子固定，然後插入一個線圈線插入一個夾子，插入其他卷線到其他鉗。按下測試按鈕15秒鐘。讀以歐姆為單位顯示。服裝上的點至點的位置絕緣表麵上位置的一個電療服裝，將第二個電療在所述衣物上的另一點上。按下測試按鈕，持續15秒。參考ESD-STM2.1 - 1997規格。選擇測試電壓為10或100伏，電壓切換開關的當前位置
所需的設置。該表將自動關閉後自動約45秒。具體請參閱EOS / ESD規格完整的描述。
