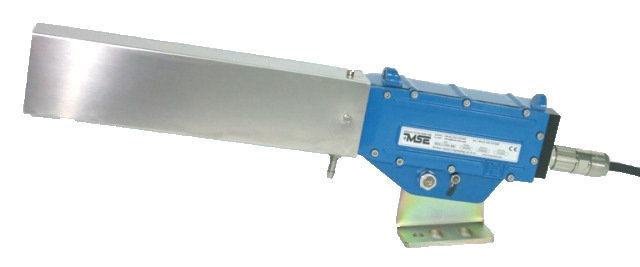

MSE-LT150激光測距傳感器
特點：
●用於測量固定或移動物體的距離
●能在惡劣的戶外環境下，保持很高的測量精度和可靠性
●使用可見激光束，易於瞄準被測物
●連接電纜長度可擴展
●可用電腦輸入各種功能指令
●可用不同參數對開關量輸出和模擬量輸出分別編程
●隨意設定報警距離范圍
●隨意設定測量值的輸出單位
●可用外部觸發器實現遠程觸發測量
工作原理：
MSE-LT150型激光測距傳感器采用相位比較原理進行測量。激光傳感器發射不同頻率的可見激光束，接收從被測物返回的散射激光，將接收到的激光信號與參考信號進行比較，最後用微處理器計算出相應偏移所對應的物體間距離。測量精度可以達到mm級。
性能指標
測量范圍 | 0.1-30m,自然物體表麵，最遠可測150米 | 工作溫度 | -10℃-50℃，大於50℃需加冷卻，水冷或氣冷可選 |
測量精度 | ±2mm，超過30米：±3mm | 存儲溫度 | -20℃-70℃ |
分辨率 | 0.1mm | 供電電壓 | 10V-30VDC |
重復性精度 | ±0.5mm | 測量時間 | 白色表麵10Hz，其他表麵：0.1s-6s |
激光發散角 | 0.6mrad | 傳感器尺寸 | 220×124×60mm（L×W×H） |
激光等級 | 2級 | 安裝孔尺寸 | 見尺寸圖 |
防護等級 | IP65，鋁殼 | 重量 | 1.9Kg（含安裝支架） |
數據介面 | RS232/RS422（可轉換） 波特率9600，ASCII 格式8n1 | 開關量輸出 | 可編程開關量輸出（中心點和滯後范圍）帶負載能力0.5A |
模擬量輸出 | 對測量范圍可編程，4-20mA， 負載阻抗≤500Ω | 工作模式 | DT（測量自然表麵）；DW(測量白色表麵) DX（50Hz測量隻用於D150-50型） |
1測量精度與測量距離和被檢物品反射率有關
2測量精度的統計概率為95%
機表外殼和冷卻
材料 | AL6鑄鋁，高溫噴塑 | 冷卻方式 | 氣冷+空氣吹掃；水冷+空氣吹掃 |
防護等級 | IEC IP66，DIN89011 | 氣壓 | 5-15PSI，流量：28-140L/min |
重量 | 1.9kg | 水壓 | 5-10PSI,流量：0.2-0.3L/min |
電纜接頭 | IP65 | 水溫 | 環境溫度低於70℃,使用20℃冷卻水 |
長度 | 2米 | 環境溫度高於80℃,使用5℃的冷卻水 |
端子接線圖
No. | 顏色 | 定義 |
1 | 白 | 報警 |
2 | 綠 | T×D/RX+ |
3 | 黃 | R×D/RX- |
4 | 灰 | GND |
5 | 棕 | TRIG |
6 | 粉/橙 | VCC |
7 | 蘭 | GND |
8 | 紅 | IOUT |
9 | 黑 | TX+ |
10 | 紫 | TX- |
外形尺寸圖
常用參數設置表
參數 | 含義 | 參數 | 含義 |
SA=1 | 測量值平均個數為1 | SF=1 | 輸出、顯示比例系數為1 |
SD=DEC | 顯示方式為十進製 | AC=1500 | 報警中心點（單位：米） |
ST=0 | 測量時間0-25（0為最短） | AH=1 | 報警滯後 |
BR=9600 | 通訊波特率9600 | RB=1000 | 模擬量輸出4mA對應距離值 |
AS=DT | 上電自動運行方式為DT | RE=2000 | 模擬量輸出20mA對應距離值 |
TD=0/0 | 觸發延時和觸發電平 | OF=0 | 輸出、顯示零點偏移值 |
典型應用

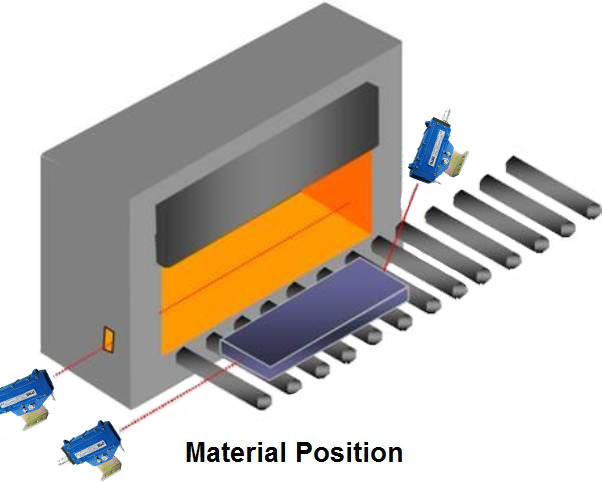

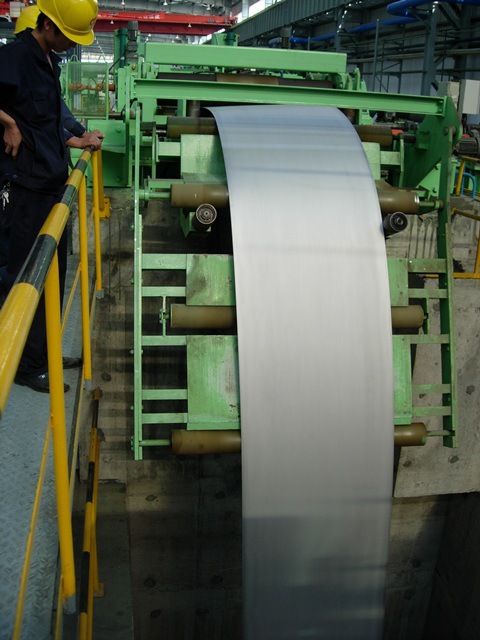

●測量各種板材，如鋼板，中板，橡膠板，塑料板等的長度、寬度、厚度和位置
●測量各種容器、大型罐體中的散裝固體、液體、防腐材料、輻射物體的準確位置
●測量各種運動中特別是軌道上運動的物體，如起重機、軌道輸送車的位置
